14
nl | Productoverzicht
3.3
Normale configuratie - meerdere camera's naar head-end-
netwerk

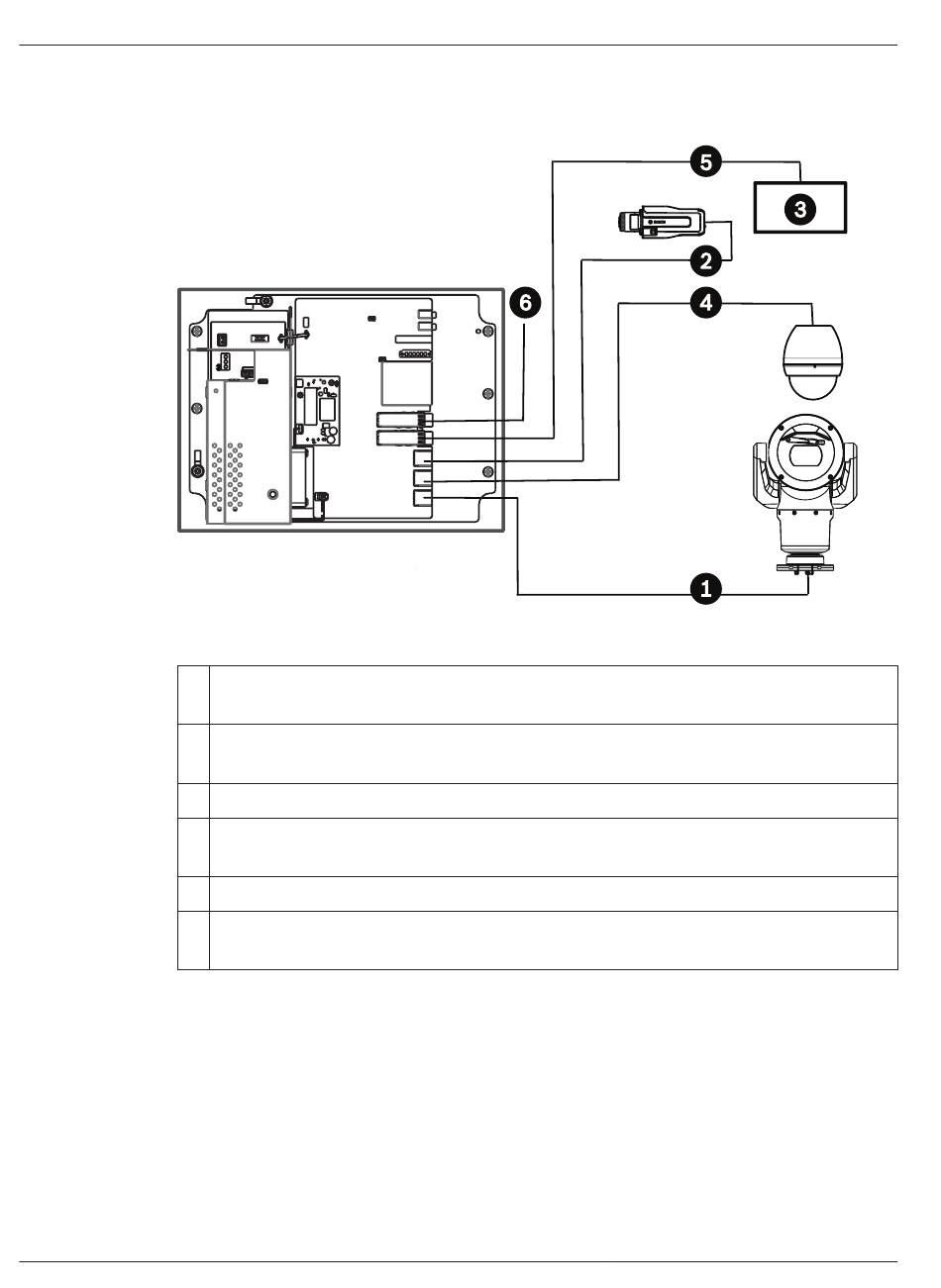

Afbeelding 3.3: Meerdere camera's aangesloten op VIDEOJET connect 7000
1 Ethernet-netwerkkabel (Cat5e/Cat6e) (door gebruiker te leveren) tussen een Bosch
2 Data-only IP-kabel (Cat5e/Cat6e) tussen een Bosch IP-camera en de poort met het label
3 Head-end-netwerk
4 Data-only IP-kabel (Cat5e/Cat6e) tussen een Bosch camera en de poort met het label
5 Glasvezelkabel naar head-end-netwerk
6 Glasvezelkabel naar het volgende VIDEOJET connect 7000-apparaat (indien van
2015.04 | 1.7 | F.01U.291.524
1
camera en de poort met het label PoE op de VIDEOJET connect 7000
ETH 2 op de VIDEOJET connect 7000
ETH 1 op de VIDEOJET connect 7000
toepassing)
1
Cat5e/Cat6e = 100 m max.
Installation Manual_nl
VIDEOJET connect 7000
Bosch Security Systems
