2 Productbeschrijving
Leveringsomvang
Functie
Constructie
Toepassingsgebied
4
2
Productbeschrijving
De levering bestaat uit:
•
Connector
•
Documentatie
– Deze aanvullende handleiding
De connector is een toebehoren voor sensoren met één- of tweeka-
merbehuizing. Deze is bedoeld als ontkoppelbare aansluiting:
•
De voedingsspanning resp. signaalverwerking
•
een externe display- en bedieningseenheid
•
een secondary-sensor
De connector bestaat uit een M12 x 1-stekker en een meeraderige,
vast verbonden aansluitkabel. De afzonderlijke aders zijn met getallen
voor de klemmen van de elektronica gemarkeerd. Het aantal aders is
afhankelijk van de signaaluitgang van de sensor verschillend.

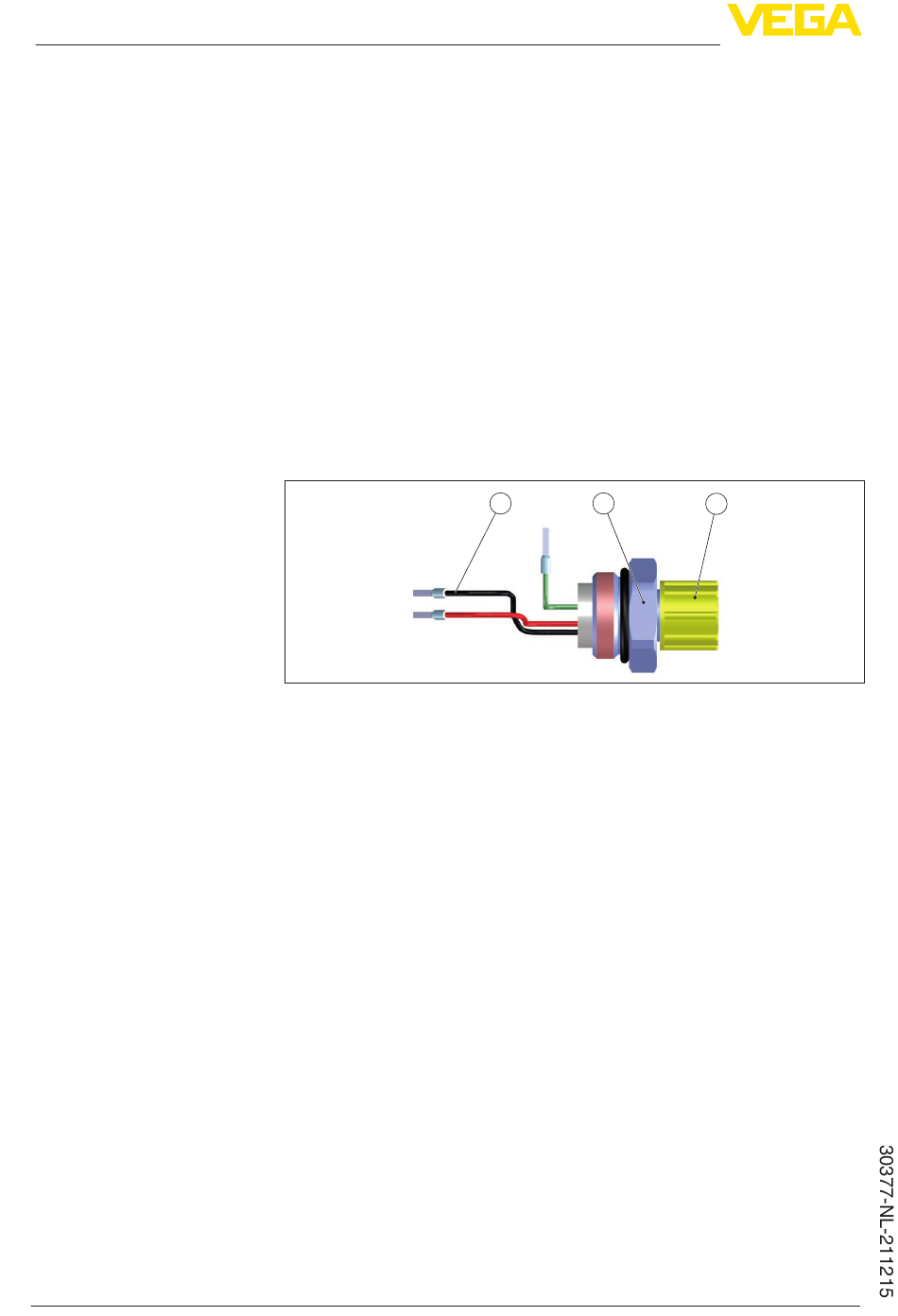

Fig. 1: Opbouw connector M12 x 1 - voorbeeld
1
Verbindingskabel
2
M12 x 1-stekker
3
Beschermkap
De connector wordt op de plaats van de kabelwartel in éénkamer-
resp. de blindplug in tweekamerbehuizingen geplaatst. De connector
staat daarvoor met schroefdraad M16 (voor blindplug) en M20 (voor
kabelwartel) ter beschikking.
1
2
Connector M12 x 1 • voor continu metende sensoren
3
