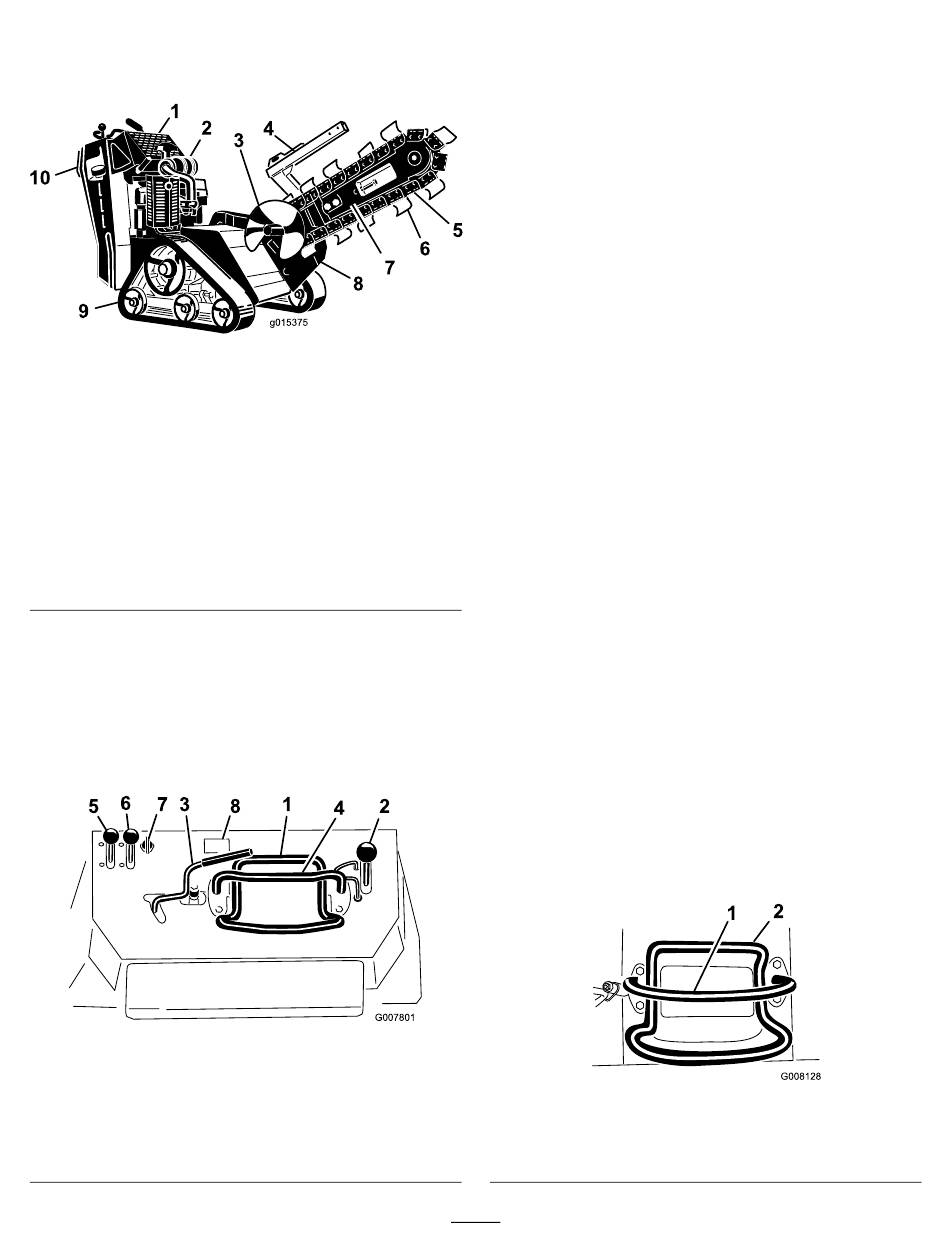

Algemeen overzicht
van de machine
1. Bedieningspaneel
2. Motor
3. Afvoerschroef
4. Ketting-beschermkap
5. Ketting
6. Graaftanden
7. Graafarm
8. Graafkop
9. Rupsband
10. Veiligheidsplaat voor achteruit
Bedieningsorganen
Zorg dat u vertrouwd bent met alle bedieningsorganen
(Figuur
5) voordat u de motor start en de machine
gebruikt.
Schakelbord
1. Tractiebediening
2. Hendel graafarm
omhoog/omlaag
3. Graafhendel
4. Referentiebalk
Figuur 4
Figuur 5
5. Gashendel
6. Chokehendel
7. Contactschakelaar
8. Urenteller
Contactschakelaar
Machines met starterkoord
De contactschakelaar heeft 2 standen: U
Zie
Motor starten (bladz.
Machines met elektrisch startsysteem
De contactschakelaar heeft 3 standen:
en
. Zie
STARTEN
Gashendel
Zet de hendel naar voren om het motortoerental te
verhogen en naar achteren om het motortoerental te
verlagen.
g015375
Chokehendel
Voordat u een koude motor start, moet u de
chokehendel naar voren bewegen. Nadat de motor
is gestart, kunt u met behulp van de choke de motor
regelmatig laten lopen. Zodra dit mogelijk, moet u de
chokehendel helemaal naar achteren bewegen.
Opmerking:
Als de motor warm is, hoeft de choke
niet of nauwelijks te worden gebruikt.
Urenteller
De urenteller geeft het aantal uren weer dat de
machine in bedrijf is geweest.
Referentiebalk
Tijdens het rijden dient u de referentiebalk als
handgreep en hefpunt te gebruiken om de machine
te besturen. Voor een soepele, gecontroleerde
bediening houdt u altijd beide handen op de
referentiebalk tijdens het bedienen van de machine.
Tractiebediening
g007801
1. Referentiebalk
2. Tractiebediening
12
18).
Motor starten (bladz.
18).
Figuur 6
en L
.
IT
OPEN
,
UIT
DRAAIEN
g008128
