13 Bijlage
Montage referentie-omstandigheden
Ʋ Min. afstand tot ingebouwde onder-
delen
Ʋ Tank
Ʋ Medium
Ʋ Montage
Sensorparametrering

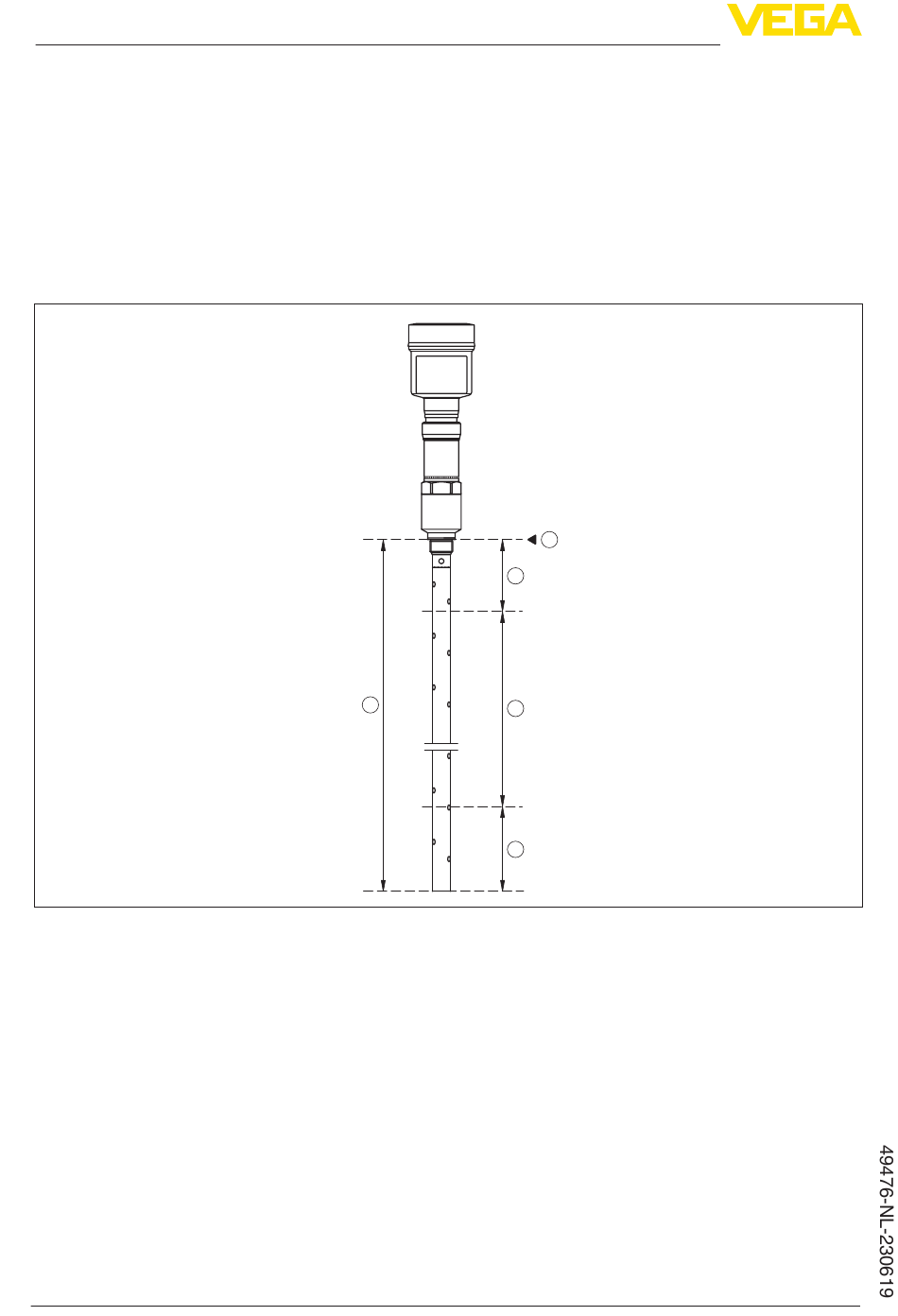

Fig. 30: Meetbereiken - VEGAFLEX 86
1
Referentievlak
2
Meetsondelengte
3
Meetbereik
4
Bovenste blokafstand (zie volgende diagram - grijs gemarkeerde gebied)
5
Onderste blokafstand (zie volgende diagram - grijs gemarkeerde gebied)
Typische meetafwijking - scheidingslaag-
meting
Typische meetafwijking - totaal niveau
scheidingslaagmeting
Bij scheidingslaagmeting = 2,0
6)
78
> 500 mm (19.69 in)
metaal, ø 1 m (3.281 ft), centrale montage, procesaan-
sluiting vlak met tankdak
Water/olie (diëlektrische constante ~2,0)
Uiteinde meetsonde raakt tankbodem niet
Geen stoorsignaalonderdrukking uitgevoerd
4
2
3
5
± 5 mm (0.197 in)
Zie volgende diagrammen
VEGAFLEX 86 • Tweedraads 4 ... 20 mA/HART SIL
