RMX 5000
Hoofdmotor: 5.75 kw (7.5 pk)
Snelheden spindel: 40-5000 omw/min (programmeerbaar)
2 traps toerental: 40-600 / 300-5000 omw/min
Tafelafmetingen: 1935 x 356 mm
T-gleuven: 4 stuks (M14)
Langsverplaatsing x: 1524 mm
Dwarsverplaatsing y: 596 mm
Hoogteverplaatsing z: 584 mm
Opname spindel: SK40
Automatische voeding boorpinole: .038 / .076 / .15 mm/omw
Slag boorpinole: 140 mm
Diameter boorpinole: 116 mm
Laadvermogen tafel: 850 kg
Kop draaibaar links en rechts: 45° / -45°
Afstand spindel tot kolom: 610 mm
Netto gewicht: 3500 kg

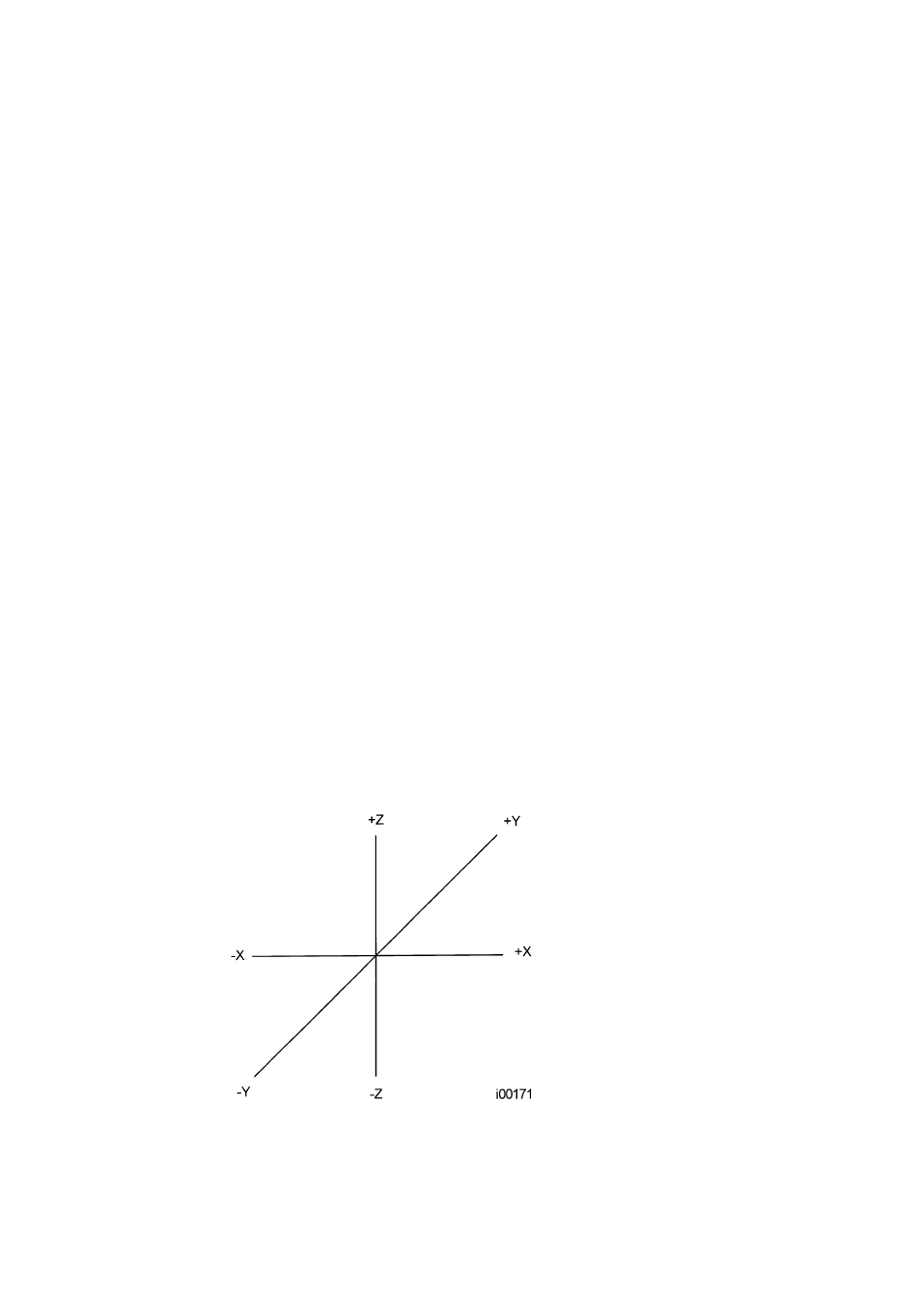

5.1 ProtoTRAK RMX CNC-bewegingen
X-as: een positieve beweging van de X-as wordt gedefinieerd als de tafel die naar links beweegt wanneer deze
tegenover de frees staat. Bijgevolg is de meting aan de rechterkant positief op het werkstuk.
Y-as: positieve beweging van de Y-as wordt gedefinieerd als de tafel die naar u toe beweegt.
Meting naar de machine (van u af) is positief op het werkstuk.
Z-as: positieve Z-as beweging wordt gedefinieerd als het omhoog bewegen van het hoofd (spindel) De meting is ook
positief op het werkstuk.
-------------------------------------------------------------------------------------------------------------------------------------------------
leerprototrak.be
wachtwoord: xyzopleiding
Machines Crispyn- Ambachtenlaan 3- 9990 Maldegem
T: +32(0)50 71 52 72 - www.crispyn.be
Pagina: 35
