Veiligheidsthermostaat
Voedingsregelaar
Klemmenbord
Draadgeleider (vermogen)

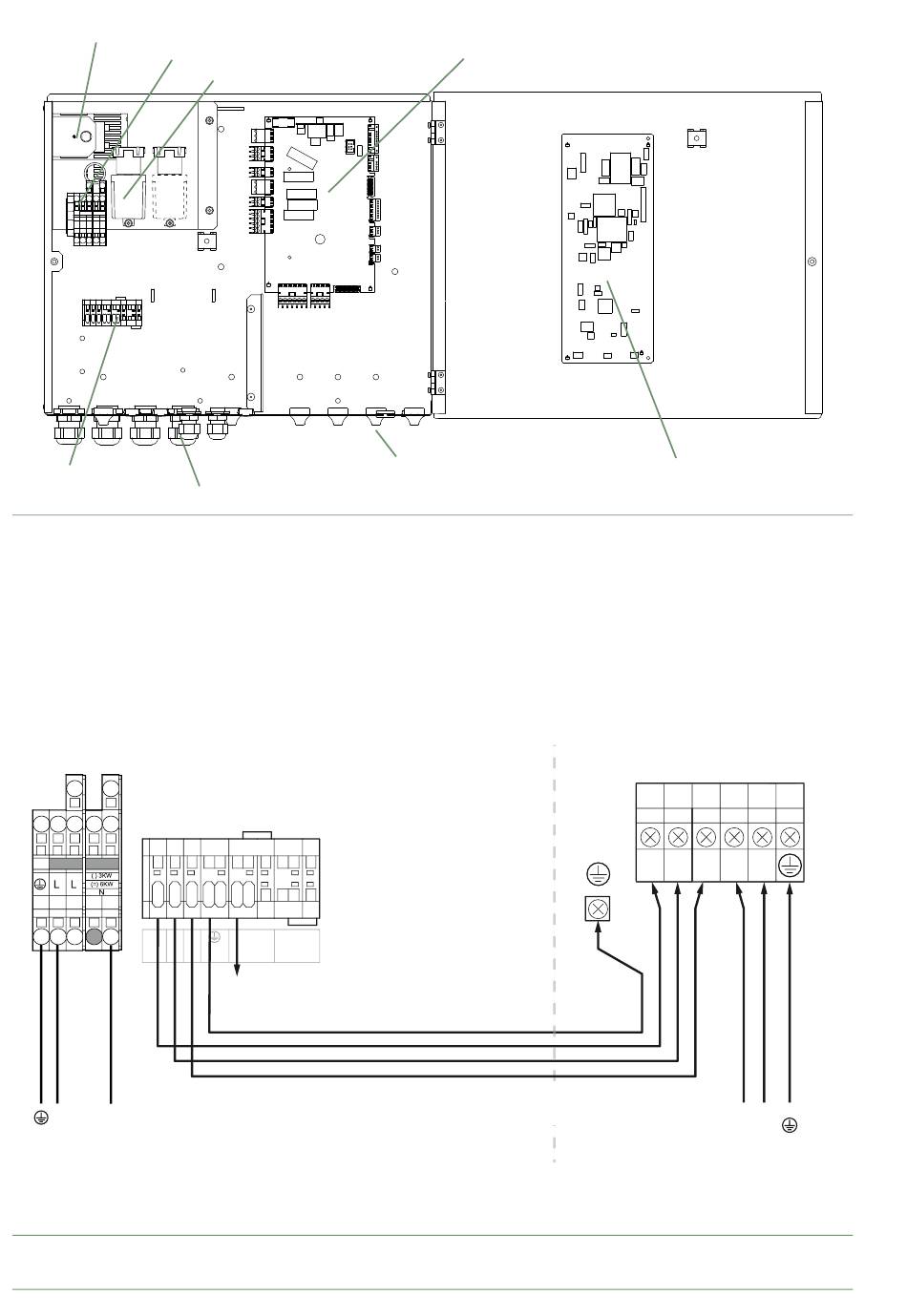

fi g. 44 - Beschrijving van het elektriciteitskastje van de hydraulische module
Hydraulische module
1 2 3
L N
COM
1 2 3
N
L
Voeding
Elektrische bijverwarming
230 V
* Als de regelaar geen potentiaalvrijcontact heeft, moet het contact worden verbonden om een gelijkwaardige bedrading te creëren.
In alle gevallen wordt verwezen naar de handleidingen voor de externe componenten (ontlasting, energieteller...) voor de bedrading.
fi g. 43 - Aansluiting op de klemmenstroken en vermogenrelais
- 42 -
Relais elektrische bijverwarming
4
5
6
7
L
4
5
Naar contact
externe
component*
Thermostaat warmtepomp
Draadgeleider (voelers)
groen/geel
bruin
blauw
rood
Onderlinge verbinding
tussen buitenunit
en hydraulische module
Alfea Extensa A.I. R32 / INSTALLATIE / 2112 - NL
Interface-kaart
Buitenunit
1 2 3 L N
L N
Stroomvoorziening
230 V
