5 Op de voedingsspanning aansluiten
12
5.3
Aansluitschema
2
1
3
6
2
1
3

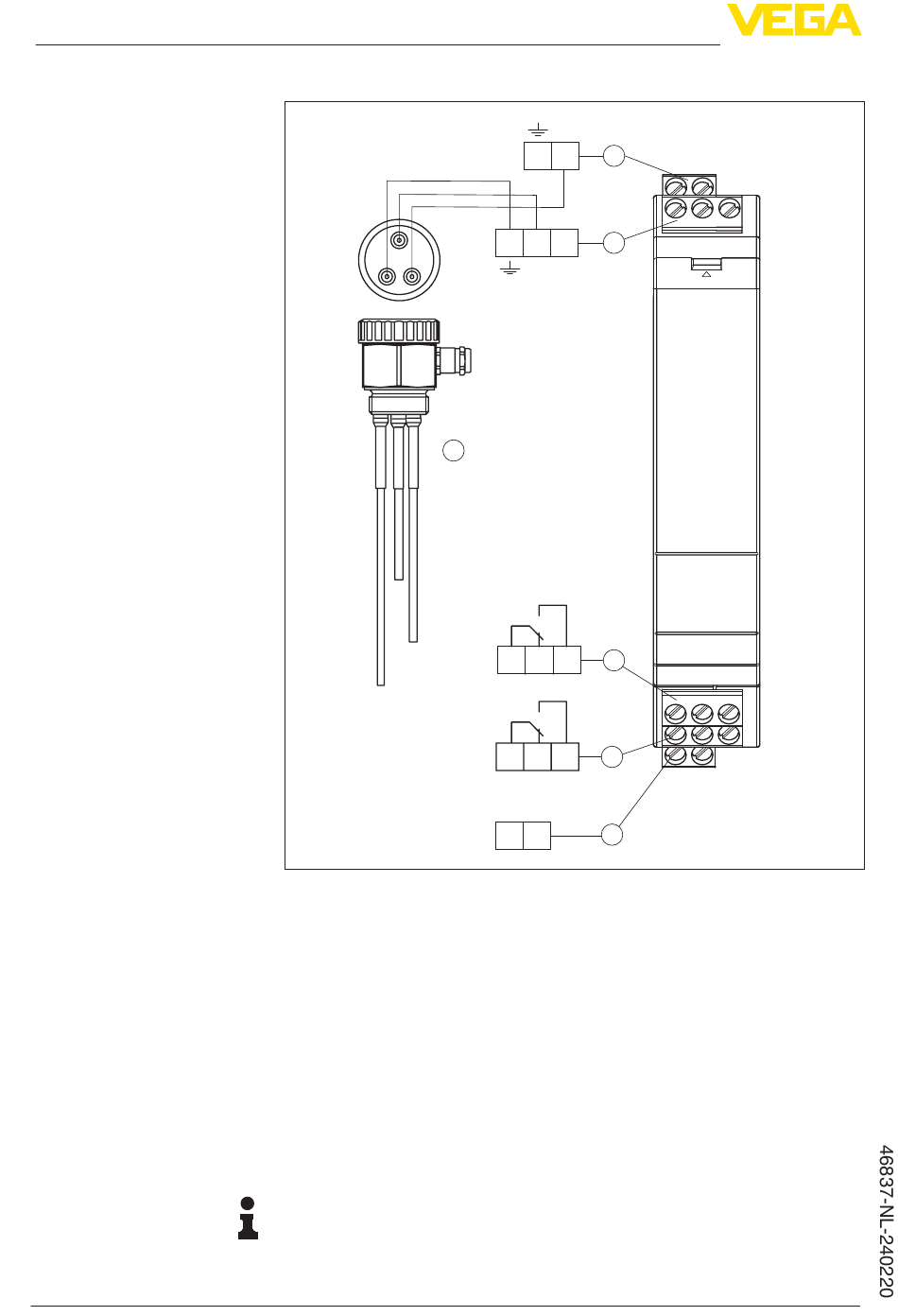

Fig. 1: Aansluitschema VEGATOR 132
1
Sensorstroomcircuit 1 (klem 1 + 2) en primary/secondary verbinding (klem
3), max. niveau bij tweepuntsregeling
2
Sensorstroomcircuit 2 (klem 4 + 5), min. niveau bij tweepuntsregeling
3
Relaisuitgang 1
4
Relaisuitgang 2
5
Voedingsspanning
6
Sensor
De klemmen 1 en 4 zijn intern overbrugd. Bij toepassing van een
eenstaafelektrode worden de klemmen 1 of 4 met de metalen tank
verbonden en de klemmen 2 en 5 met de betreffende elektrode. Bij
tweestaafelektroden worden de klemmen 1 of 4 op de langere staaf
en de klemmen 2 en 5 op de kortere staaf aangesloten.
Informatie:
De aansluitklemmen kunnen indien nodig naar voren toe worden
weggetrokken. Dit kan bij weinig ruimte of voor het vervangen van een
instrument zinvol zijn.
EL
4 5
2
1
1 2 3
EL pri /
sec
10 11 12
3
13 14 15
4
+
-
5
16 17
OPEN
VEGATOR 132 •
