Installatiegids RMP60
Diafragma vervangen
Diafragma's RMP60
Het tastermechanisme wordt tegen koelmiddel
en vuil beschermd door twee diafragma's. Deze
bieden onder normale omstandigheden een
5.4
adequate bescherming.
Controleer het buitenste diafragma periodiek op
schadeverschijnselen. Als die zich voordoen,
vervang dan het buitenste diafragma.
Verwijder het binnenste diafragma niet. Als
dat beschadigd is, stuur dan de taster naar uw
leverancier voor reparatie.
Het buitenste diafragma inspecteren
1.
Verwijder de stylus.
2.
Draai de drie M3 schroeven van de
voorplaat los en verwijder de voorplaat.
3.
Controleer het buitenste diafragma op
schade.
4.
U verwijdert het buitenste diafragma door
het aan de buitenrand vast te pakken en
weg te trekken.
Het binnenste diafragma inspecteren
Controleer het binnenste diafragma op schade.
Als het beschadigd is, stuur dan de taster naar
uw leverancier. VERWIJDER HET BINNENSTE
DIAFRAGMA NIET. UW GARANTIE WORDT
DAARDOOR ONGELDIG.
Het buitenste diafragma vervangen
1
Breng het nieuwe diafragma aan op het
midden.
2.
Leg de buitenrand van het diafragma op de
buitenrand van het binnenste diafragma.
3.
Zet de voorplaat en de M3 schroeven terug
op hun plaats.
4.
Plaats de stylus terug en kalibreer de taster
opnieuw.

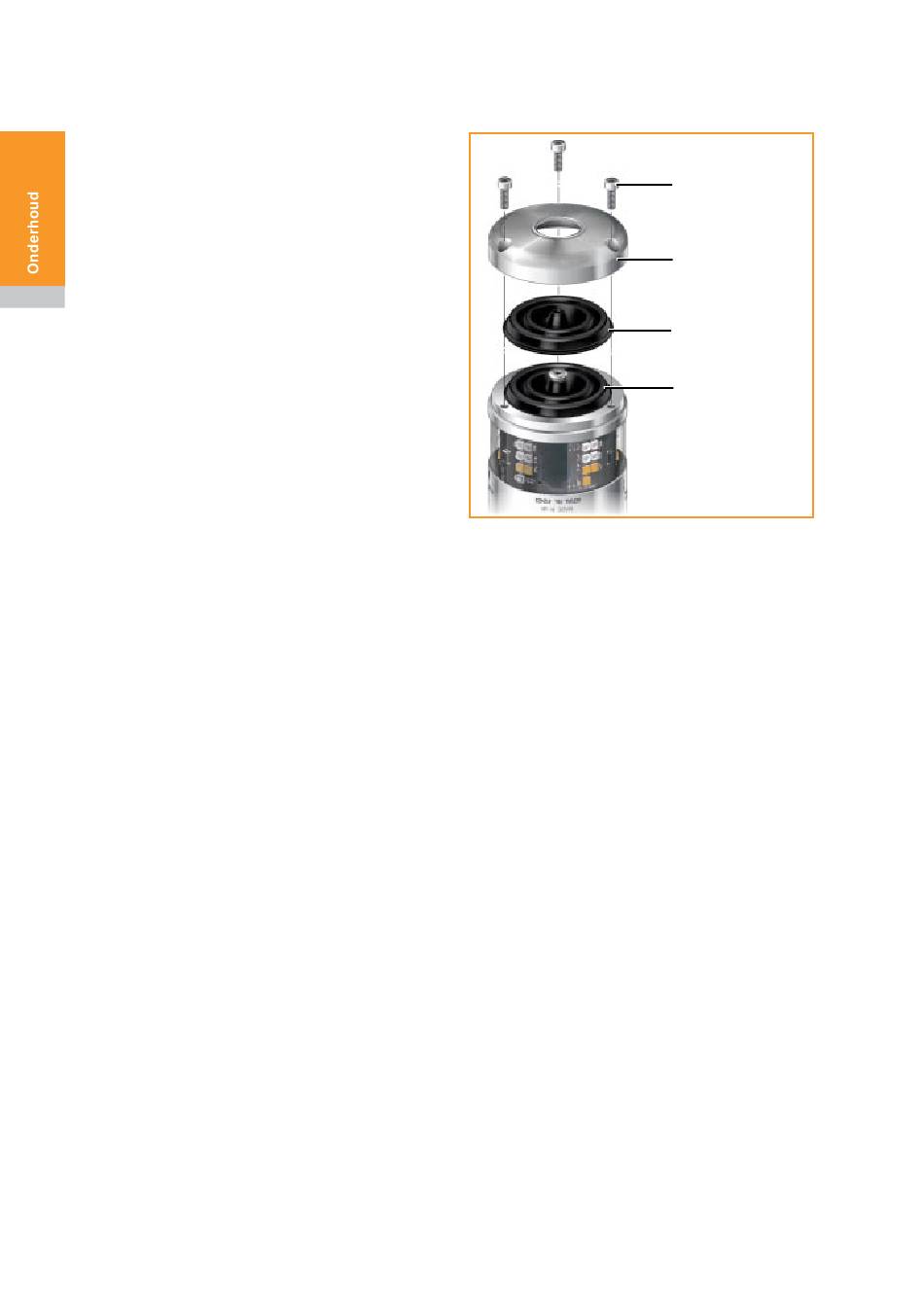

M3 schroef x 3
2,5 mm AF 1 Nm
Voorplaat
Buitenste
diafragma
Binnenste
diafragma
