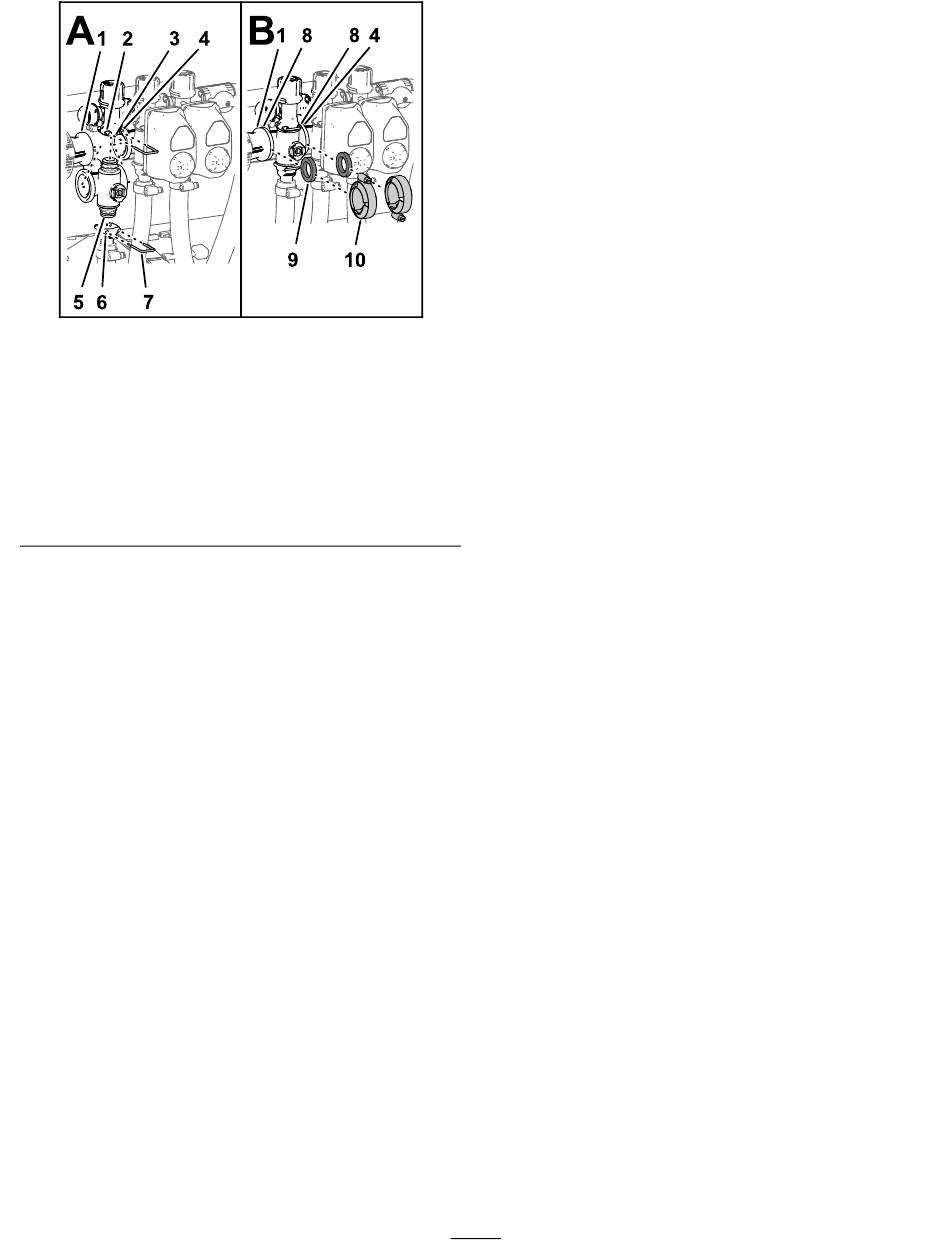

Figuur 83
1. Flens (verloopkoppeling)
2. Houder (omloopfitting)
3. Omloopfitting
4. Flens (aangrenzende
verdeler – mengklep)
5. Dopaansluiting
(verdelerklep)
2.
Bevestig de dopaansluiting aan de omloopfitting
door een borgclip in de houder van de
omloopfitting te brengen
3.
Monteer de uitgaande fitting op de onderste
dopaansluiting van de verdelerklep
4.
Bevestig de dopaansluiting aan de uitgaande
fitting door een borgclip in de houder van de
uitgaande fitting te brengen
5.
Lijn de pakking uit tussen de flenzen van de
verloopkoppeling en de spuitboomklepverdeler
(Figuur
83B).
6.
Monteer de verloopkoppeling, de pakking en de
spuitboomklepverdeler met een klem en draai
handmatig vast
(Figuur
7.
Bij de montage van de 2 spuitboomkleppen
uiterst links dient u pakking uit te lijnen
tussen de flenzen van de 2 aangrenzende
spuitboomklepverdelers
8.
Monteer de 2 aangrenzende spuitboomklepver-
delers en een pakking met een klem en draai
deze met de hand vast
9.
Bij de kleppen van de linker en rechter
spuitbomen: monteer de kleppen aan de
klepbevestiging met de flenskopbout en
flensborgmoer die u hebt verwijderd in stap
3
van
De spuitboomverdelerklep verwijderen
(bladz. 69)
en draai de moeren en bouten aan
met 10-12 N·m.
6. Houder (uitgaande fitting)
7. Borgclip
8. Flens (verdeler –
spuitboomklep)
9. Pakking
10. Flensklem
(Figuur
83A).
(Figuur
83A).
(Figuur
83A).
83B).
(Figuur
83B).
(Figuur
83B).
10.
Als u het bevestigingsmateriaal hebt losgedraaid
voor de omloopfitting, dient u de moer en bout
aan te draaien tot 10-12 N·m.
De klepactuator plaatsen
1.
Lijn de actuator uit met de verdelerklep
66).
2.
Bevestig de actuator en de klep met de
borgclip die u hebt verwijderd in stap
klepactuator verwijderen (bladz.
3.
Sluit de stekker met 3 contacten van de
klepactuatorkabelboom aan op de connector
met 3 contacten van de kabelboom van de
spuitmachine.
g238558
75
(Figuur
3
van
De
67).
