De tank plaatsen
Opmerking:
Voor de Multi Pro WM
gazonspuitmachine moet een rolbeugel met 4
stangen of cabine gemonteerd worden op de
Workman.
1.
Monteer de watertank en de beugel op
de steunbuis; gebruik hierbij de 2 bouten
(5/16" x 2¼") en 2 flensborgmoeren (5/16")
zoals afgebeeld op

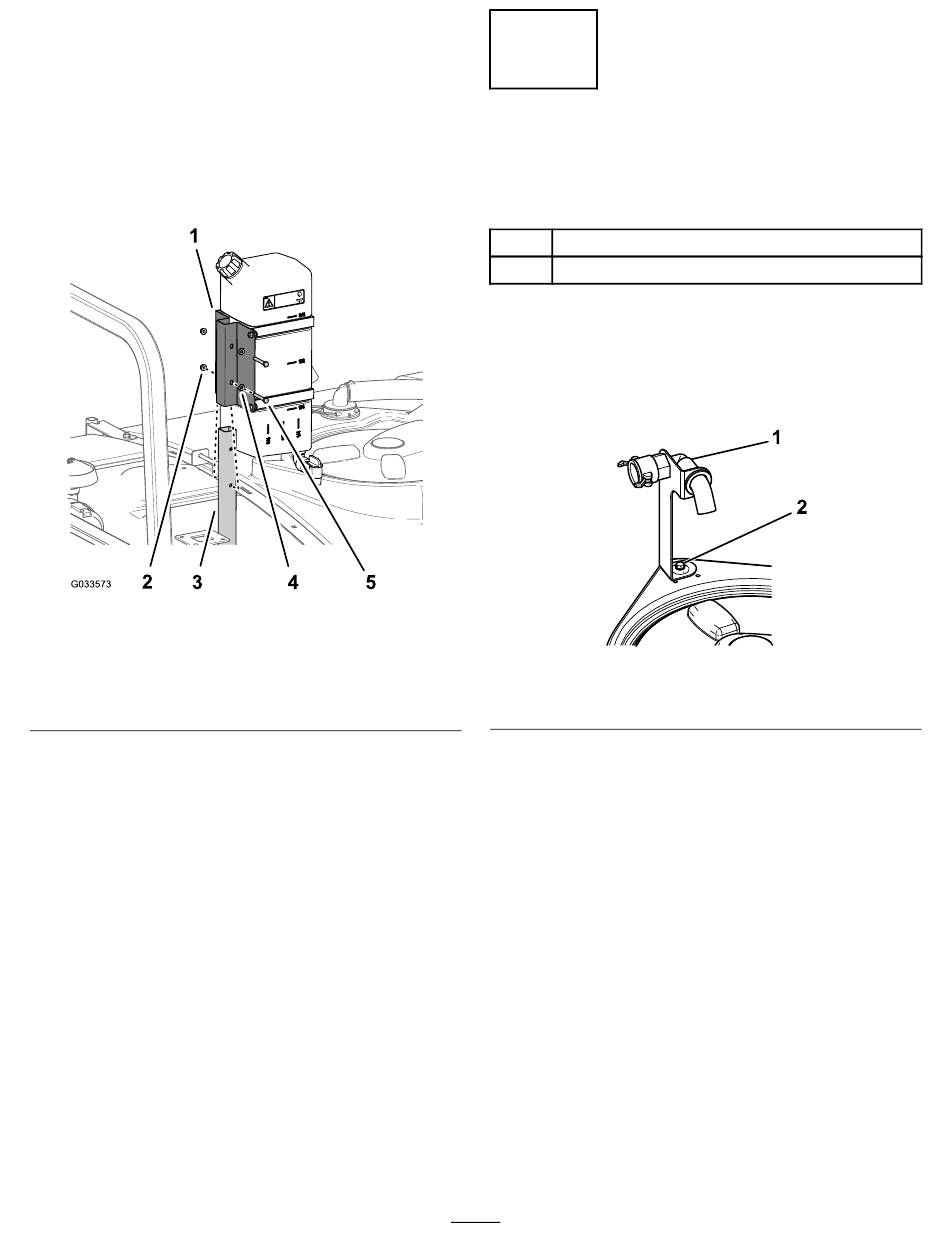

Figuur 47
1. Bevestigingsplaat van
watertank
2. Flensborgmoer (5/16")
3. Steunbuis (watertank)
2.
Haal de bouten en moeren aan met 20 tot
25 N·m.
Figuur
47.
4. Ring (5/16")
5. Bout (5/16" x 2¼")
19
De anti-overloopaansluiting
monteren
Benodigde onderdelen voor deze stap:
1
Anti-overloopaansluiting
1
Flenskopbout (5/16" x ¾")
Procedure
Plaats het aansluitpunt op de schroefdraadopening in
de tank
(Figuur
flenskopbout (5/16" x ¾").
g033573
1. Aansluitpunt
40
48) en zet de aansluiting vast met een
Figuur 48
2. Flensbout (5/16" x ¾")
g208978
