5 Op het bussysteem aansluiten
Elektronica- en aansluit-
ruimte voor voeding
Klemmenruimte behui-
zingssokkel
26

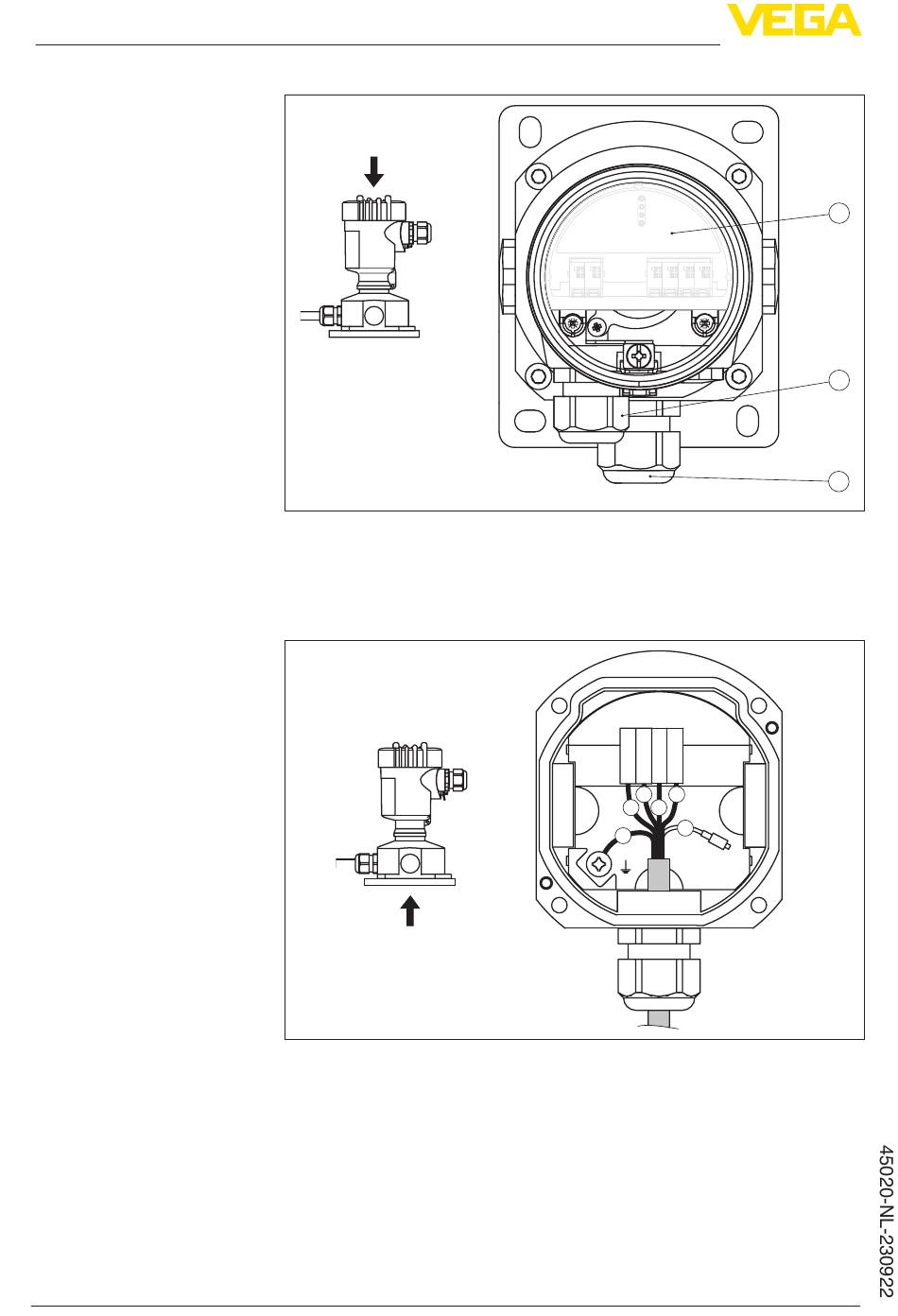

Fig. 23: Elektronica- en aansluitruimte
1
Elektronica
2
Kabelwartel voor de voedingsspanning
3
Kabelwartel voor de aansluitkabel sensor
Fig. 24: Aansluiting van de procesmodule in de behuizingssokkel
1
Geel
2
Wit
3
Rood
4
Zwart
5
Afscherming
6
Drukcompensatiecapillair
4...20mA
+
1
2
5
6 7 8
( )
(-)
1 2 3 4
2
4
1
3
6
5
VEGABAR 81 • Profibus PA
1
2
3
