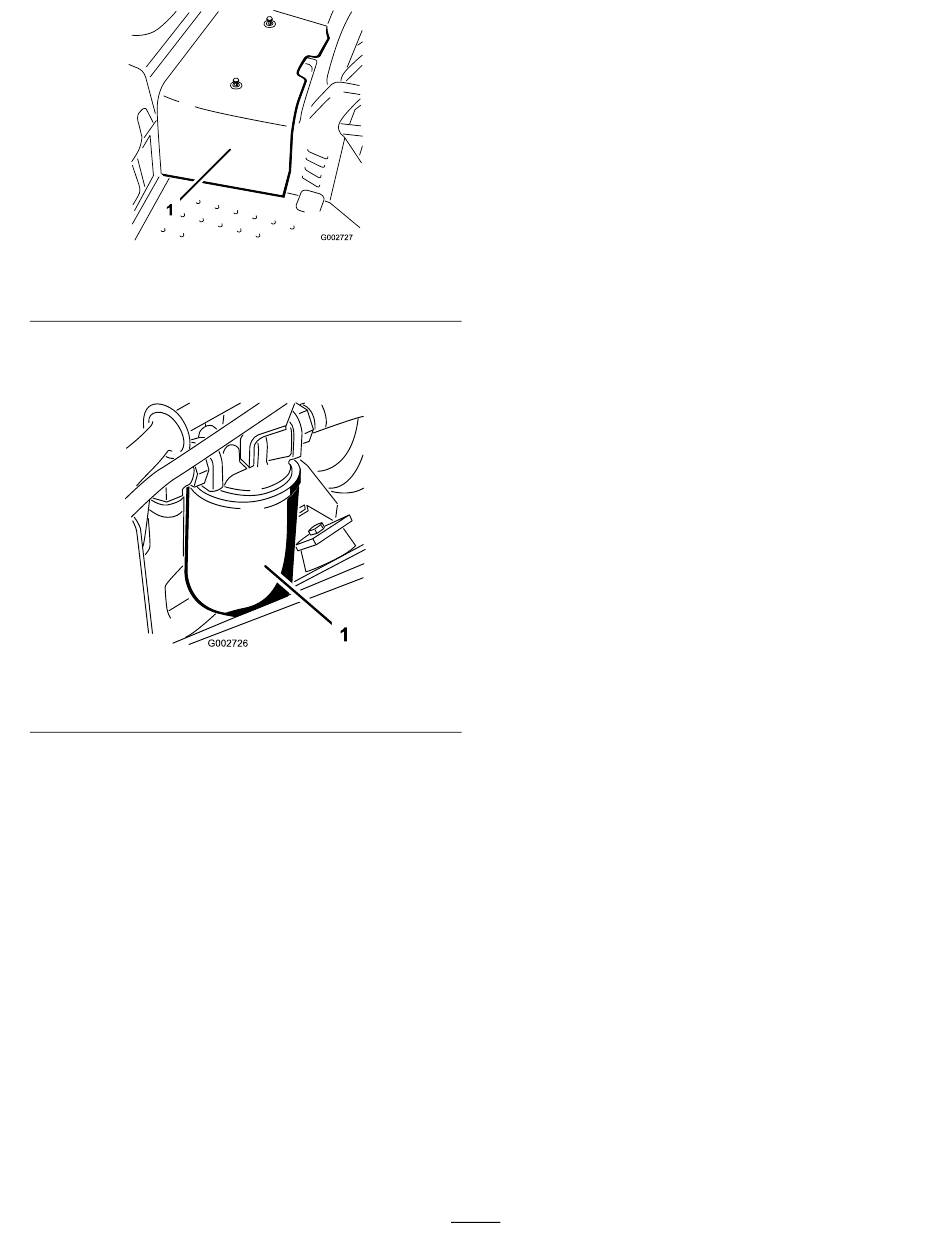

Figuur 41
1. Middelste scherm
3.
Plaats een opvangbak onder het hydraulische
filter dat zich bevindt aan de linkerzijde van de
machine
(Figuur
42).
Figuur 42
1. Hydraulische filter
4.
Reinig de omgeving van de plaats waar het filter
wordt gemonteerd. Plaats een opvangbak onder
het filter. Maak het filter langzaam los, zonder
dit te verwijderen, totdat de vloeistof langs de
pakking stroomt en over de zijkant van het filter
druppelt.
Opmerking:
Als de machine is uitgerust
met op afstand bedienbare hydrauliek, kan de
zuigslang worden verwijderd van de pomp om
de hydraulische vloeistof weg te laten lopen.
5.
Verwijder het filter als de vloeistofstroom
afneemt.
6.
Smeer hydraulische vloeistof op de
afdichtingspakking op het nieuwe filter en draai
dit met de hand vast totdat de pakking in contact
komt met de filterkop. Draai het filter vervolgens
nog eens ¾ slag.
Opmerking:
Het filter moet nu afgedicht zijn.
7.
Vul het reservoir met hydraulische vloeistof
totdat het peil tot aan het versmalde stuk van
de peilstok komt. Vul de brandstoftank niet te
vol. Zie
Het peil van de hydraulische vloeistof
controleren (bladz.
8.
Start en stop de motor. Stel de hefcilinder in
werking totdat de hefcilinder naar binnen en
naar buiten schuift en de wielen vooruit en
achteruit kunnen draaien.
9.
Zet de motor af en controleer het vloeistofpeil in
het reservoir. Vul olie bij indien dit nodig is.
10.
Controleer alle aansluitingen op lekkages.
g002727
11.
Monteer het middelste scherm.
12.
U moet gebruikte vloeistof op de juiste wijze
afvoeren.
Hydraulische slangen en
leidingen controleren
Onderhoudsinterval: Bij elk gebruik of dagelijks
Controleer dagelijks de hydraulische leidingen en
slangen op lekkages, kinken, loszittende steunen,
slijtage, loszittende aansluitingen, slijtage door
weersinvloeden en de inwerking van chemicaliën.
Voer alle noodzakelijke reparaties uit voordat u de
machine weer in gebruik neemt.
Het hydraulische systeem
g002726
opladen
Telkens wanneer een onderdeel van het hydraulische
systeem is gerepareerd of vervangen, moet u het
hydraulische filter vervangen en het hydraulische
systeem opladen.
Zorg ervoor dat het hydraulische reservoir en het filter
altijd zijn gevuld met vloeistof als u het hydraulische
systeem controleert.
1.
Plaats de machine op een horizontaal oppervlak,
zet de motor af, stel de parkeerrem in werking
en verwijder het sleuteltje.
2.
Draai de 2 schroeven los waarmee het middelste
scherm is bevestigd aan de machine en
verwijder het scherm
37
19).
(Figuur
43).
