VEGABAR 87, aseptische aansluiting

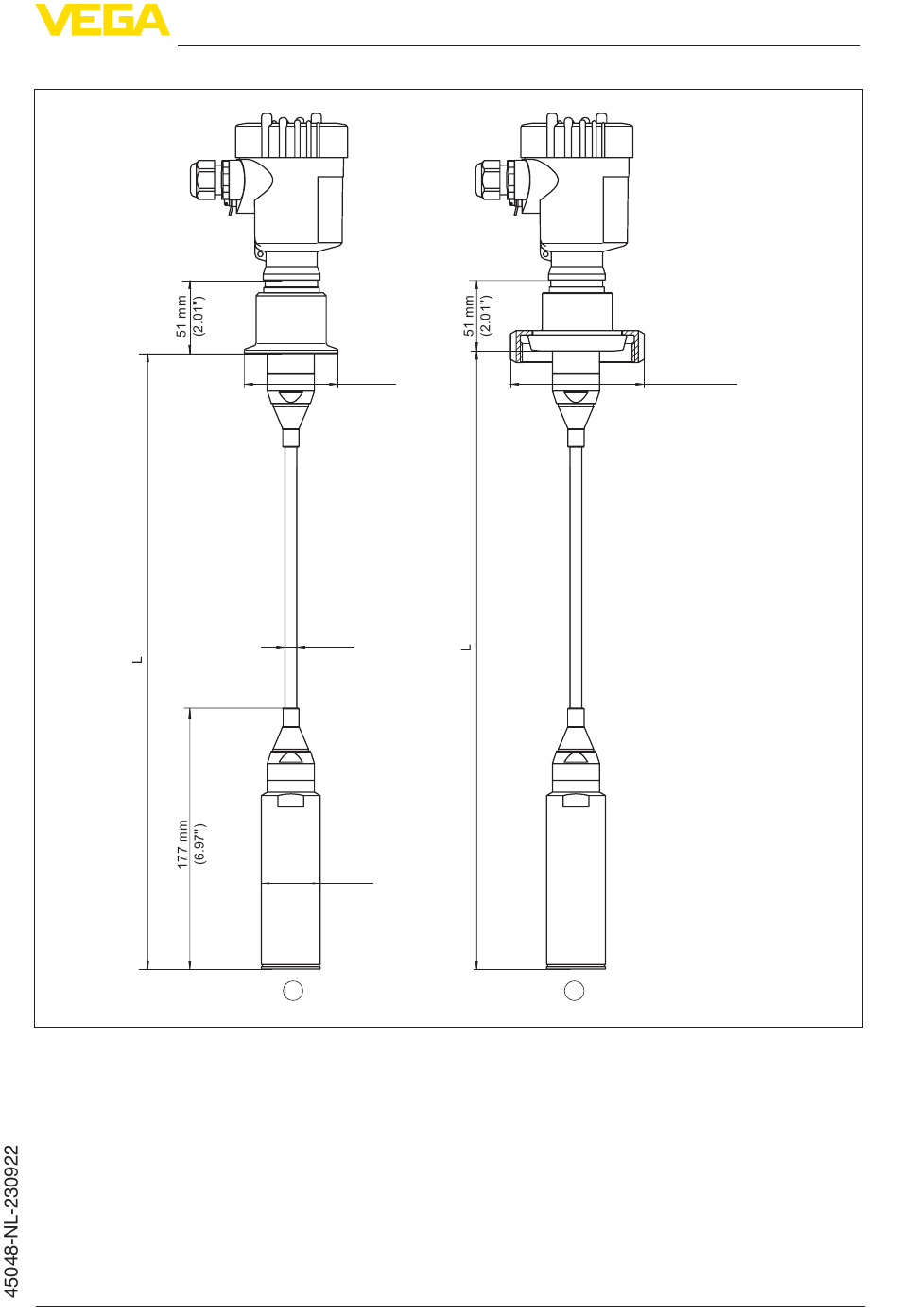

Fig. 42: VEGABAR 87, aseptische aansluitingen
1
Clamp 2" PN 16 (ø 64 mm), (DIN 32676, ISO 2852)
2
Melkkoppeling DN 50
L
Totale lengte op basis van configurator
VEGABAR 87 • Foundation Fieldbus
ø 64 mm
(2.52")
ø 8 mm
(0.32")
ø 40 mm
(1.58")
1
ø 78 mm (3.07")
ø 92 mm (3.62")
2
11 Bijlage
73
