Materialen - instrumentuitvoering B - pneumatische ON/OFF-schakeling met ON-/
OFF-positieschakelaars
15
14
13
12
11
10
9

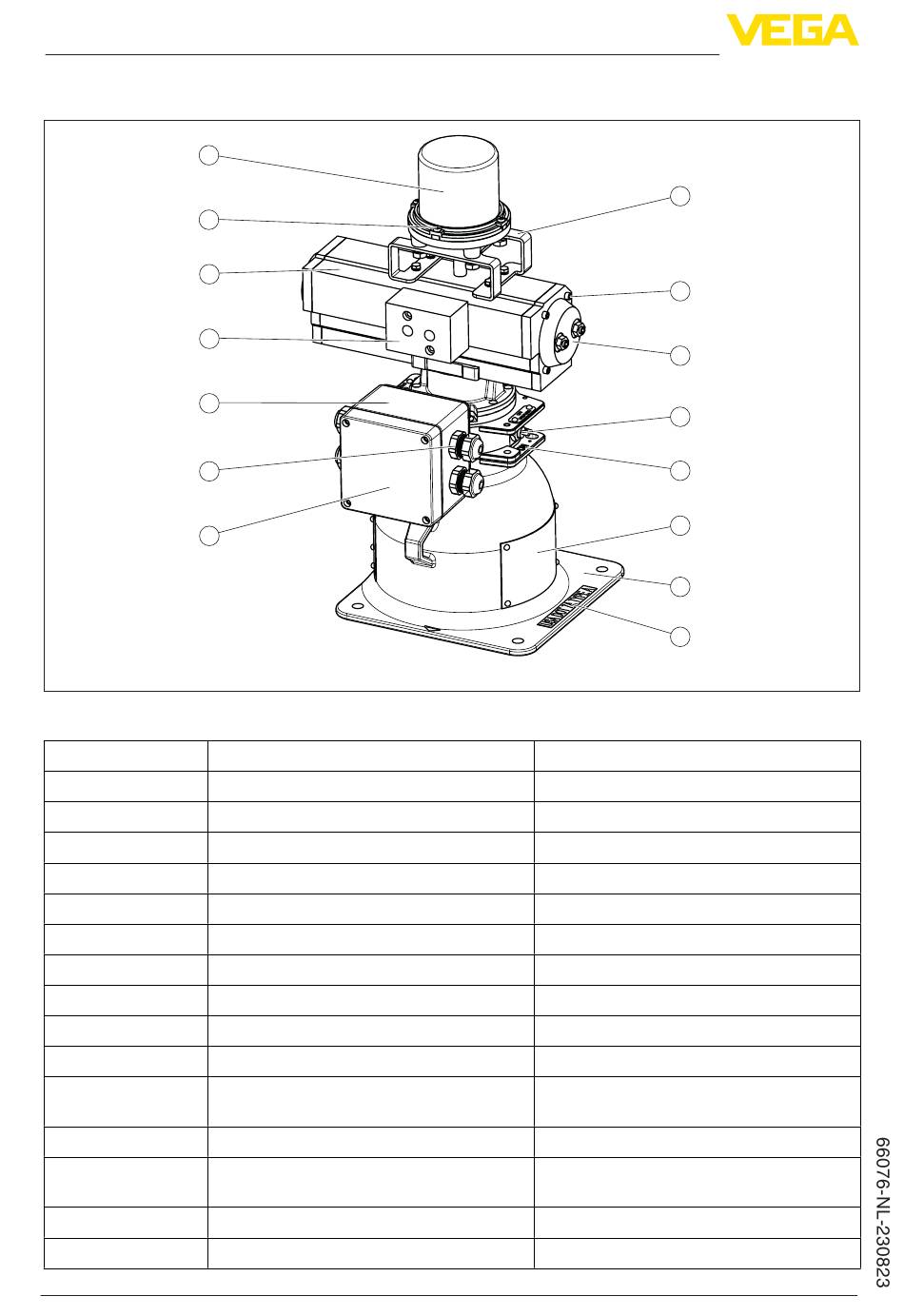

Fig. 35: Materialen VEGASOURCE 82 - uitvoering B, met ON-/OFF-positieschakelaars
Positie
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
56
Bouwelement
Houder - schakelindicatie
Schroeven
Deksel
ON-/OFF-positieschakelaar
Schild - ON/OFF
Sticker met aanduiding
Stralingsbronhouder
Schild
ON-/OFF-positieschakelaar - deksel
Kabelwartel
ON-/OFF-positieschakelaar - aansluitbe-
huizing
Aansluitblok
Behuizing - pneumatische ON/OFF-scha-
keling
Schroef
Indicatie schakeltoestand
1
2
3
4
5
6
7
8
Materiaal
Staal verzinkt
316L
Aluminium 3.3206 (AW 6063)
Kunststof
316L
316L
316L of 1.0619
Polyester
Aluminium, poedergecoat
PA
Aluminium, poedergecoat
Aluminium 3.3206 (AW 6063)
Aluminium 3.3206 (AW 6063)
316L
Kunststof
