Dichte inbouw van de

kunststof hoornantenne

VEGAPULS WL 61 • Profibus PA

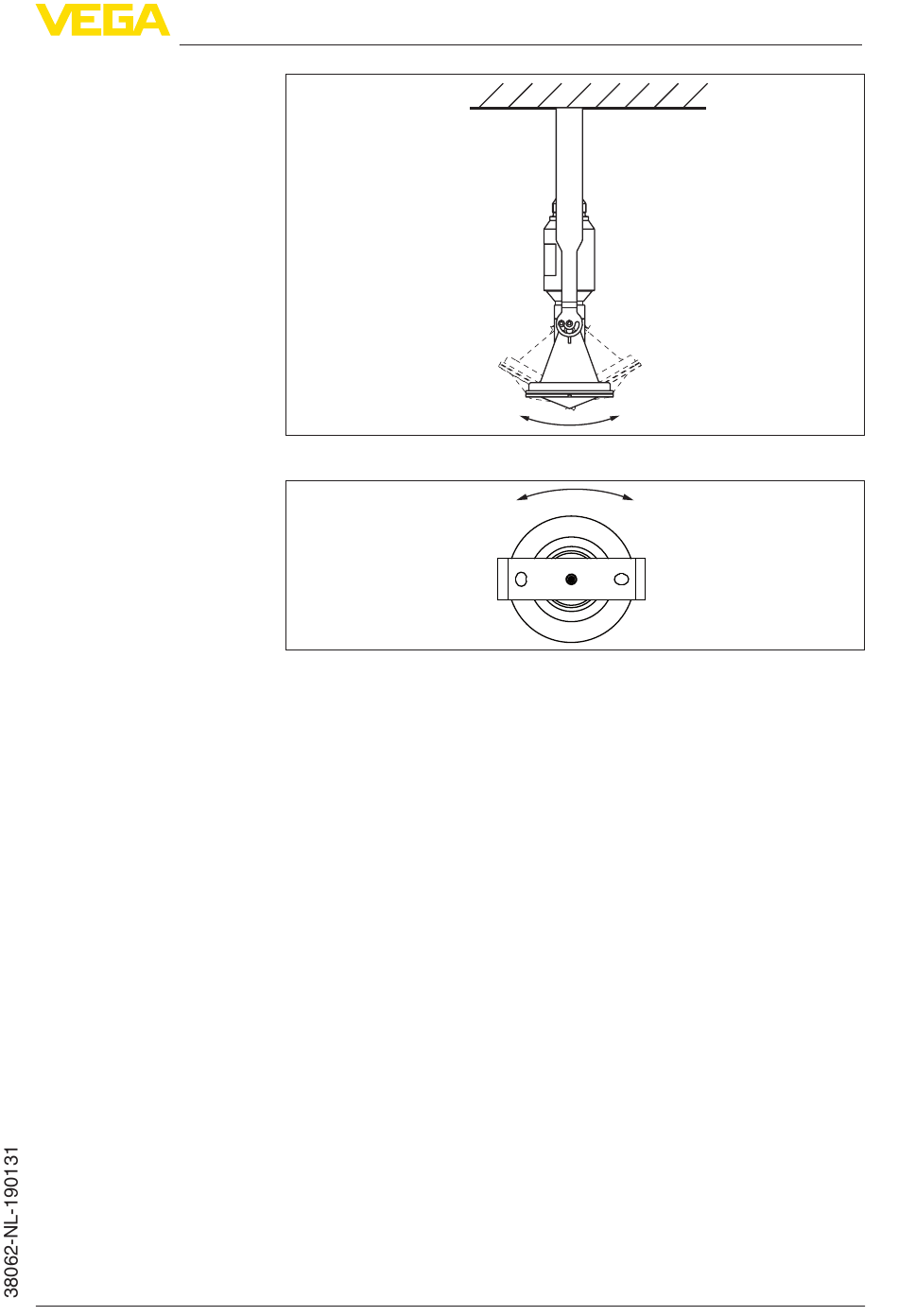

Fig. 13: Verstelling van de hellingshoek

Fig. 14: Draaien bij bevestiging in het midden

4.4

Montage-instructies

Voor een dichte inbouw van de uitvoering met kunststof hoornanten-

ne met de overschuif- of adapaterflens moet aan het volgende zijn

voldaan:

1. Gebruik een bassende vlakke pakking bijv. van EPDM met Sho-

re-hardheid 25 of 50

2. Aantal flensbouten overeenkomstig het aantal flensgaten

3. Trek alle schroeven aan met de aandraaimomenten gespecifi-

ceerd in de technische gegevens

De uitgezonden radarimpulsen van de radarsensor zijn elektromag-

netische golven. De polarisatie is de richting van het elektrische

aandeel. Door draaien van het instrument in de verbindingsflens of

montagebeugel kan de polarisatie worden gebruik, om de effecten

van stoorecho's te reduceren.

De positie van de polarisatie is door markeringen op het instrument

aangegeven.

4 Monteren
