5 Op de voedingsspanning aansluiten
Aansluiting via haakse
connector met klapdeksel
16

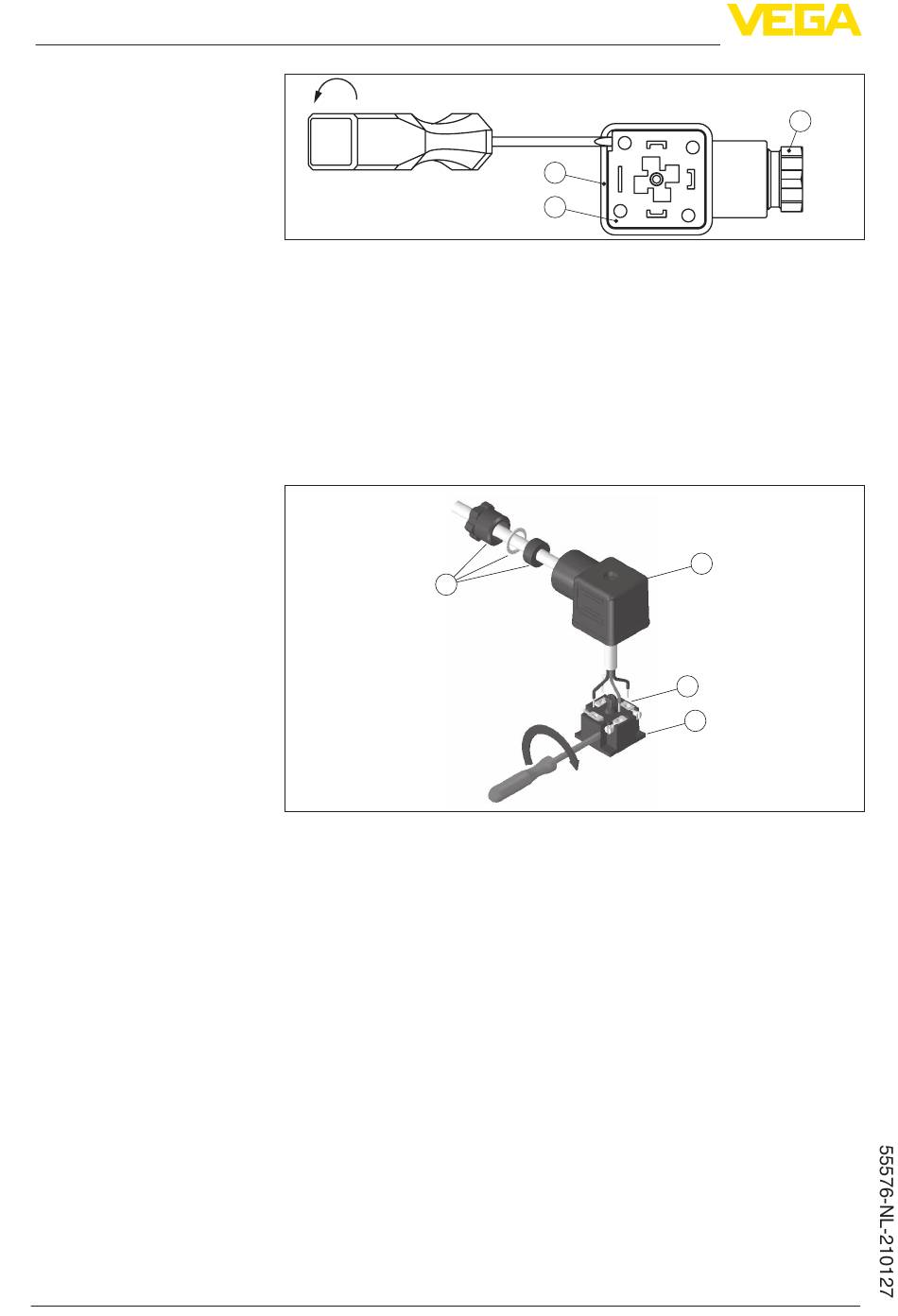

Fig. 11: Losmaken van het binnenwerk.
1
Kabelwartel
2
Connectorbinnenwerk
3
Connectorhuis
4. Aansluitkabel ca. 5 cm ontdoen van de isolatie. Aderuiteinden ca.
1 cm strippen.
5. Kabel door de kabelwartel in het stekkerhuis leiden.
6. Aderuiteinden conform het aansluitschema op de klemmen aan-
sluiten
1
Fig. 12: Aansluiting op de schroefklemmen
1
Kabelwartel
2
Connectorhuis
3
Connectorbinnenwerk
4
Connectorafdichting
7. Binnenwerk in het connectorhuis plaatsen en de sensorafdichting
aanbrengen.
8. Connector met afdichting op de VEGABAR 19 plaatsen en
schroef vastdraaien.
De elektrische aansluiting is zo afgerond.
Ga als volgt tewerk:
1. Schroef in deksel van de connector losdraaien
2. Deksel omhoog klappen en afnemen.
3. Binnenwerk connector naar beneden toe uitdrukken.
4. Schroeven op de trekontlasting en kabelwartel losmaken.
3
2
2
3
4
VEGABAR 19 • Tweedraads 4 ... 20 mA
