VEGABAR 83, schroefdraadaansluiting niet vlak
ø 36 mm
( 1.42 ")
SW 27mm
(1.06")
ø 3 mm
( 0.12 ")
DU
SW 27mm
(1.06")
½ NPT
¼ NPT

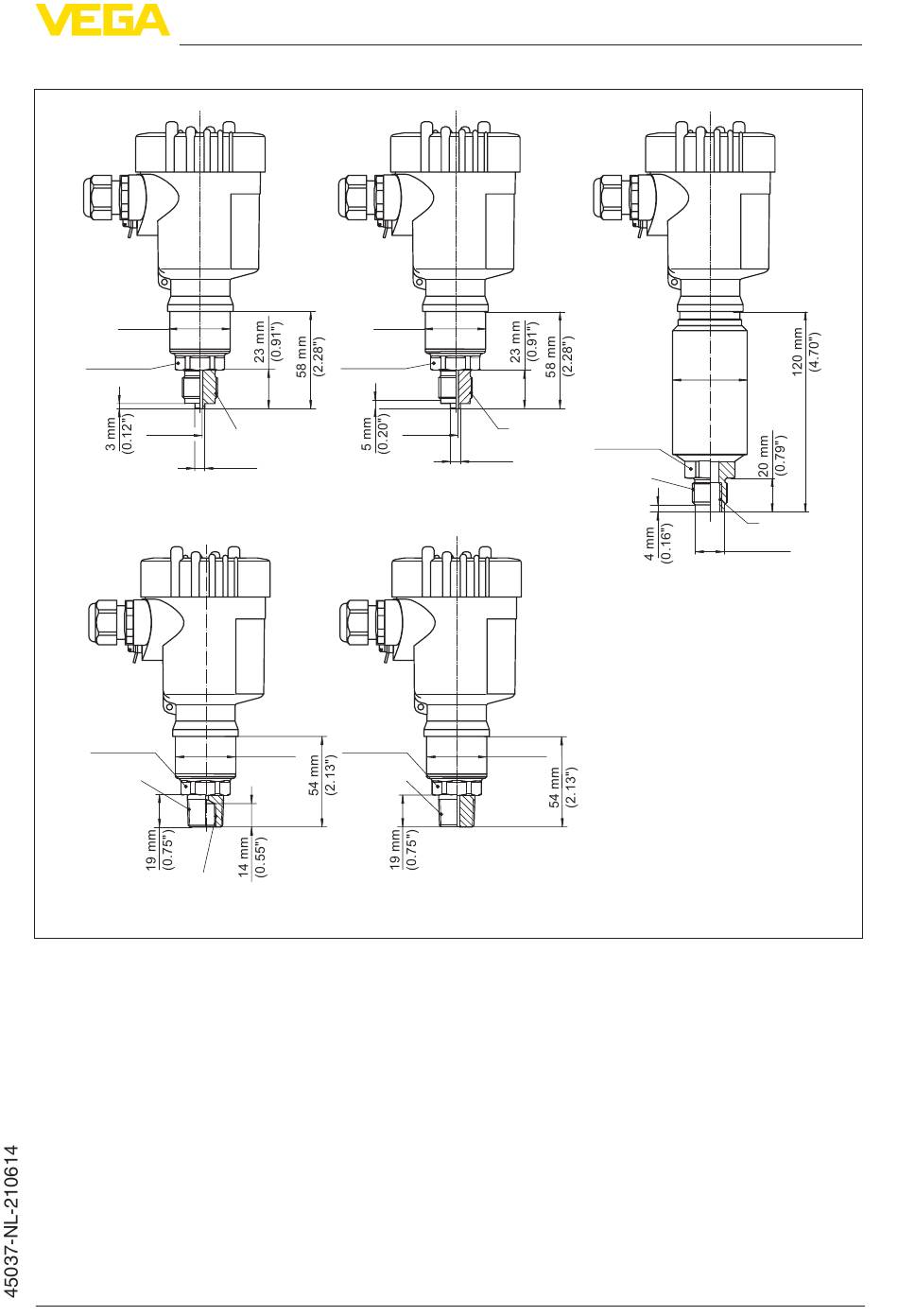

Fig. 56: VEGABAR 83, schroefdraadaansluiting niet vlak
DU G½, EN 837; manometeraansluiting
C2 M20 x 1,5 EN 837; manometeraansluiting
DN G½, binnen G¼, ISO 228-1
LF ½ NPT, binnen ¼ NPT, ASME B1.20.1
LY ½ NPT PN 1000
Bij de uitvoering met "Second Line of Defense" wordt de lengtemaat 17 mm (0.67 in) groter.
VEGABAR 83 • Profibus PA
ø 36 mm
( 1.42 ")
SW 27mm
(1.06")
G½
ø 6 mm
( 0.24 ")
SW 27mm
ø 36 mm
(1.06")
( 1.42 ")
½ NPT
LF
ø 3 mm
M20x1,5
(0.12")
ø 6 mm
(0.24")
C2
ø 36 mm
( 1.42 ")
LY
ø 44,5 mm
( 1.75 ")
SW 27mm
(1.06")
G½
G¼
ø 17,5 mm
(0.69")
DN
11 Bijlage
85
