18
nl | Aansluiting
5.3
Alarmuitgangen

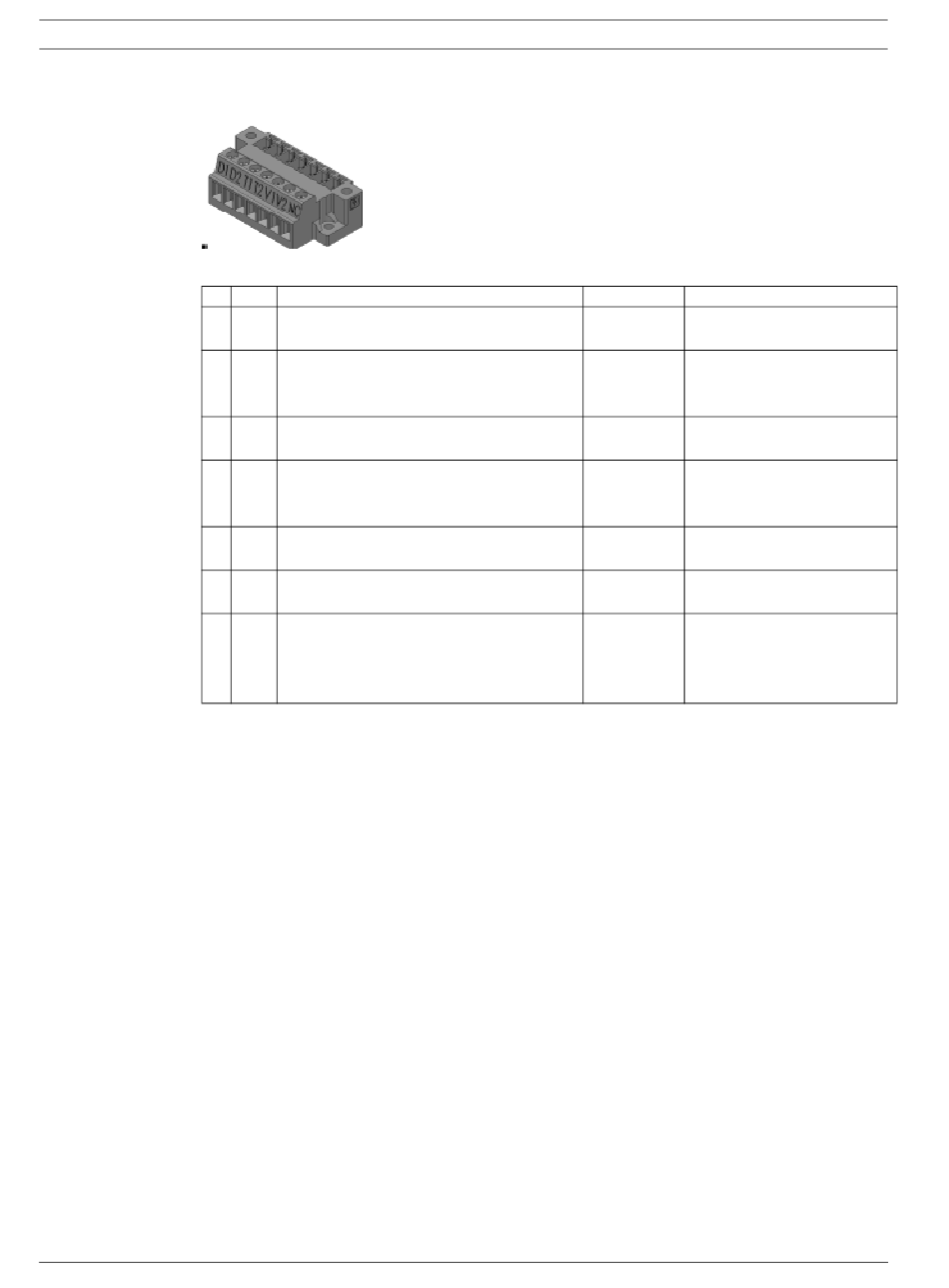

Afbeelding 5.1 Aansluitklem voor alarmuitgang
nr. Label Omschrijving
1
2
3
4
5
6
7
F.01U.166.250 | 1.0 | 2011.04
D1
Straler op alarmuitgang 1
D2
Straler op alarmuitgang 2
Spanningsvrij en ofwel open (straler uit-
modus) of gesloten (straler aan-modus)
T1
Sabotage-alarmuitgang 1
T2
Sabotage-alarmuitgang 2
Spanningsvrij en ofwel open ofwel
gesloten (verbreekcontact)
V1
Camera-alarmuitgang 1
V2
Camera-alarmuitgang 2
Niet
Niet aangesloten
aang
eslot
en
Installation Manual
VEI-30 Dinion Infrared Imager
Draadkleur
Wordt aangesloten op...
Zwart
Pin 1 van aansluitklem CN10
op één kanaal
Oranje
Pin 2 van aansluitklem CN10
op één kanaal
Bruin
Pin 1 van aansluitklem CN11
op één kanaal
Grijs
Pin 2 van aansluitklem CN11
op één kanaal
Wit
Pin 6 van aansluitklem X453
op processor PCBA
Geel
Pin 3 van aansluitklem X453
op processor PCBA
(niet
aangesloten)
Bosch Security Systems, Inc.
