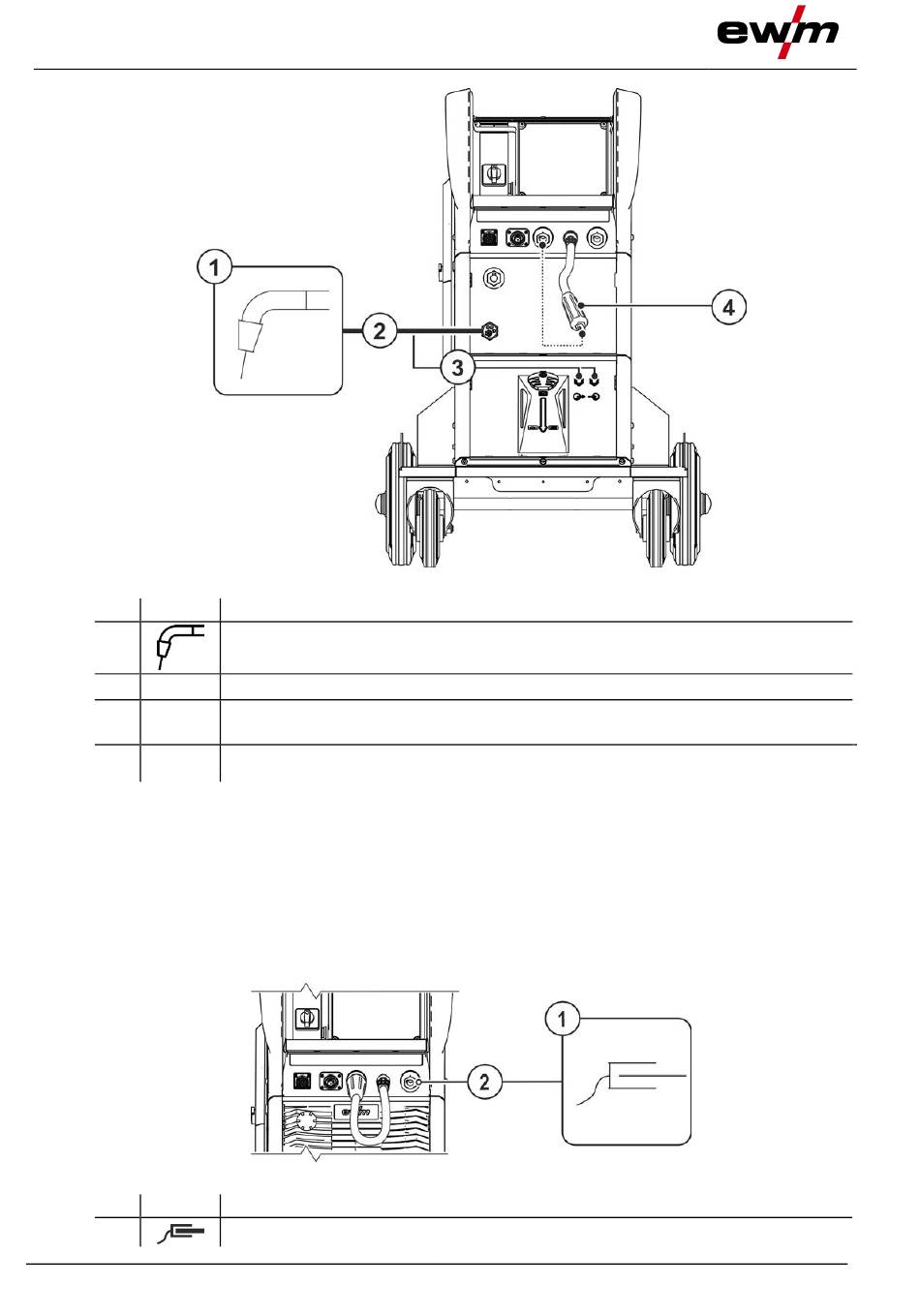

Opbouw en functie
MIG/MAG-lassen
Pos. Symbool Beschrijving
1
2
3
4
•
Polariteitskeuzestekker in de desbetreffende aansluitbus van de lasstroom "+" steken en naar rechts
draaien om te vergrendelen.
•
Steek de centrale stekker van de lastoorts in de centrale aansluiting en schroef hem vast met de war-
tel.
•
Klik de aansluitnippels van de koelvloeistofslangen in de betreffende snelkoppelingen vast:
Retour rood aan snelkoppeling rood (retourleiding koelmiddel) en
toevoer blauw aan snelkoppeling blauw (toevoerleiding koelmiddel)
5.2.3
Aansluiting werkstukleiding
Pos. Symbool Beschrijving
1
36
0
Lastoorts
Lastoortsslangpakket
Aansluiting koelmiddelleidingen (lastoorts)
Snelkoppelingen
Polariteitskeuzestekker, lasstroomkabel > zie hoofdstuk 5.1.13
0
Werkstuk
Afbeelding 5-15
Afbeelding 5-16
099-005609-EW505
05.12.2023
