Inspecteer & reinig de
brander
Hermonteren brander
16.Branderin-
spuitstuk
17. Ontstekings-
systeem
Schijn met een fel licht op de branderplaatjes eenmaal het branderrek verwijderd is.
Let op opeenhopingen van koolstof, ijzervijsel, stof, pluizen en/of alles wat de
doorstroming door de ruimtes tussen de branderplaatjes kan belemmeren. Hou de
brander zo vast dat al het vreemde materiaal van brander valt en gebruik een harde
borstel om het vuil los te maken en te verwijderen.

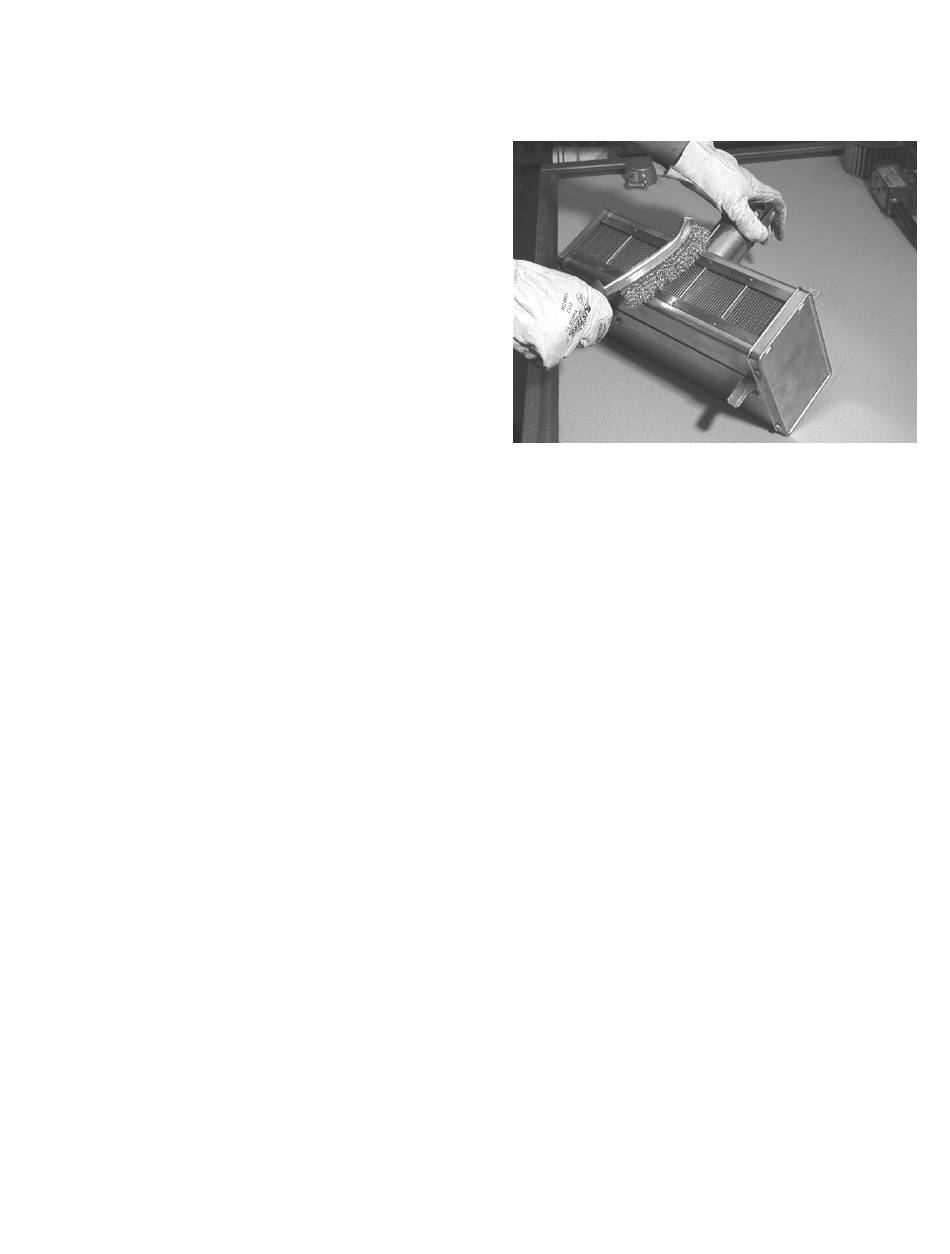

Figuur 15
Verwijder één van de brandereindplaten in het geval de brander zeer vuil is. Verwijder
de vier schroeven die de eindplaat op het branderhuis vastmaken. Tik lichtjes op de
eindplaat om ze te verwijderen.
Verwijder al het vreemde materiaal van de brander en de venturi. Eénmaal de brander
voldoende proper is, hermonteert u de eindplaat en zorgt u ervoor dat ze goed op
het branderhuis aansluit. OPMERKING: Vervang de brander als één van de
onderdelen beschadigd of aangetast is.
Inspecteer de binnenkant van de warmtewisselaar (terwijl de brander
verwijderd is)
Schijn met een sterk licht in elke warmtewisselaarssectie bij de brandervlamingang
van elke pijp. Controleer de buitenkant van de pijp waar de verkleuring duidelijk is
terwijl het licht in de warmtewisselaar schijnt. Doe dit voor elke warmtewisselaarspijp.
In het geval het licht op de vastgestelde verkleuring van de branderpijp zichtbaar
wordt, vervang dan de warmtewisselaar.
Herhaal de stappen om de brander te verwijderen (zie hoger "Brander verwijderen" in
omgekeerde volgorde.
Het branderinspuitstuk moet normaal gezien enkel vervangen worden wanneer er
een gasconversie plaatsvindt. Wanneer u een vervangingsinspuitstuk bestelt, specifieer
dan de calorische waarde (MJ/m
serienummer van het toestel. Pas ervoor op de venturi tube en/of de
inspuitondersteuning niet te beschadigen terwijl u het branderinspuitstuk verwijdert
of vervangt.
Ontstekingselektrode - We verwijzen naar figuur 11 om de plaats van de
ontstekingselektrode te bepalen. Maak de draad los; verwijder de schroef en de
ontstekingselektrode. Reinig het ontstekingsmechanisme met een amarildoek.
De vonkruimte moet 3 mm bedragen. Zie figuur 16a.
BELANGRIJK: Tijdens het hermonteren moet de draad aan de onstekingselektrode
bevestigd blijven.
3
) en de gasdensiteit, samen met het model en het
