Kleminrichting KV31 • Voor leidingen met ø 50 ... 220 mm
3 Montage met bronhouder VEGASOURCE 81, 82, 83
7
1
2
3

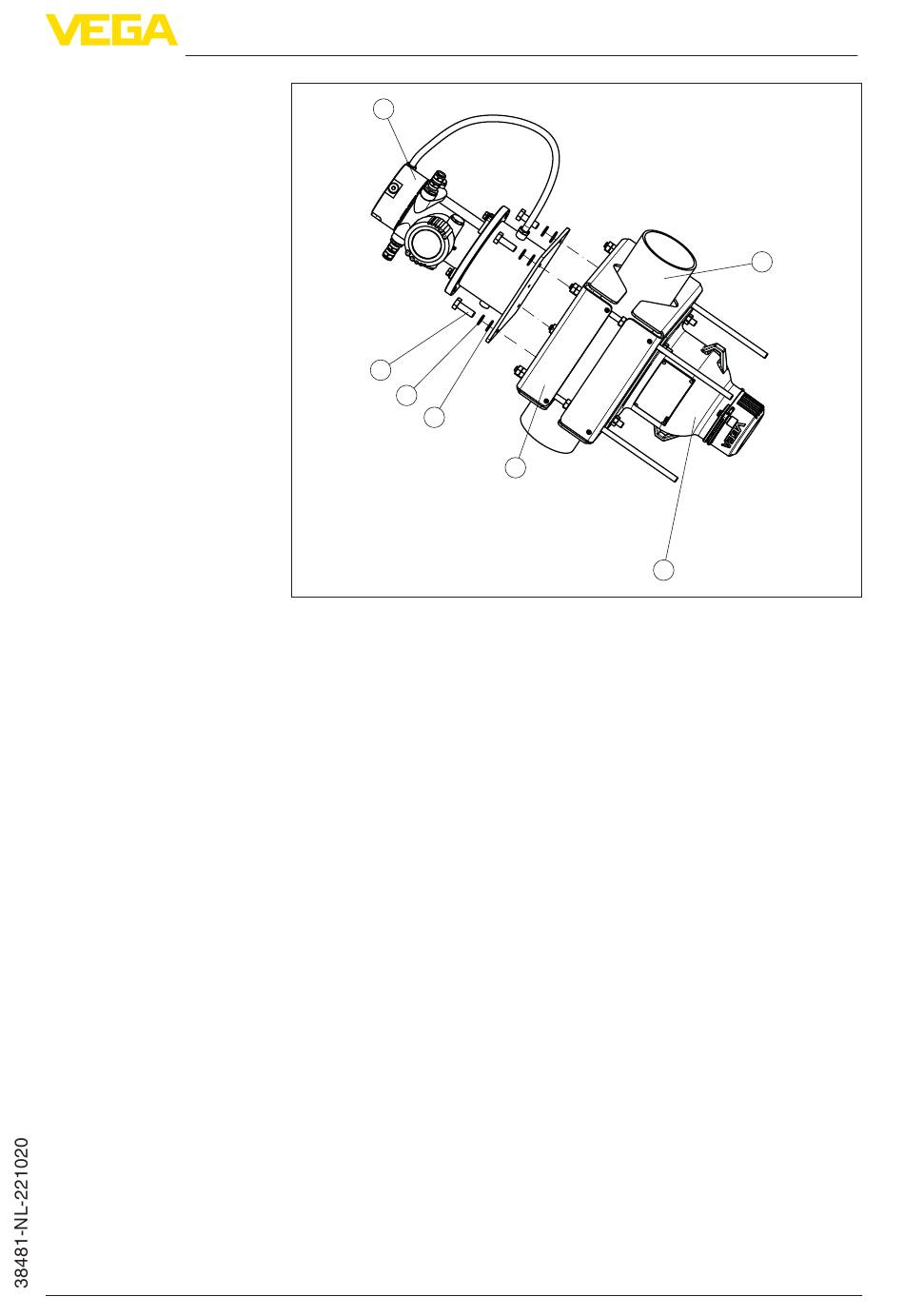

Fig. 16: Kleminrichting met waterkoeling (met VEGASOURCE 31, 35)
1
Zeskantbout M10 x 30 resp.
2
Veerring voor M10 resp.
3
Vulring voor M10 resp.
4
Klem, sensorzijde (MINITRAC)
5
Stralingsbronhouder
6
Pijp
7
Niveausensor MINITRAC met behuizingskoeling en behuizings-koeldeksel
3.5
Passieve zonwering
Wanneer radiometrische sensoren constant of tijdelijk aan directe
zonnestralen worden blootgesteld, kan de sensor tot ontoelaatbare
temperturen opwarmen. De temperatuur aan de sensor wordt door
directe zonnestralen 20 K hoger. Foutmetingen en in het ernstigste
geval permanente beschadiging kunnen het gevolg zijn.
De beste mogelijkheid, om de extra temperatuurverhoging door zon-
nestralen te vermijden, is de sensor te voorzien van een passend dak.
In situaties, waar dit niet of alleen met grote inspanning mogelijk is,
is de passieve zonwering geschikt. Deze kan de sensortemperatuur
door zonnestralen met 10 K verminderen.
De passieve zonwering is geschikt voor radiometrische sensoren van
het type FIBERTRAC, SOLITRAC, MINITRAC en POINTRAC.
Het zonnedak voor de behuizing beschermt de sensorbehuizing
met de elektronica tegen directe zonnestralen en voorkomt daarmee
oververhitting van de elektronica.
Bij sensoren van het type FIBERTRAC en SOLITRAC bestaat de
passieve zonwering uit twee modules, het behuizingszonnedak en
een zonweringsslang.
4
/
" x 3½ (4 stuks)
3
8
/
" (4 stuks)
3
8
/
" (4 stuks)
3
8
6
5
19
