4 Monteren
16
Voor het vastschroeven van de beugel op de sensor zijn twee varian-
ten mogelijk, zie de volgende afbeelding:

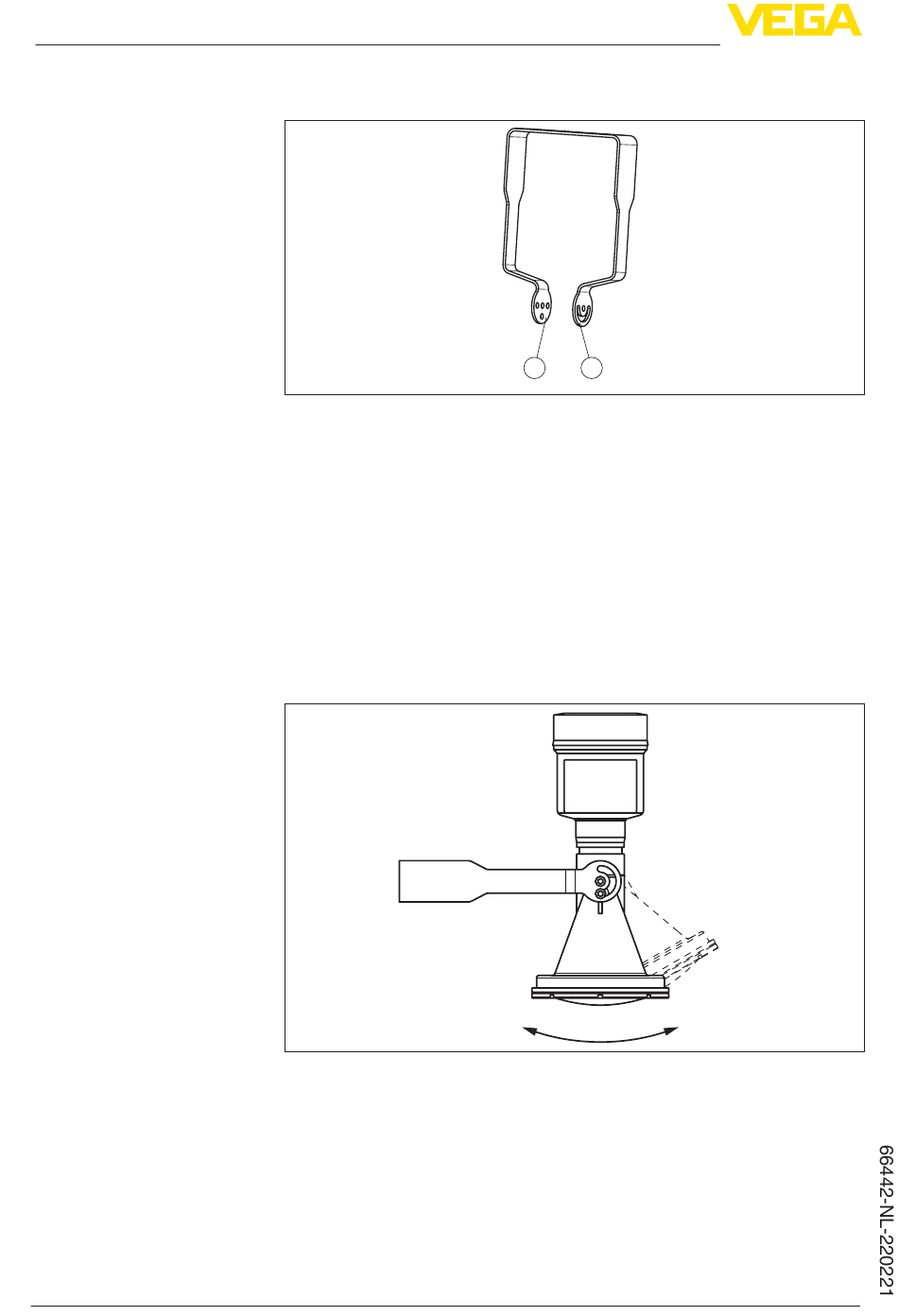

Fig. 6: Montagebeugel voor vastschroeven op de sensor
1
Voor hellingshoek in stappen
2
Voor hellingshoek traploos
Afhankelijk van de gekozen variant kan de sensor als volgt in de
beugel worden verdraaid:
•
Eenkamerbehuizing
– Hellingshoek in drie stappen 0°, 90° en 180°
– Hellingshoek 180° traploos
•
Tweekamerbehuizing
– Hellingshoek in twee stappen 0° en 90°
– Hellingshoek 90° traploos
Fig. 7: Verstelling van de hellingshoek
1
2
VEGAPULS 6X • Tweedraads 4 ... 20 mA/HART
