1. Schroef
2. Flensbout
4. Verwijder de flensbout en de moeren van elke glijder.
5. Zet de glijders in de gewenste stand en zet ze vast met
de flensbouten en de moeren.
Opmerking: Gebruik uitsluitend de bovenste of
middelste openingen om de glijders af te stellen. De
onderste openingen worden gebruikt als de glijders op
een Guardian-maaidek worden omgewisseld, waarbij
zij de bovenste openingen op de andere kant van het
maaidek worden.
6. Draai de schroef vooraan elke glijder aan tot 9 à 11 Nm.
Antiscalpeerrollen afstellen
Als u de maaihoogte wijzigt, stel dan de hoogte van de
achterste antiscalpeerrollen in.
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de gashendel op Langzaam, schakel de motor uit,
verwijder het contactsleuteltje en wacht totdat alle
bewegende delen tot stilstand zijn gekomen voordat u
de bestuurdersstoel verlaat.
3. Nadat u de maaihoogte hebt ingesteld, moet u de
flensmoer, de lagerbus, het afstandsstuk en de bout
verwijderen om de rollen in te stellen

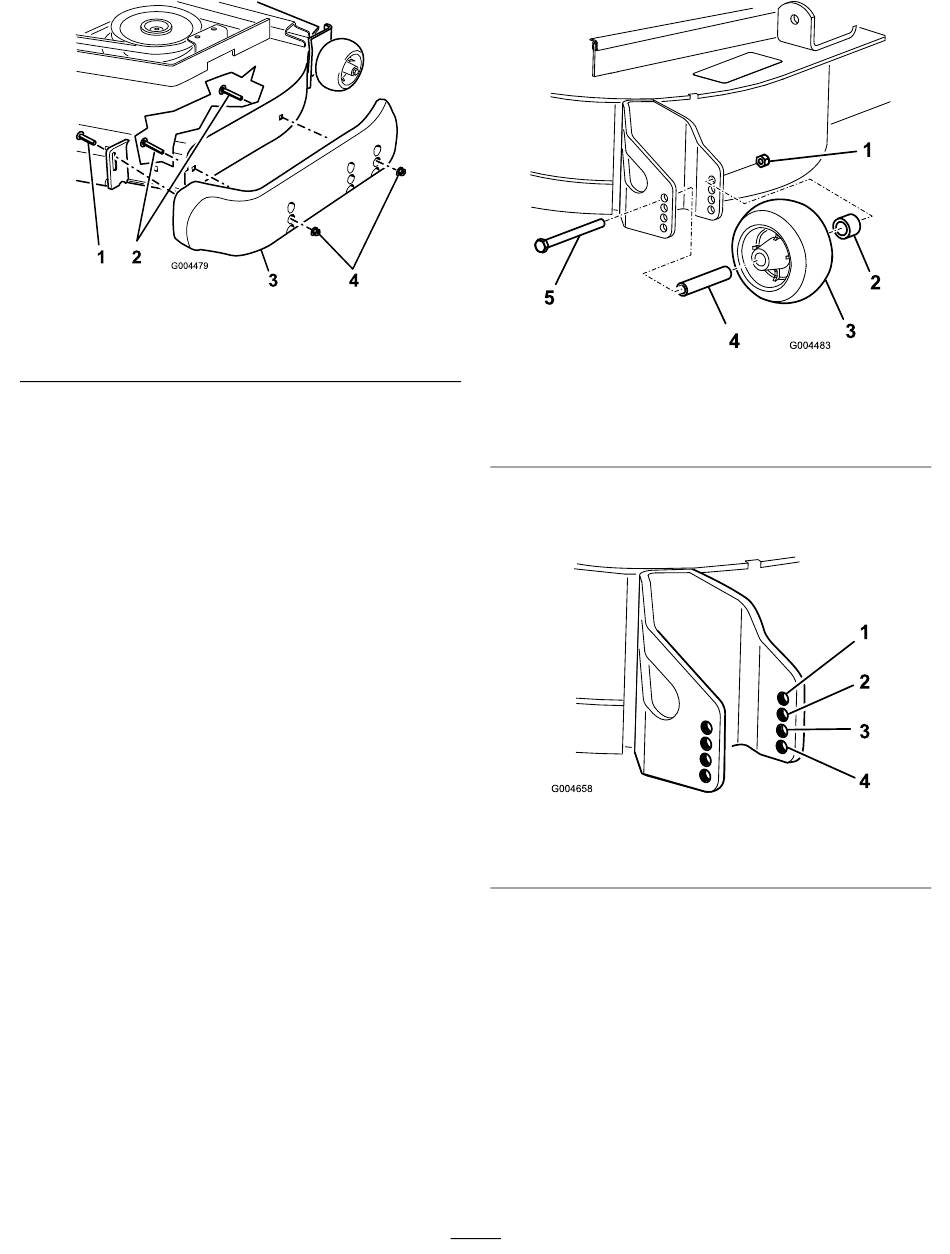

Figuur 21
3. Glijder
4. Moer
(Figuur
1. Flensmoer
2. Lagerbus
3. Antiscalpeerrol
4. Kies een opening en let er hierbij op dat de
antiscalpeerrol is geplaatst bij de dichtstbijzijnde, door
u gewenste corresponderende maaihoogte
1. 38 mm
2. 51 mm
5. Monteer de flensmoer, de lagerbus, het afstandsstuk
en de bout.
Opmerking: Vastdraaien met een torsie van
22).
54-61 Nm
Rollen instellen
Monteer de rollen in de laagste stand als de machine wordt
gebruikt bij een maaihoogte van meer dan 64 mm en in
de hoogste stand als de machine wordt gebruikt bij een
maaistand van minder dan 64 mm.
1. Schakel de aftakas uit, zet de rijhendels in de
neutraalstand en stel de parkeerrem in werking.
28
Figuur 22
4. Afstandsstuk
5. Bout
Figuur 23
3. 64 mm
4. 76 mm en hoger
(Figuur
22).
(Figuur
23).
