Storingen / reparatie
Reparatie

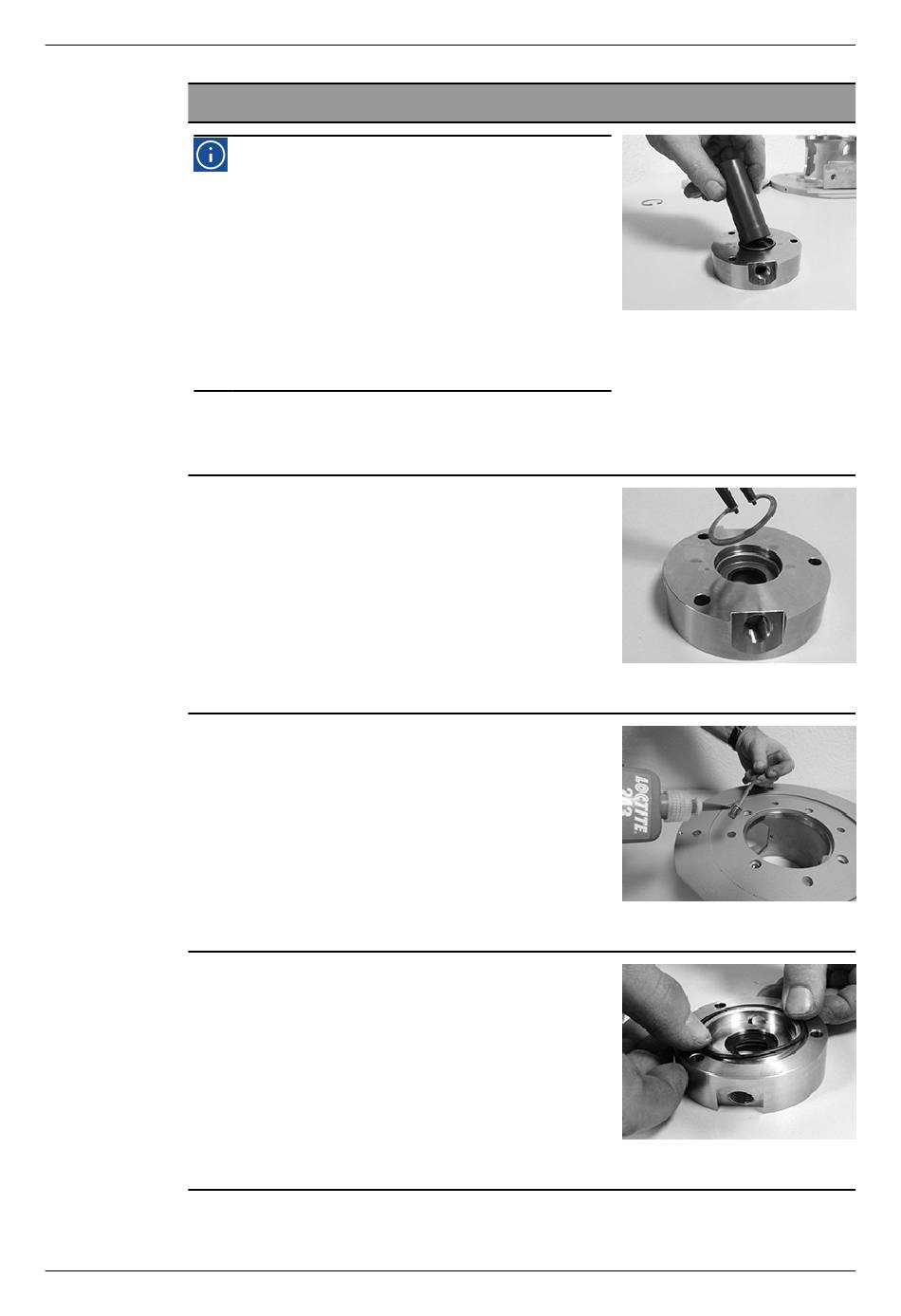

Motor, lantaarn, pompas monteren
Oliekeerring (0421.06) met water bevochtigen en
in de afdichting (0491.00) drukken. Montagehuls
gebruiken.
Borgring 0932.09 in de afdichting (0491.00)
leggen.
Inbusbout (0914.05) met Loctite 243 bevochtigen
en tussenlantaarn (0346.00) met de lantaarn
(0340.00) verbinden.
Draaimoment M8: 10 Nm.
O-ring (0412.02) bevochtigen en in de afdichting
(0491.00) leggen.
52
Verklaring !
De verwerkingsstappen van
Afbeelding 23, pagina 52 tot
Afbeelding 31, pagina 54 geven de
montage weer van de gespoelde
glijringafdichting.
Bij uitvoering met eenvoudige
glijringafdichting (zonder
afdichtingspatronen) vanaf Afbeelding 32,
pagina 54 verder lezen.
Afb.23:
Oliekeerring
Afb.24:
Borgring
Afb.25:
Loctite 243
Afb.26:
O-ring
BA.H2A.KYY.001.NL_1
07.12.2017
