BUITENBOORDMOTOR INSTALLEREN
Versleten, loszittende of vastgelopen stuurcomponenten kunnen leiden tot verlies van de macht over de boot.
Inspecteer alle stuurbevestigingsonderdelen op tekenen van slijtage, smeer al het bevestigingsmateriaal en
controleer of al het bevestigingsmateriaal is aangehaald volgens de vereisten in het inspectie- en
onderhoudsschema.

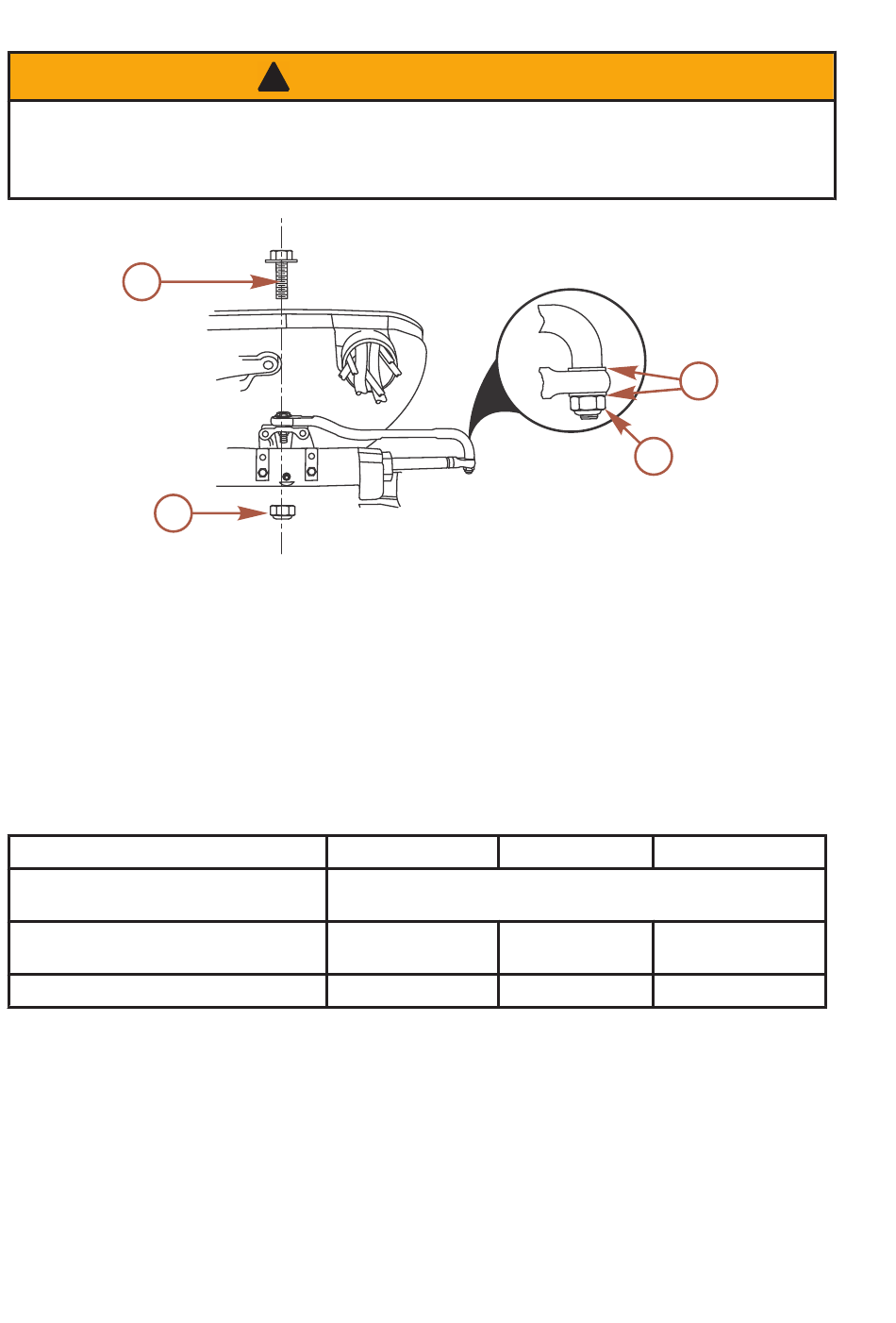

a
b
a -
Speciale ringkopbout (ond.-nr.
10-849838)
b -
Nylon borgmoer - gebruikt op kopbout
(ond.-nr. 11-826709113)
1.
Bevestig de stuurstang aan de stuurkabelkoppeling met twee vlakke ringen "c" en een zelfborgende
borgmoer met nylon inzetstuk "d". Draai de borgmoer helemaal aan en draai hem vervolgens een
kwartslag terug.
2.
Bevestig de stuurstang op de motor met de speciale ringkopbout "a" en de zelfborgende borgmoer met
nylon inzetstuk "b".
3.
Haal eerst de kopbout en dan de borgmoer aan volgens de specificaties.
Beschrijving
Kabelkoppelingsmoer met nylon
inzetstuk "d"
Borgmoer met nylon inzetstuk "b" voor
kopbout
Speciale ringkopbout
Montagehoogte buitenboordmotor bepalen
De volgende hoogte-instellingen voor de montage van de buitenboordmotor zullen goed werken op de meeste
installaties, maar omdat boot- en/of rompmodellen onderling verschillen, dient u de instelling te controleren door
een proefvaart met de boot te maken. Zie Watertest.
•
Als de motor te hoog op de spiegel wordt gemonteerd, zal de waterinlaat lucht naar binnen zuigen, wat
tot cavitatie leidt. (Bij cavitatie zal de motor bij vlagen overtoeren maken, waardoor de stuwkracht
afneemt). Dit kunt u voorkomen door de motor op de juiste hoogte af te stellen.
•
Bij een te lage afstelling op de spiegel zal de motor te veel afremmen.
WAARSCHUWING
!
Nm
Haal de borgmoer helemaal aan en draai vervolgens een
27
27
60
c -
Platte ring (2)
d -
Nylon borgmoer - gebruikt op kabelkoppeling
(ond.-nr. 11-826709113)
lb. in.
kwartslag terug.
c
d
2767
lb. ft.
20
20
