1.3 Beoogd gebruik
Aanvullingen voor de roterende DRIVE-CLiQ-encoder voor veiligheidstoepassingen
(afkorting Q22 en Q23)
De SIMOGEAR-transmissiemotor met roterende DRIVE-CLiQ-encoder is voorzien van een
signaalgele markering op de ventilatorkap. Op het vermogensplaatje is de benaming SI04
voor de DRIVE-CLiQ roterende encoder vermeld.

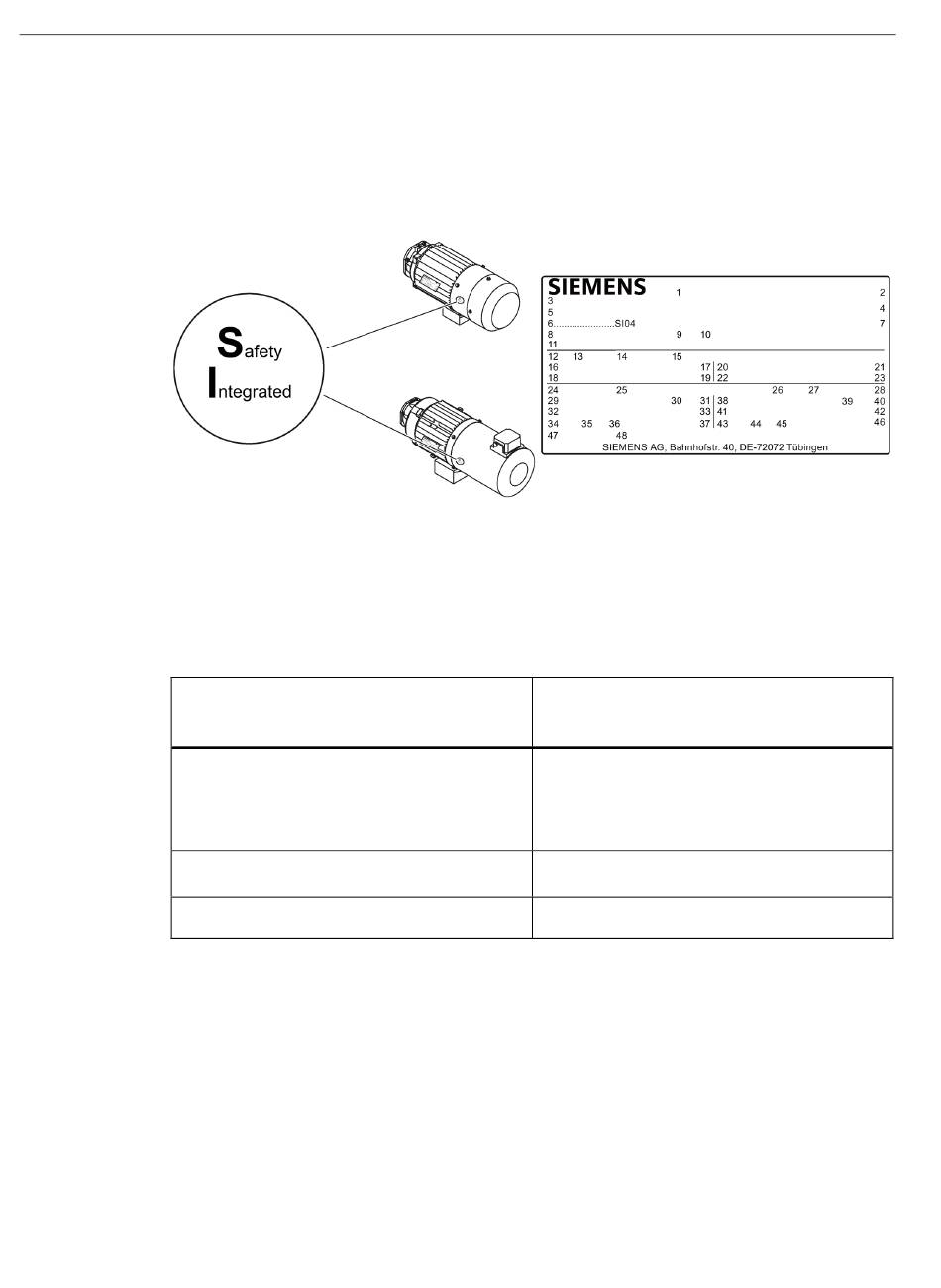

Afbeelding 1-1
De montage van de encoder voldoet aan de geldende, in de verklaring van conformiteit
vermelde normen voor veiligheidsgerelateerde toepassing. Neem de aanwijzingen in
hoofdstuk Waarborgen van de functionele veiligheid (Pagina 15) in acht. Siemens AG is niet
aansprakelijk voor letsel en schade als gevolg van het niet in acht nemen van informatie in
deze bedieningshandleidingen.
De roterende DRIVE-CLiQ-encoder is geschikt
voor toepassing in de volgende omgeving
Veiligheidsgerelateerde systemen tot
•
•
Typische industriële omgeving
bv. opstelling binnen voor transporttechniek
Onder voorwaarden in haveninstallaties
De transmissiemotor met roterende DRIVE-CLiQ-encoder is alleen met een geschikte
encoderevaluatie op de SINAMICS S120 met overeenkomstige veiligheidsinstellingen (u vindt
nadere informatie in de documentatie van de SINAMICS S120) en geactiveerde
motorbeschermingsevaluatie veilig.
De roterende DRIVE-CLiQ-encoder is ontworpen voor een maximaal aandrijftoerental
(motortoerental) van 4500 min
De roterende DRIVE-CLiQ-encoder is ontworpen voor een maximaal hoekversnelling van de
motor van 4000 rad/s
8
Markering voor functionele veiligheid
SIL2 / SIL3 volgens EN 61800-5-2
PLd / PLe volgens EN ISO 13849-1 en
EN ISO 13849-2
.
2
De roterende DRIVE-CLiQ-encoder is niet
geschikt voor toepassing in de volgende
omgeving
Gebruik in een explosiegevaarlijke omgeving
Ruwe en zware industriële omgeving
bv. offshore of chemische industrie
Omgevingen met directe belasting door zeewater
of zout spatwater
.
-1
Bedieningshandleiding, 07/2021, A5E51610686A/RS-AB
BA 2331
