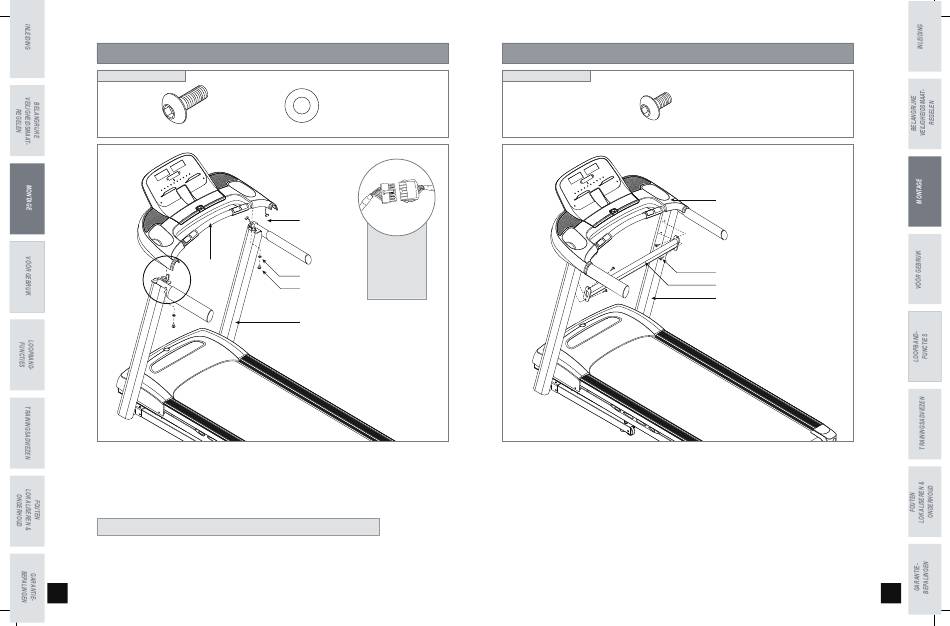

MONTAGE STAP 3
SCHROEVENZAK 3 BEVAT:
Schroef (D)
25 mm
Aantal: 2
CONSOLE
BEVESTIG
EERST DE
LINKER
ZIJDE
A) Ontgrendel met uw voet het vergrendelingspedaal en klap de loopband uit.
B) Maak schroevenzak 3 open.
C) Steek de console voorzichtig op de consolestang. Bevestig eerst de linker zijde met 1
schroef (D) en 1 oplegring (E) aan de consolestang.
Opmerking: Draai de schroeven (D) pas na montagestap 4 helemaal vast.
D) Verbind de consolekabels met elkaar en berg de overtollige kabel voorzichtig op in de
consolestang.
E) Bevestig de rechter zijde met 1 schroef (D) en 1 oplegring (E) aan de consolestang.
6
Oplegring (E)
16 mm
Aantal: 2
CONSOLEKABELS
Opmerking:
Zorg er voor
dat u tijdens de
montage geen
OPLEGRINGEN (E)
kabels
SCHROEVEN (D)
vastklemt.
CONSOLESTANG
MONTAGESTAP 4
SCHROEVENZAK 4 BEVAT:
Schroef (H)
15 mm
Aantal: 4
A) Maak schroevenzak 4 open.
B) Stel de gaten van de steunstang af op de gaten van de consolestang.
C) Bevestig de steunstang met 4 schroeven (A) aan de consolestang.
Opmerking: Als u de rechter zijde vastdraait, moet u er op letten dat u geen kabels bescha-
digt.
D) Draai alle consoleschroeven (montagestap 3) en de schroeven van de steunstang (stap C)
helemaal vast.
CONSOLE
SCHROEVEN (H)
STEUNSTANG
CONSOLESTANG
7
