▼ Onderlinge verbinding tussen de
buitenunit en de binnenunit
1
Respecteer tijdens het aansluiten van de
verbindingskabels de overeenstemming tussen de
merktekens van het klemmenbord van de binnenunit
en dat van de buitenunit.
Door een verbindingsfout kan een van de
apparaten defect raken.
▼ Elektrische backup
2
Sluit de elektrische voeding van de backup aan.
- Backup 3 kW: kabel 3G2.5 mm² (fase, nulleider,
aarde) tot aan de zekeringkast. Beveiliging d.m.v. een
aardlekschakelaar [16 A curve C].
of
- Backup 6 kW (optie): kabel min. 3G4 mm² (fase,
nulleider, aarde) tot aan de zekeringkast. Beveiliging
d.m.v. een aardlekschakelaar [32 A curve C].
fi g. 13 - Kabeldoorgangen
- 16 -
■ Klemmenbord
verwarming
1
2
3
3G2.5mm² min
2
L N
230 V ~
C 16A

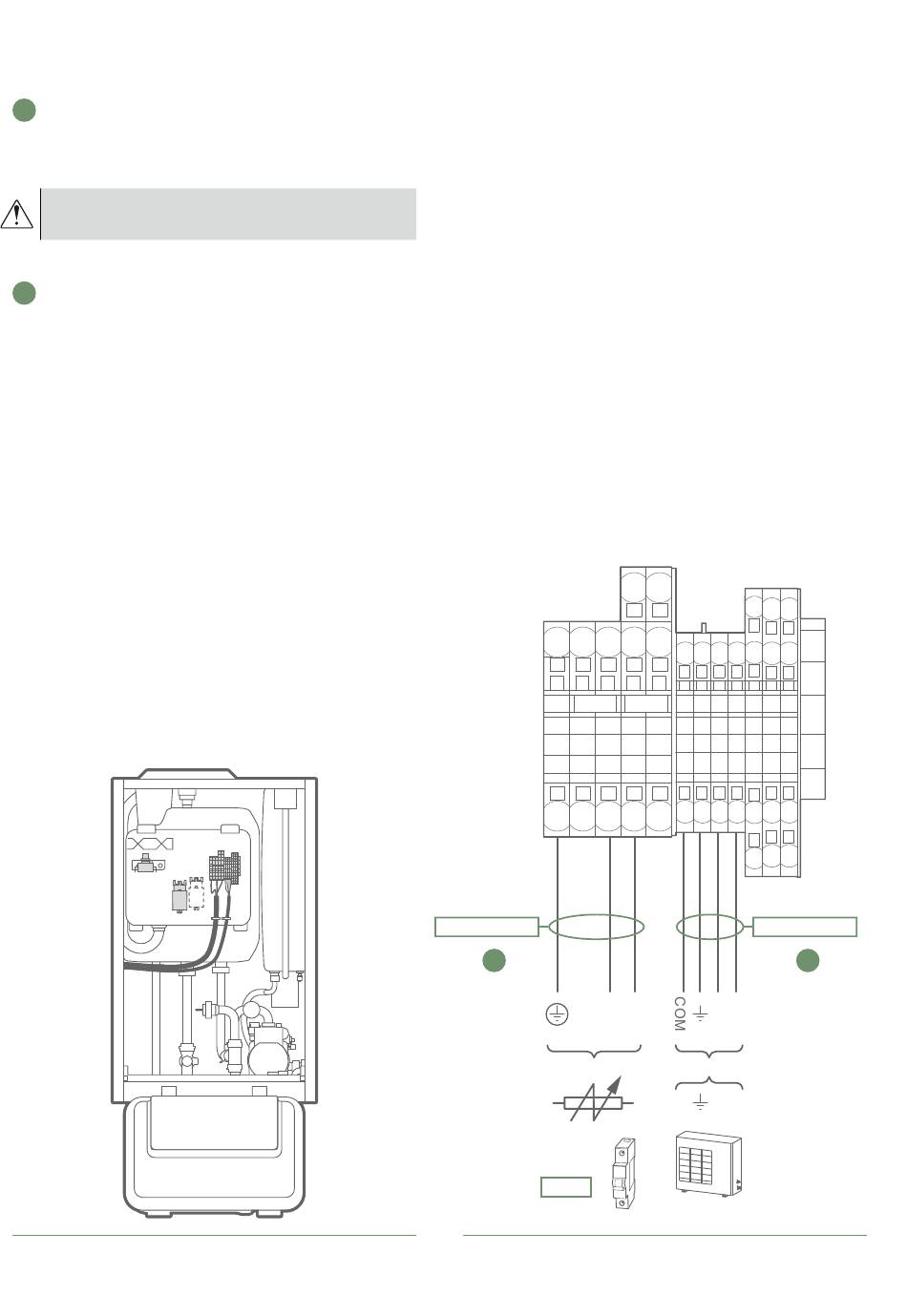

fi g. 12 - Aansluitingen Voeding
kast
elektrische
4
6
12
14
7
5
13 15
8 9 10
11
4G1.5mm² min
L N
3
1
2
backup
16
17
1
