Productbeschrijving
3.1
Productopbouw
3
1
1

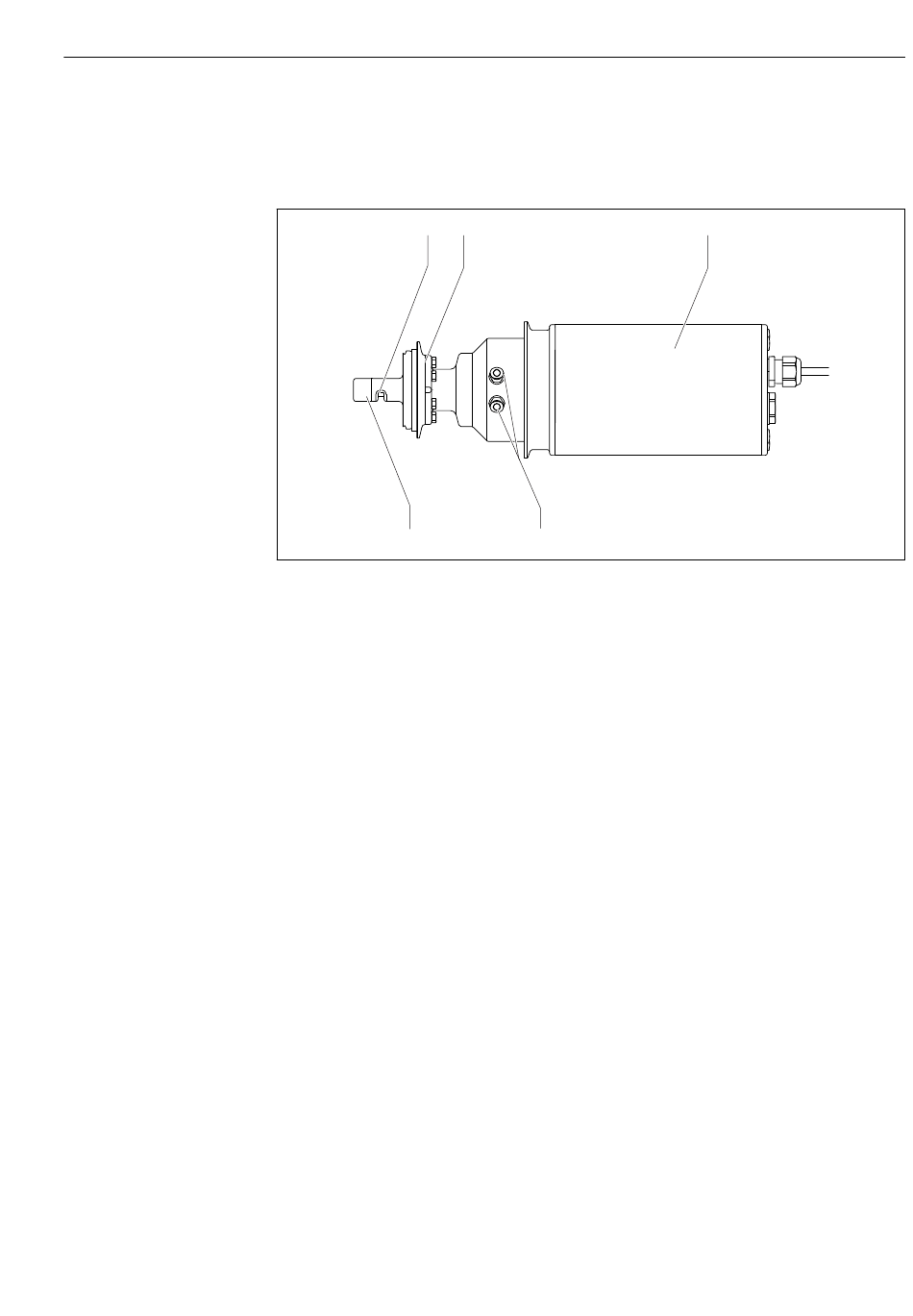

Processpectrometer CKI50
1
Meetkop
2
Koelaansluitingen voor waterkoeling
3
Meetopening
4
Procesaansluiting
5
Elektronica
De processspectrometer kan direct in-line worden toegepast zonder extra monstername.
Alle noodzakelijke modules zijn opgenomen in de elektronica:
• Voedingsspanning
• Lichtbronnen
• Spectrometer
Ontvangt de meetsignalen, digitaliseert deze en zet deze om in een meetwaarde.
• Microprocessor
Verantwoordelijk voor het aansturen van de interne processen en het overdragen van de
gegevens.
• Processoreenheid
De processspectrometer bevat de volgende lichtbron:
Halogeenlamp: 380 ... 830 nm
3.2
Meetprincipe
De processspectrometer gebruikt optische signalen om het medium te analyseren.
Informatie over het medium kan daarom worden uitgestuurd als meetparameters. Deze
meetparameters kunnen worden weergegeven via de transmitter en worden gebruikt om
het proces te bewaken of direct te regelen. De processspectrometer meet het deel van het
monster dat zich in de meetopening van de meetkop bevindt. Het monster wordt met licht
verlicht en er vindt een interactie plaats tussen het monster en het invallende licht. Het
doorgelaten licht wordt via het observatievenster weer opgevangen en geanalyseerd in de
elektronica. Het spectrum van het verzamelde licht wordt vervolgens geanalyseerd en de
betreffende meetparameter wordt berekend.
