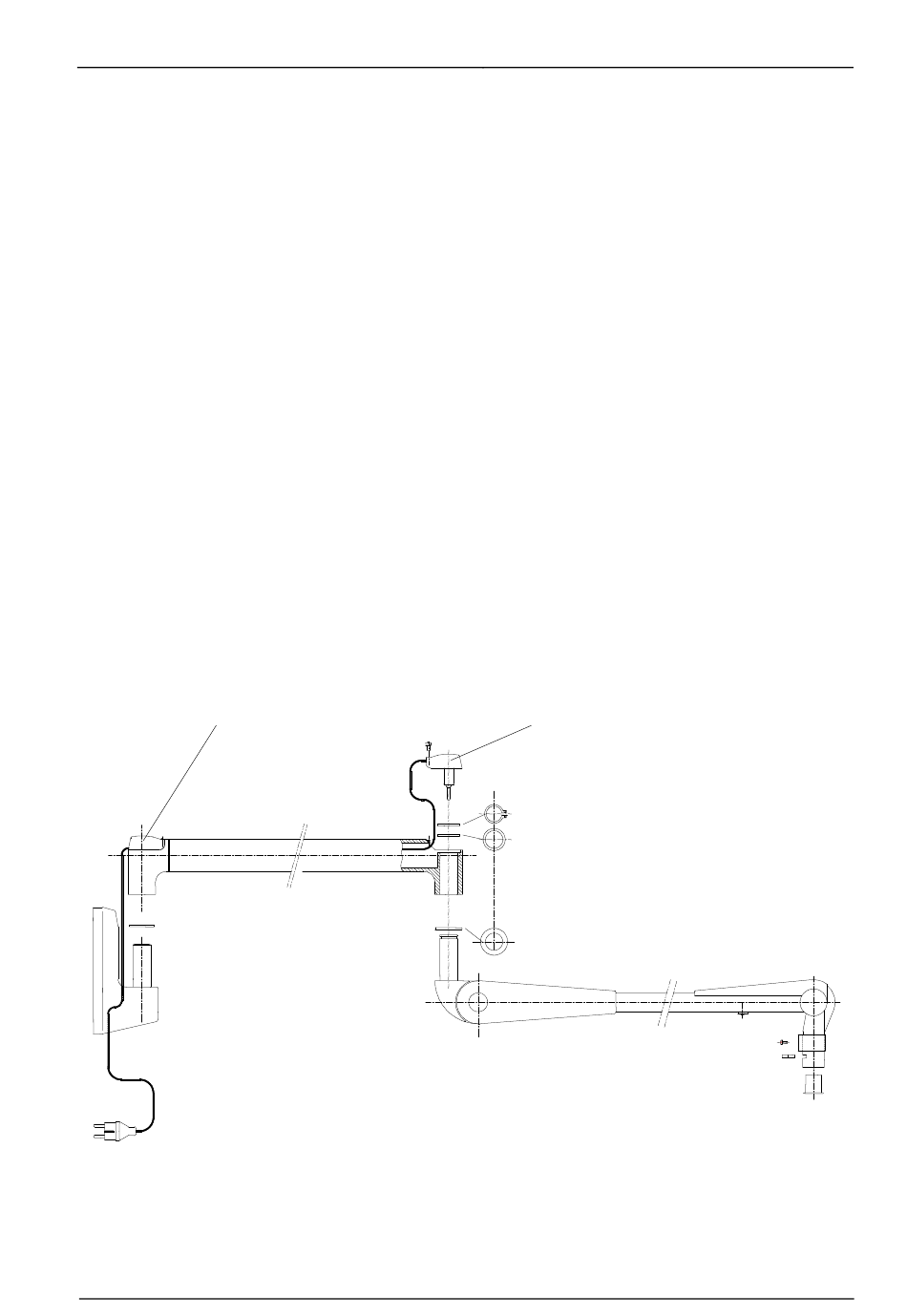

Plafond- wandbevestiging
Steek de bovenste scharnierarm aan de kant van de elektrische aansluiting op de gemonteerde
wandconsole.
Bij een lamp met ingebouwde trafo steekt u de stekker in het stopcontact.
Als de elektrische aansluiting zich onder de wandconsole bevindt (geen stekker), dan wordt de desbetreffende kabel
onder de kap 1 aangesloten op de contactstrip die zich daar bevindt.
Let op! Bij de aansluiting mag nog geen stroom aanwezig zijn!
Veerarm demonteren
Bij de demontage van de veerarm gaat u als volgt
te werk:
•
Trek de elektrische aansluiting eraf (bij directe
wandaansluiting door de zekering).
•
Schroef de kap 2 (met sleepcontactstekker)
van de scharnierarm af.
•
Trek de kap 2 naar boven toe eraf door deze
aan de zijkant bij elkaar te drukken.
•
Verwijder de compensatiering en de borgring
met de montagetang en trek de veerarm er
naar beneden toe af.
1
59500001
6.2 Wandbevestiging
Veerarm monteren
Bij de montage van de veerarm gaat u als volgt te
werk:
•
Schroef de kap 2 (met sleepcontactstekker)
van de scharnierarm af.
•
Schuif de scharnierarm van onderaf in de
bovenste scharnierarm.
•
Schuif de compensatiering en de borgring in
de juiste volgorde op de aansluitbuis van de
veerarm.
•
Plaats de compensatiering en de borgring.
Daarbij moet erop worden gelet dat de
borgring
koppelingspen
montagetang).
•
Steek de kap weer op de scharnierarm en
schroef deze vast.
Uitgave 01
Dr. Mach
correct
in
de
klikt
2
24.10.01 / Bak pagina 23/36
Lampen + techniek
groef
van
de
(hulpgereedschap:
