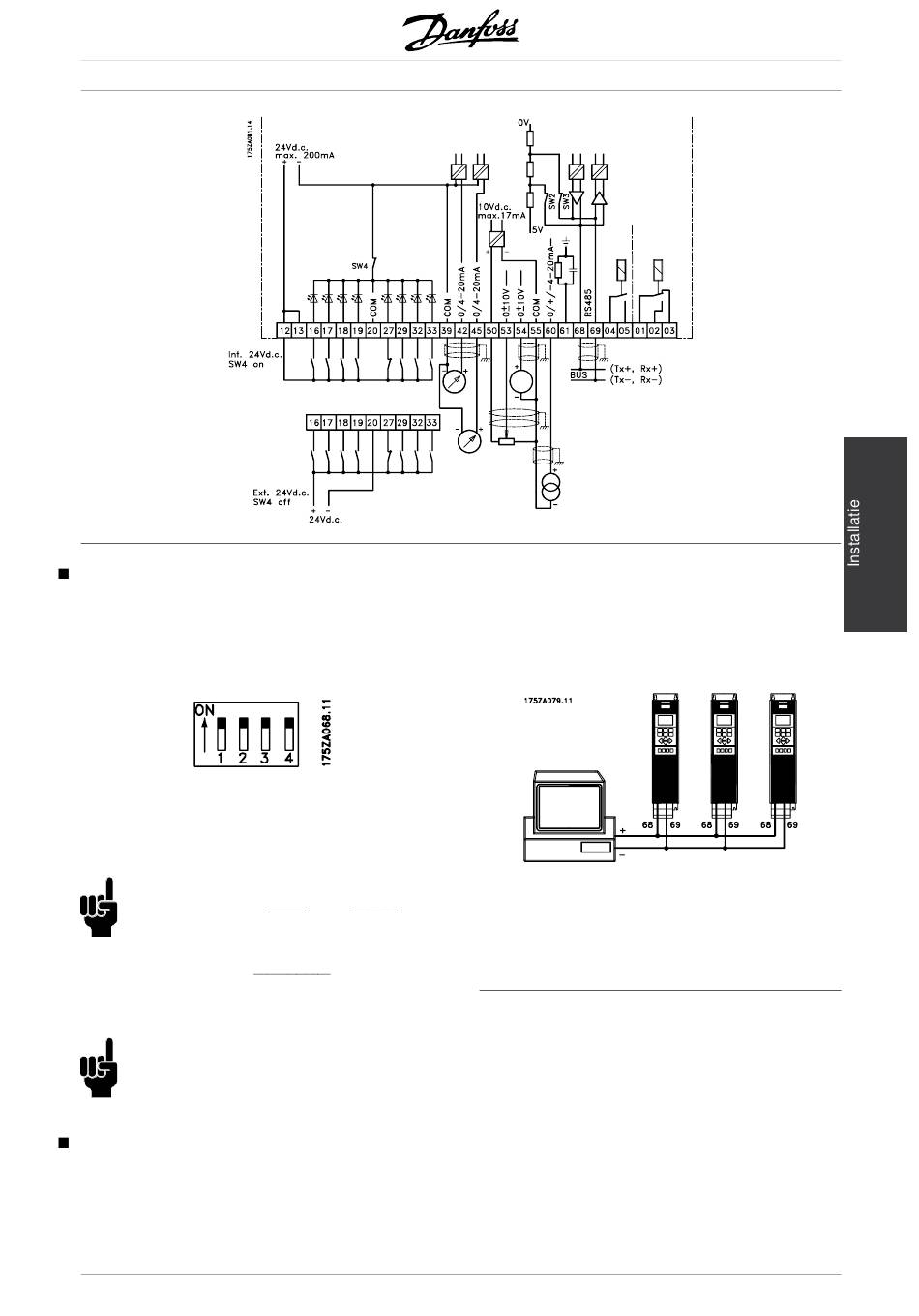

Schakellaars 1-4
De dipswitch bevindt zich op de stuurkaart.
Deze wordt gebruikt voor seriële communicatie
en externe DC-voeding.
De weergegeven stand van de switches is
de fabrieksinstelling.
Schakelaar 1 heeft geen functie.
Schakelaars 2 en 3 dienen om een RS-85-interface
op de seriële communicatiebus aan te sluiten.
NB!:
Wanneer de VLT het eerste of het laatste
toestel is op de seriële communicatiebus,
moeten de schakelaars 2 en 3 op die VLT
op ON gezet worden. Bij alle andere VLT's op de
seriële communicatiebus moeten de schakelaars
2 en 3 op OFF gezet worden.
NB!:
Wanneer switch 4 op "OFF" staat, is de externe
24 V DC-voeding galvanisch geïsoleerd van
de VLT-frequentieomvormer.
Busaansluiting
De seriële busaansluiting volgens de norm RS 485
(2-conductor) wordt aangesloten op de klemmen
68/69 van de frequentie-omvormer (signalen P en
MG.61.B3.10 - VLT is een geregistreerd handelsmerk van Danfoss
®
VLT
Serie 6000 HVAC
N). Signaal P is de positieve potentiaal (TX+, RX+) en
signaal N is de negatieve potentiaal (TX-, RX-).
Als er meer dan een frequentie-omvormer op een
gegeven master moet worden aangesloten, dient
u parallelle aansluitingen te gebruiken.
Ter voorkoming van potentiaalcompensatiestromen
in de afscherming kan de kabelafscherming
worden geaard via klem 61, die op het frame
is aangesloten via een RC-link.
89
