Soliswitch FTE20
LET OP
Het instrument met scharnierende draaivleugel werkt niet correct wanneer de
transportborging is geblokkeerd.
‣
Verwijder de transportborging (kunststof net rondom de peddel) voor de installatie.
1.
1
4

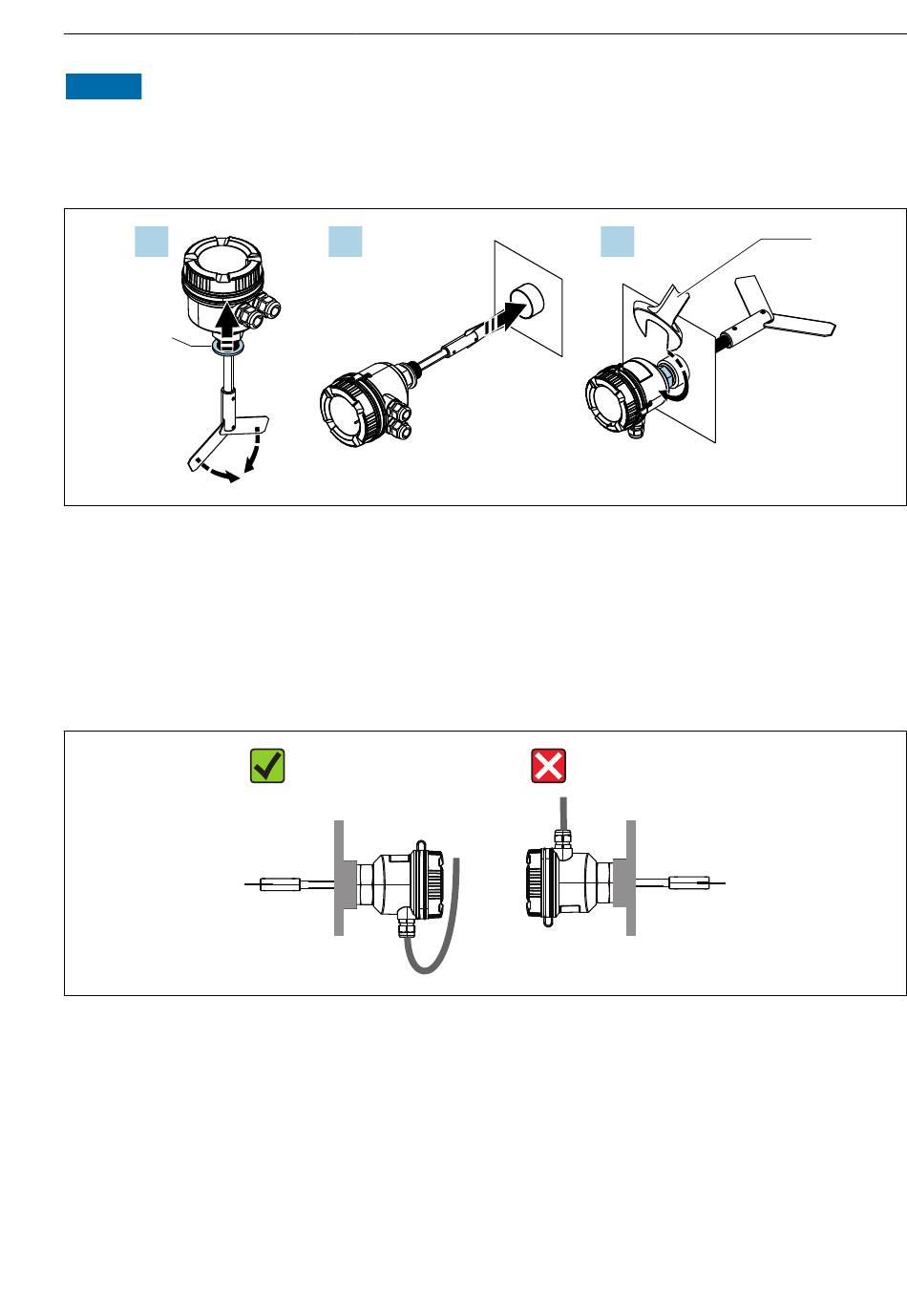

Installatie van de versie met scharnierende draaivleugel
1
Bevestig de afdichtingsring (1) 60x48x3 mm (2,36x1,89x0,12 in).
2
Schuif de draaivleugel in de aansluitflens (3).
3
Zet de moer vast met een steeksleutel AF 60 (2).
4.2.1
Verdraai de behuizing in de correcte positie
5
Correcte positie behuizing
4.2.2
Installatie van de flensuitvoering
De flensuitvoering is leverbaar als toebehoren. De afmetingen zijn opgenomen in de
"Technische gegevens" .
Endress+Hauser
2.
Montageprocedure
3.
2
A0017363
A0017364
9
