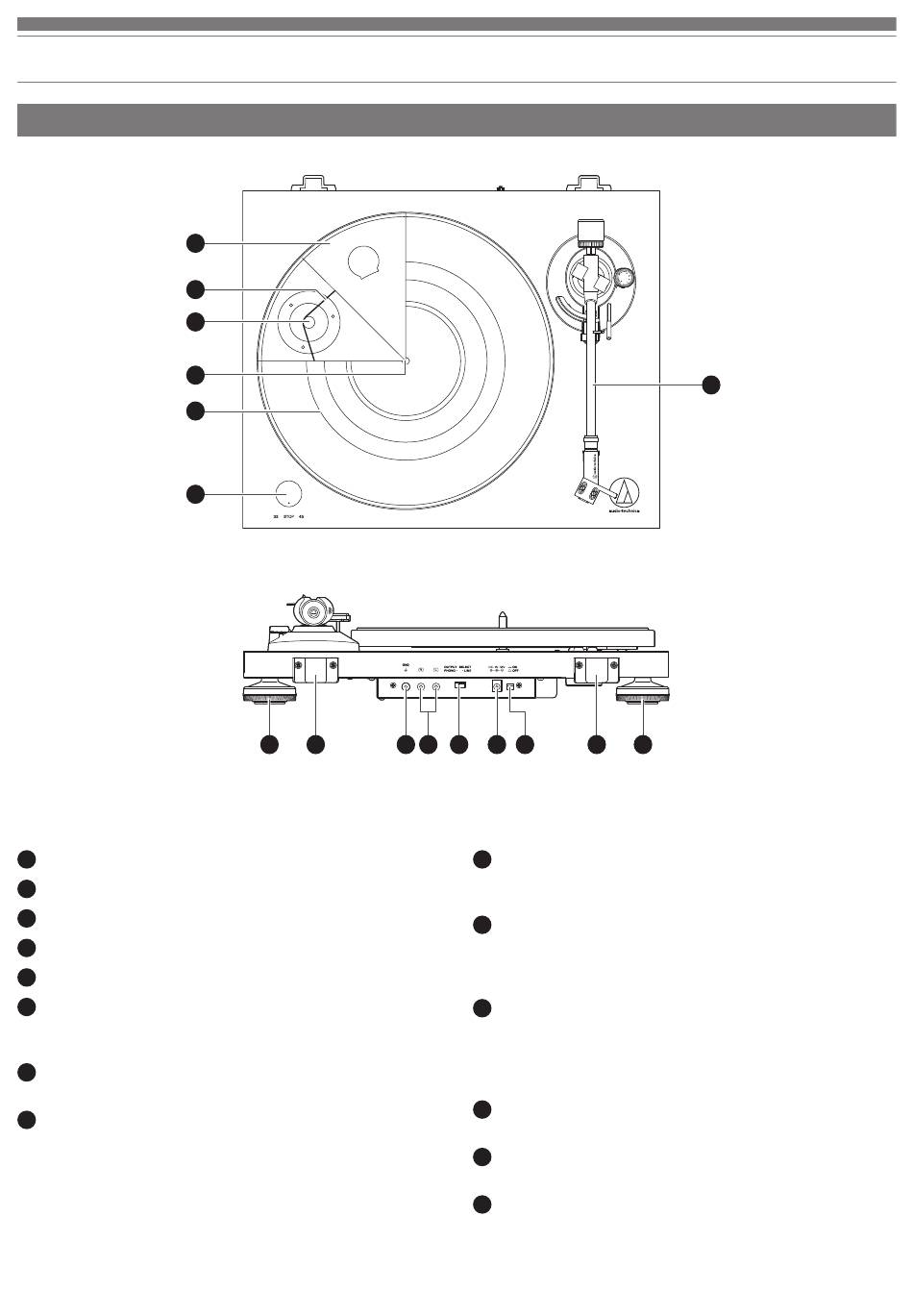

Namen en functies van onderdelen
Algemeen diagram
Plateau
1
Aandrijfriem
2
Motorriemschijf (messingkleurig)
3
Spil
4
Rubber mat
5
Bedieningsknop
6
Om te starten, te stoppen en de draaisnelheid van het plateau te
selecteren.
Toonarm
7
Zie voor meer informatie „Toonarm" op p. 5.
Voetjes
8
Hiermee kunt u het apparaat waterpas zetten.
1
2
3
4
5
6
8
14
9
10
11
12
13
Aardaansluiting
9
Verbind de aardaansluiting van de versterker met deze aansluiting
met gebruik van de aardgeleider van de RCA-audiokabel.
Stereo-uitgangen
10
Sluit de RCA-audiokabel aan. Sluit deze aan op de PHONO-ingang
of op de LINE-ingang van de versterker. De rode aansluiting is het
rechterkanaal en de witte is het linkerkanaal.
Outputkeuzeschakelaar
11
Als wordt aangesloten op de PHONO-ingang van de versterker,
zet u deze schakelaar in de stand PHONO. Bij aansluiting op de
AUX-ingang van een versterker, zet u deze schakelaar in de stand
LINE.
Stroomaansluiting
12
Sluit de lichtnetadapter aan.
Aan/uit-schakelaar
13
AAN/UIT zetten.
Houder van de stofkapscharnier
14
Bevestigingspunten voor stofkapscharnieren.
