Meetprincipe
Meetprincipe
De VEGASWING is een niveausensor met trilvork voor niveaudetectie.
Het instrument is ontwikkeld voor industriële toepassingen op alle
gebieden van de procestechniek en wordt bij voorkeur toegepast in
vloeistoffen.
Het trilelement (trilstaaf of trilvork) wordt piëzo-elektrisch aangedreven
en trilt op de mechanische resonantiefrequentie van ca. 1200 Hz. De
piëzo-elementen zijn mechanisch bevestigd en hebben daarom geen
temperatuurschokbeperkingen. Wanneer het trilelement met product
wordt bedekt, wijzigt de trilfrequentie. Deze verandering wordt door de
ingebouwde elektronica geregistreerd en in een schakelcommando
omgezet.
Constructie

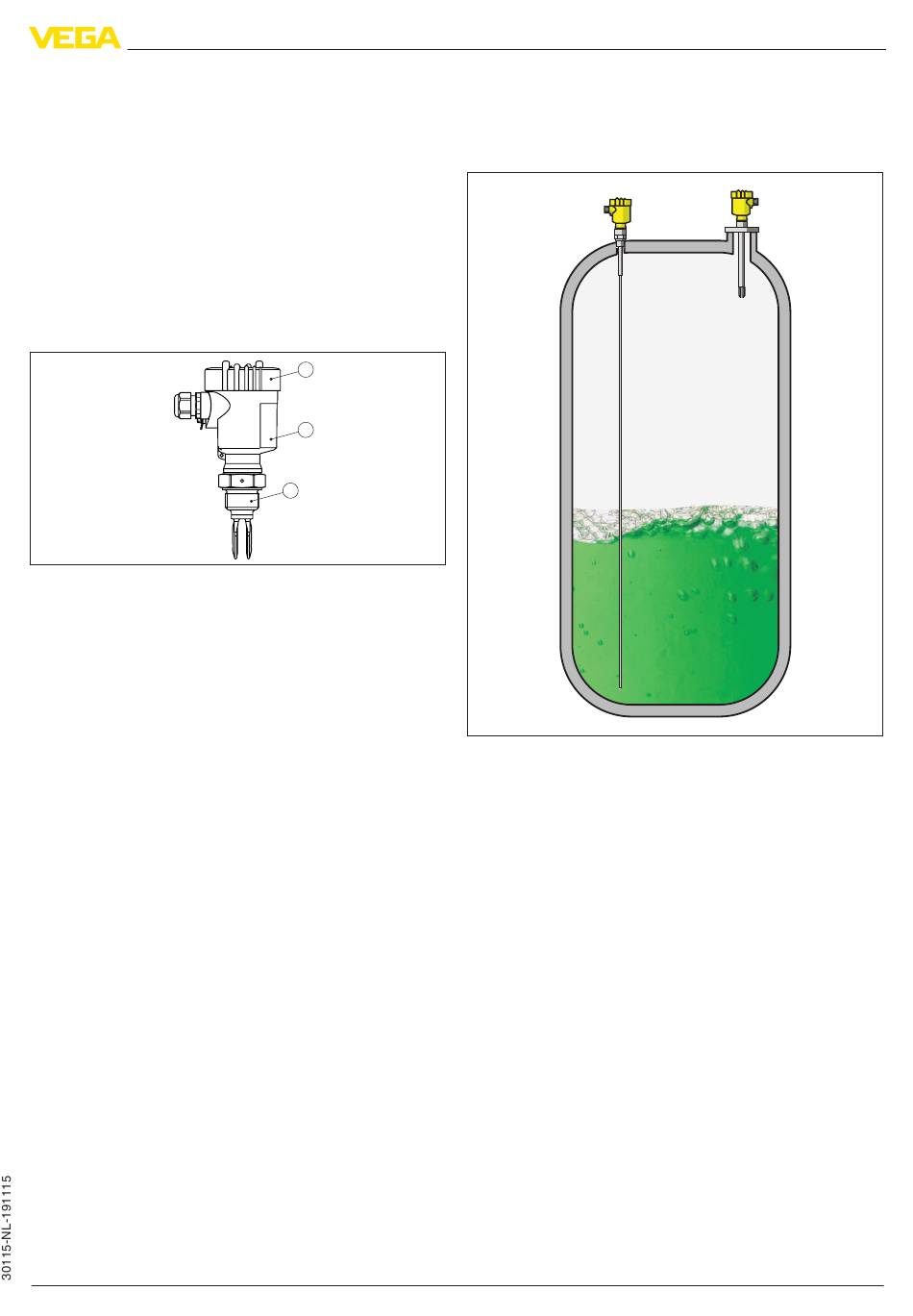

Fig. 1: Vibratieniveauschakelaar VEGASWING, bijv. VEGASWING 61 met kunststof
behuizing
1
Deksel behuizing
2
Behuizing met elektronica
3
Procesaansluiting
Typische toepassingen zijn overvul- en droogloopbeveiligingen. Dankzij
het eenvoudige en robuuste meetsysteem kan de VEGASWING nage-
noeg onafhankelijk van de chemische en fysische eigenschappen van de
vloeistof worden toegepast.
Deze functioneert ook bij sterke externe trillingen of bij wisselende
producten.
Functiebewaking
De elektronica van de VEGASWING bewaakt constant de volgende
criteria:
•
Sterke corrosie of beschadiging van de trilvork
•
Uitval van de trilling
•
Kabelbreuk naar piëzobekrachtiging
Wanneer een van de genoemde functiestoringen wordt herkend of
wanneer de netspanning uitvalt, dan neemt de elektronica een gedefini-
eerde schakeltoestand in, bijv. de schakeluitgang wordt geopend (veilige
toestand).
Functietest
De terugkerende functietest heeft als doel, de veiligheidsfunctie te con-
troleren, om mogelijke, niet herkenbare gevaarlijke fouten te ontdekken.
De functionaliteit van het meetsysteem moet met regelmatige, vaste
tussenpozen worden gecontroleerd.
Er bestaan twee verschillende mogelijkheden, een functietest uit te
voeren:
De VEGASWING 61, 63, 66 met tweedraadselektronica in combinatie
met een regelaar VEGATOR.
•
Testknop op de regelaar VEGATOR
De VEGASWING 61, 63, 66 met tweedraadselektronica in combinatie
met een meetversterkersysteem VEGALOG of een PLC.
•
Kortstondige onderbreking van de verbindingskabel met de PLC
Vibratie
1
2
3
Meetprincipe
1.2
Toepassingsvoorbeelden
Chemische industrie - oplosmiddelen
Fig. 2: Niveaudetectie in oplosmiddeltanks
Naast de continue niveaumeting is de niveaudetectie een wezenlijk
veiligheidsonderdeel voor opslagtanks. Vele moderne sensoren voor
continue niveaumeting hebben weliswaar de toelating als overvulbevei-
liging, maar een tweede, fysisch ander meetprincipe biedt de optimale
veiligheid en redundantie.
Vanwege de vele toepassingsmogelijkheden zijn vibratieniveauschake-
laars VEGASWING ideaal geschikt voor alle meettaken op het gebied
van opslag van vloeistoffen. Een groot aantal elektrische en mechani-
sche uitvoeringen garandeert het eenvoudig opnemen in bestaande
besturingssystemen.
Voordelen:
•
Vele elektrische uitvoeringen
•
Onafhankelijk van product
•
Universele niveaudetectie voor alle vloeistoffen
3
