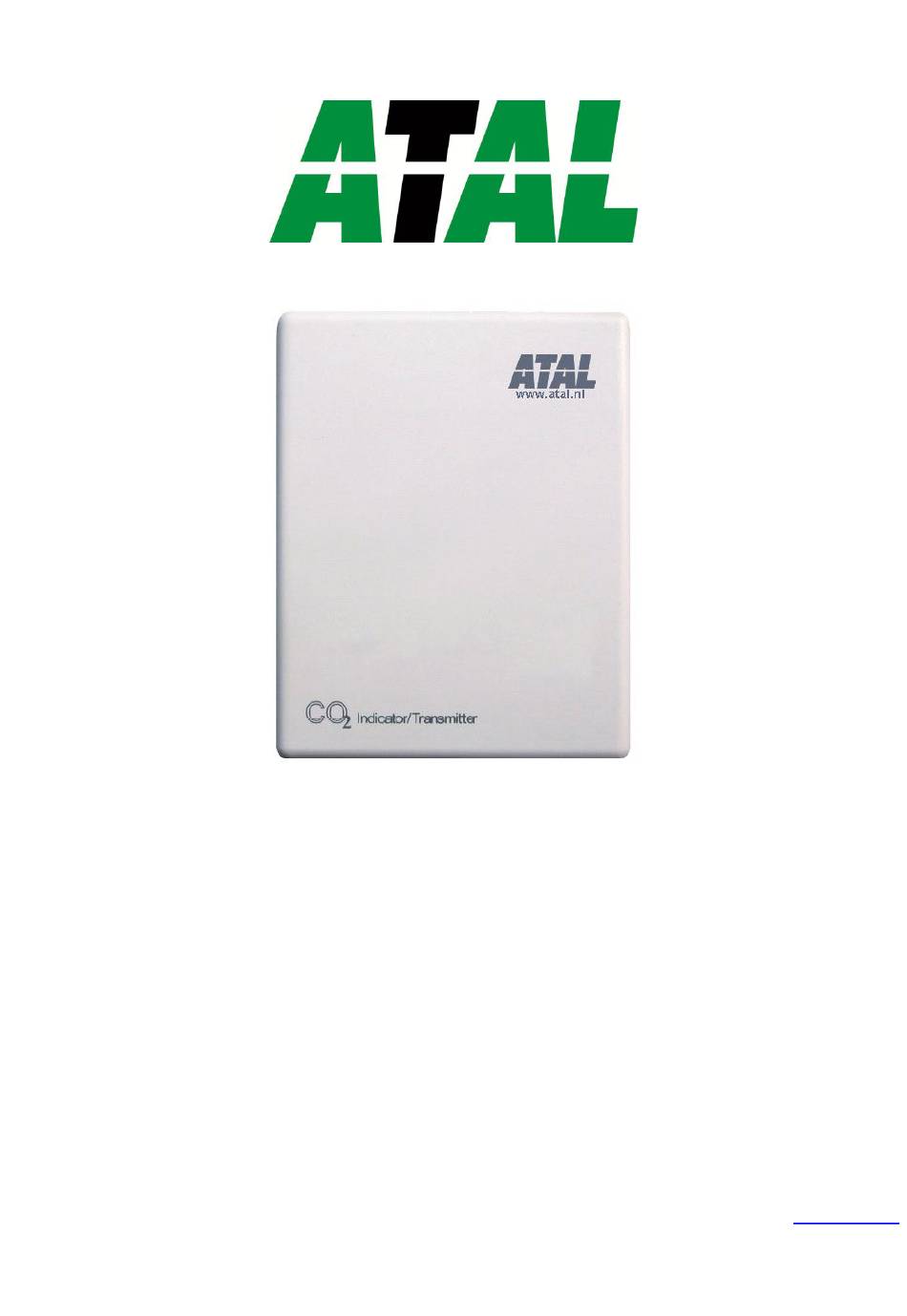

- Pagina 1 AT-VLB-02-RS-NL Gebruikershandleiding ATAL B.V. Ampèrestraat 35-37 NL-1446 TR PURMEREND Postbus 783 NL-1440 AT PURMEREND T (+31) 0299 630 610 F (+31) 0299 630 611 info@atal.nl I www.atal.nl...
-
Pagina 2: Inleiding
Inleiding Dank u vriendelijk voor uw aankoop van één of meerdere ATAL Venti- Light “ Basic” Ventilatie Indicator(s). De Venti-Light “Basic” is een eenvoudig te bedienen sensor die u op tijd waarschuwt bij ventilatieproblemen in onder meer openbare ruimten, schoollokalen en kinderdagverblijven. Ook in de eigen woning is goede ventilatie essentieel om een gezond binnenmilieu te realiseren. - Pagina 3 Veiligheidsinstructies Schakel de voedingsspanning uit (haal de netadapter uit de wandcontactdoos) voordat u de sensor gaat installeren, verwijderen of schoonmaken. Lees de installatie beschrijving in deze handleiding voordat u de sensor gaat installeren. De voedingsspanning is 24VAC of 24VDC. Gelieve de aangeboden voedings-spanning vooraf te controleren (controleer bijvoorbeeld de aanduiding op de netadapter) ...
- Pagina 4 Bevestiging De deksel is van de montageplaat los te koppelen door de clips aan de bovenkant voorzichtig met een schroevendraaier in te drukken (zie blz.5) Bevestig de montageplaat tegen de muur op een hoogte van 1,2-1,3 meter boven het vloeroppervlak op een gewenste locatie. Zorg voor een goede kabeldoorvoer (via inbouw-doos of middels ...
- Pagina 5 1 Openen 2 Openen 3 Openen 4 Openen 5 Sluiten 6 Sluiten...
- Pagina 6 Aansluitingen...
-
Pagina 7: Modbus Parameters
Modbus parameters Mode: RTU (MSB First) Baud Rate: 1-4800 2-9600 3-14400 4-19200 5-38400 bps (default: 4-19200bps) Start Bits: 1 Data Bits: 8 Stop Bits: 1 / 2 (default: 2) Parity: None / Odd / Even (default: None) F2000TSM-CO2-L111 (effective for F2000TSM-CO2-S&L series of models) Registers Map Support Function: 3 4 6 Starting... - Pagina 8 Co2 Led 4 R/W 1 INT16 0~2000 Co2 Led 5 R/W 1 INT16 0~2000 Co2 Led 6 R/W 1 INT16 0~2000 R/W 1 INT16 0~2000 Measurement - >0V/4mA R/W 1 INT16 0~2000 Measurement - >10V/20mA Co2 Relay R/W 1 INT16 0~2000 No.1 Setpoint Co2 Relay R/W 1...
-
Pagina 9: Montage Of Plaatsing In Het Vertrek
Montage of plaatsing in het vertrek: De Venti-Light “Basic” is geschikt voor wandmontage. Het is belangrijk de Venti-Light op een representatieve plaats in het vertrek te monteren. Let op: het direct uitademen in de richting van de Venti-Light kan de metingen beïnvloeden. -
Pagina 10: Technische Specificaties
Technische specificaties Power supply 24VAC/VDC Consumption 1.6 W max. Carbon Dioxide : Non-Dispersive Infrared Gas sensor Detector (NDIR) ABC Logic Self Calibration (default: effective) 0～2,000ppm measuring range Accuracy@25℃(77℉), ±40ppm +3% reading 2000ppm Response time <2 minutes for 90% step change Warm up time for each <5minutes (operational) turning-on... -
Pagina 11: Nuttige Websites Voor Achtergrondinformatie Omtrent Het Binnenmilieu
Nuttige websites voor achtergrondinformatie omtrent het binnenmilieu: Voor aanvullende informatie over het binnenmilieu kunt u onder andere de volgende websites raadplegen: www.vrom.nl www.isiaq.nl www.frissescholen.nl www.isso.nl www.ggdkennisnet.nl www.gezondbinnen.nl www.astmafonds.nl www.tvvl.nl www.rijksoverheid.nl www.tno.nl www.binnenmilieu.nl... -
Pagina 12: Ggd-Classificatie Van Ventilatie In Scholen En Kindercentra
GGD-classificatie van ventilatie in scholen en kindercentra ΔCO Ventilatie omschrijving toepassing/consequentie klasse gehalte gehalte binnen – (P98 incl. buiten achtergro nd van percenti 400 ppm) 0. zeer < 250 < 650 streefdoel nieuw ontwerpdoel bij goed gebouw nieuwbouw en renovatie I. -
Pagina 13: Garantie
Garantie ATAL verstrekt een garantie van 2 jaar op de onderdelen en de arbeid om garantiewerkzaamheden te verrichten. Voor de overige garantie- bepalingen verwijzen wij u graag naar onze Algemene Voorwaarden die u bij de orderbevestiging hebt toegezonden gekregen. Op aanvraag kan een additioneel exemplaar worden verstrekt.
