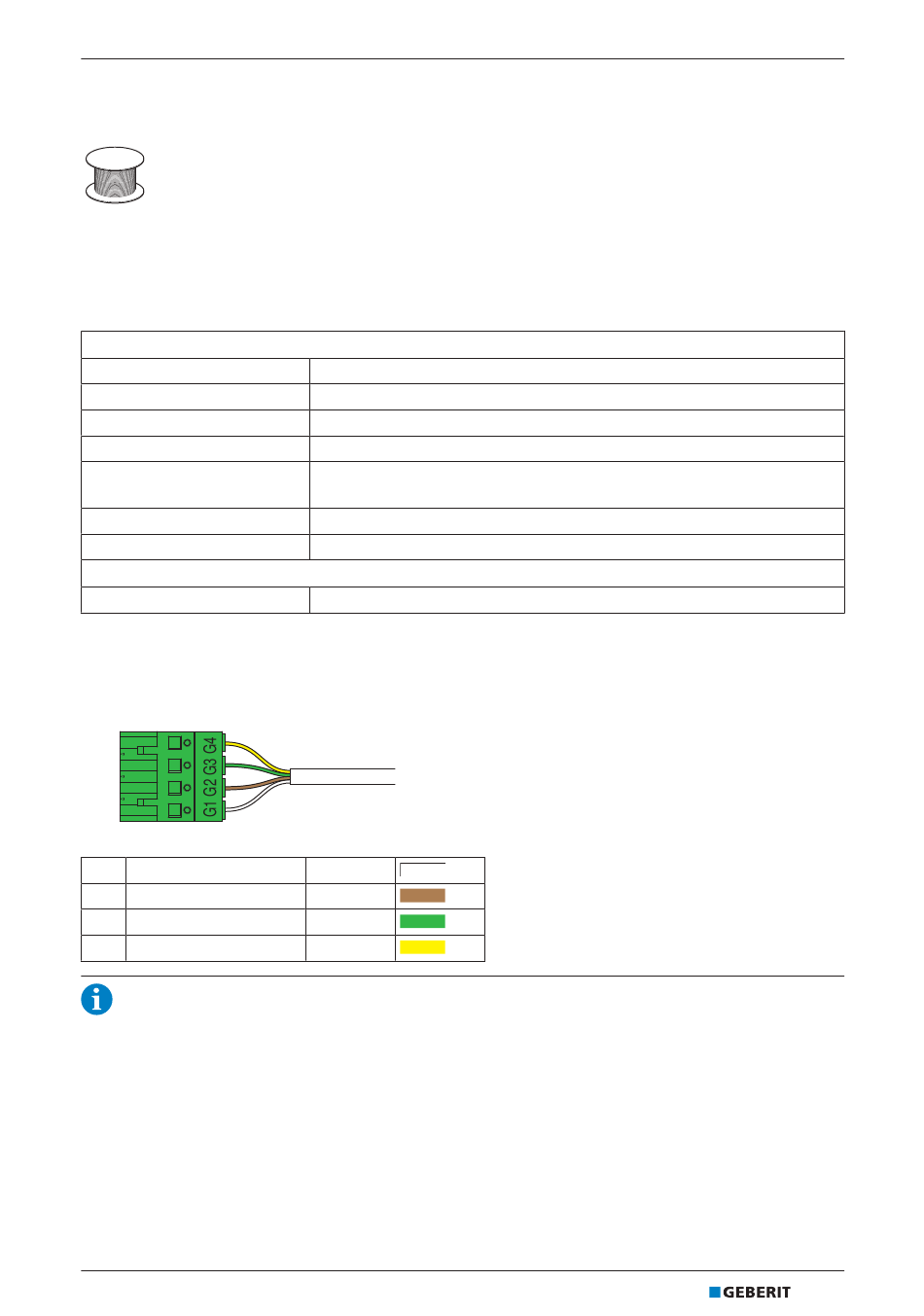

4.4 Geberit buskabel (GEBUS kabel)
4.4
Geberit buskabel (GEBUS kabel)
De GEBUS kabel kan worden gekocht bij Geberit of ter plaatse worden aangeschaft.
De GEBUS kabel is verkrijgbaar via Geberit onder de artikelnummers 116.493.00.1 (lengte 100 meter) en
116.493.00.5 (lengte 500 meter).
De volgende specificaties moeten in acht worden genomen voor de aanschaf ter plaatse:
Aders
Aantal
Uitvoering
Doorsnede
Geleiderweerstand per ader
Kleuren
Materiaal aders
Materiaal isolatie
Ommanteling
Uitvoering
Bovendien moeten de landspecifieke voorschriften en de vereisten van de inbouwsituatie in acht worden
genomen.
GEBUS stekkertoewijzing
G1
VBUS (24 V DC)
G2
GND
G3
RS485 A (D-)
G4
RS485 B (D+)
Het wordt aanbevolen om een kabel met deze aderkleuren te gebruiken (GEBUS kabel of kabel ter
plaatse met identieke aderkleuren). De aderkleuren zijn afgestemd op de kleuren van het
klemmenblok in de ruwbouwbox van Geberit, wat de foutopsporing vereenvoudigt.
Plaatsing van de kabels
Om ervoor te zorgen dat de GEBUS kabel voldoende beschermd is, moet hij in een mantelbuis worden
gelegd.
27021606314557707 © 11-2023
972.115.00.0(01)
4
Elektrakabel, paarsgewijs getwist, zonder afscherming
2
≥ 22 AWG (0,35 mm
)
≤ 58 Ω/km
Paar 1 (G1/G2): wit/bruin
Paar 2 (G3/G4): groen/geel
Koper
PE
LSZH, vlamvertragend, halogeenvrij
wit
bruin
groen
geel
