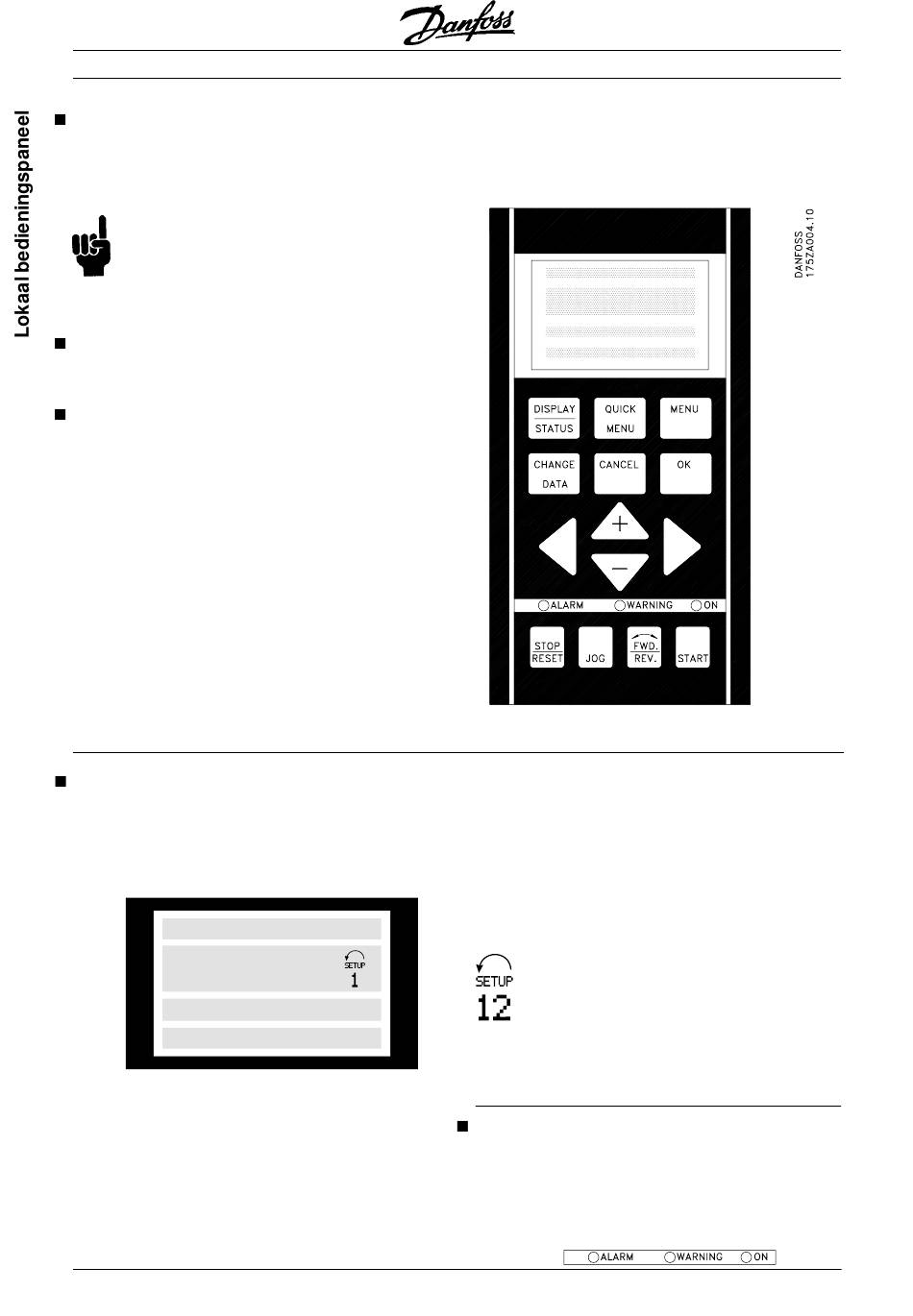

Bedieningspaneel
De FC-motor kan optioneel worden uitgerust met een
Lokaal bedieningspaneel (LCP 2), dat een volledige
interface vormt voor de bediening en bewaking van de
FC-motor.
NB!:
De LCP van de VLT Serie 5000 (codenummer
175Z0401) kan niet gebruikt worden voor de FC-
motor. Het algemene LCP 2 (codenummer 175N0131)
kan echter voor zowel de FCM 300, VLT 2800 als voor
de VLT Serie 5000 gebruikt worden.
Installatie LCP
Het LCP 2 wordt aangesloten op de klem X100, 1-4 (zie
aparte instructies MI.03.AX.YY).
Functies LCP
De functies van het bedieningspaneel kunnen in drie
groepen worden onderverdeeld:
• display
• toetsen voor het veranderen van
programmaparameters
• toetsen voor lokale bediening
Alle gegevens worden getoond op een alfanumeriek dis-
play van 4 regels, dat bij normaal bedrijf permanent 4
bedieningsvariabelen en 3 bedrijfscondities kan tonen.
Tijdens het programmeren wordt alle informatie getoond,
die nodig is voor een snelle en doeltreffende parameter
Setup Weergave van FC-motor. Als aanvulling op het
display zijn er drie LED's voor spanning, waarschuwing en
alarm.
Display
Het LCD-display heeft achtergrondverlichting en beschikt
in totaal over 4 alfanumerieke regels en een box waarin de
draairichting (pijl) en de aktuele Setup worden
aangegeven, evenals de Setup waarin de programmering
plaatsvindt, indien dit het geval is.
1e regel
12345678901234567890
12345678
2e regel
3e regel
12345678901234567890
12345678901234567890
4e regel
De 1e regel toont maximaal 3 metingen (continu) in de
gewone bedrijfsstand of een tekst die uitleg geeft over de
2e regel.
De 2e regel toont permanent een meting met
bijbehorende eenheid, onafhankelijk van de status
(behalve in het geval van alarm/waarschuwing).
28
FCM Serie 300
Alle programmaparameters van de FC-motor kunnen
rechtstreeks vanaf het bedieningspaneel worden
gewijzigd, tenzij deze functie geblokkeerd is via
parameter 018.
De 3e regel is normaal gesproken leeg en wordt in de
menustand gebruikt om het geselecteerde parameter-
nummer of nummer en naam van de parametergroep
weer te geven.
De 4e regel wordt in de bedrijfsstand gebruikt om een
statustekst weer te geven of in de stand voor gegevens-
wijziging om de waarde van de geselecteerde parameter
weer te geven.
Een pijl geeft de draairichting van de motor aan.
Bovendien wordt de Setup die geselecteerd is als
de actieve Setup (parameter 004) getoond.
Wanneer u een andere Setup programmeert dan
de actieve Setup, zal het nummer van de Setup die
geprogrammeerd wordt aan de rechterkant verschijnen.
Dit tweede Setup-nummer zal knipperen.
LED's
Aan de onderkant van het bedieningspaneel bevinden
zich een rode alarmled en een gele waarschuwingsled.
Bovendien is er een groene LED die aangeeft dat er
spanning is.
rood
MG.03.B6.10 - VLT is een geregistreerd handelsmerk van Danfoss
geel
groen
