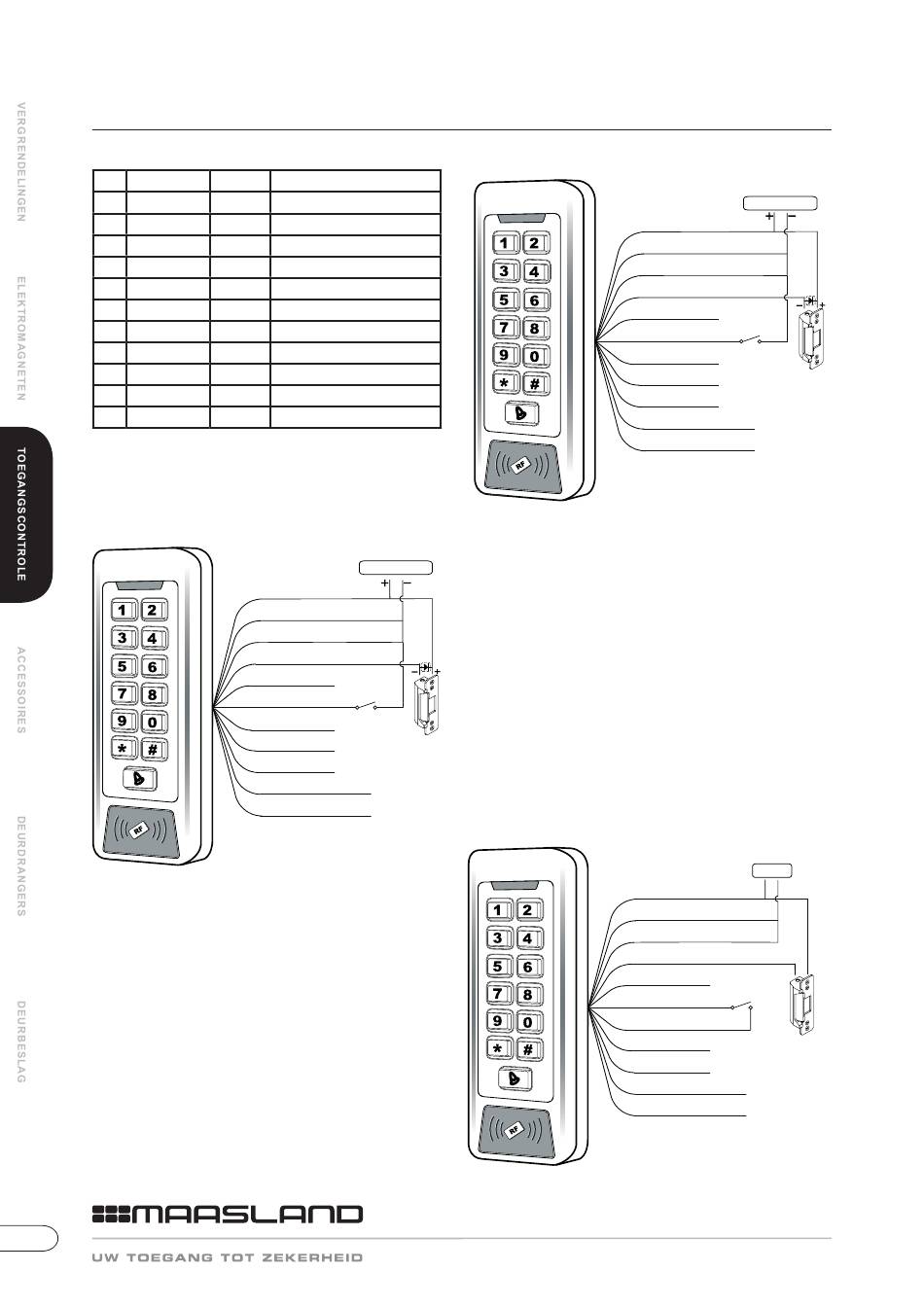

FLEXESS TERRA EN AQUA CODETABLEAU EN PASLEZER
BEKABELING
Nr.
identificatie
1
NC
2
COM
3
NO
4
OPEN
5
AC2
6
GND
7
AC1
8
D1
9
D0
10
BELL_A
11
BELL_B
12V of 24V DC ARBEIDSSTROOM (spanningsloos vergrendeld)
70
kleur
omschrijving
oranje
relais NC
paars
relais COM
blauw
relais NO
geel
drukknop naar GND
grijs
(AC2)
zwart
12V- (GND)
rood
12V+ (AC1)
wit
Wiegand uitgang D1
groen
Wiegand uitgang D0
roze
deurbel
roze
deurbel
voeding
12 of 24V DC
12 of 24V+ (ROOD)
12 of 24V- GND (ZWART)
COM (PAARS)
N.O (BLAUW)
(ORANJE)
DRUKKNOP (GEEL)
(GRIJS)
(WIT)
(GROEN)
DEURBEL COM (ROZE)
DEURBEL N.O (ROZE)
12V of 24V DC RUSTSTROOM (spanningsloos ontgrendeld)
ARBEIDSSTROOM
SLOT
12V AC ARBEIDSSTROOM (spanningsloos vergrendeld)
info@maaslandgroep.nl
TC-CS100/CS200
CS100/CS200.171016
voeding
12 of 24V DC
12 of 24V+ (ROOD)
12 of 24V- GND (ZWART)
COM (PAARS)
N.C (ORANJE)
(BLAUW)
DRUKKNOP (GEEL)
(GRIJS)
(WIT)
(GROEN)
DEURBEL COM (ROZE)
DEURBEL N.O (ROZE)
12VAC
AC1 (ROOD)
AC2 (GRIJS)
COM (PAARS)
N.O (BLAUW)
(ORANJE)
DRUKKNOP (GEEL)
GND (ZWART)
ARBEIDSSTROOM
(WIT)
(GROEN)
DEURBEL COM (ROZE)
DEURBEL N.O (ROZE)
t 088 500 2800
f 088 500 2899
www.maaslandgroep.nl
RUSTSTROOM
SLOT
voeding
SLOT 12VAC
