GEBRUIKSAANWIJZINGEN
15 - BESCHRIJVING VAN DE BEDIENINGSELEMENTEN
Dit model heeft een nieuw bedieningspaneel op een kolom, wat het gebruik van de machine vereenvoudigt en eventuele storingen of
problemen tijdens het gebruik aan de operator meldt.
De automatische beweging van het zaagframe vindt plaats binnen twee grenspunten, de bovenste en onderste positie.
Door middel van een speciale inrichting, de snel bewegende plaat, gaat het zaagblad in ijlgang omlaag tot aan het
materiaaloppervlak om vervolgens te beginnen zagen onder een regelbare toevoersnelheid en -kracht.
Aan het einde van de zaagsnede stopt het zaagframe en beweegt het door een geactiveerde eindschakelaar aan de
rechterzijde van de machine omhoog naar de draaipen.

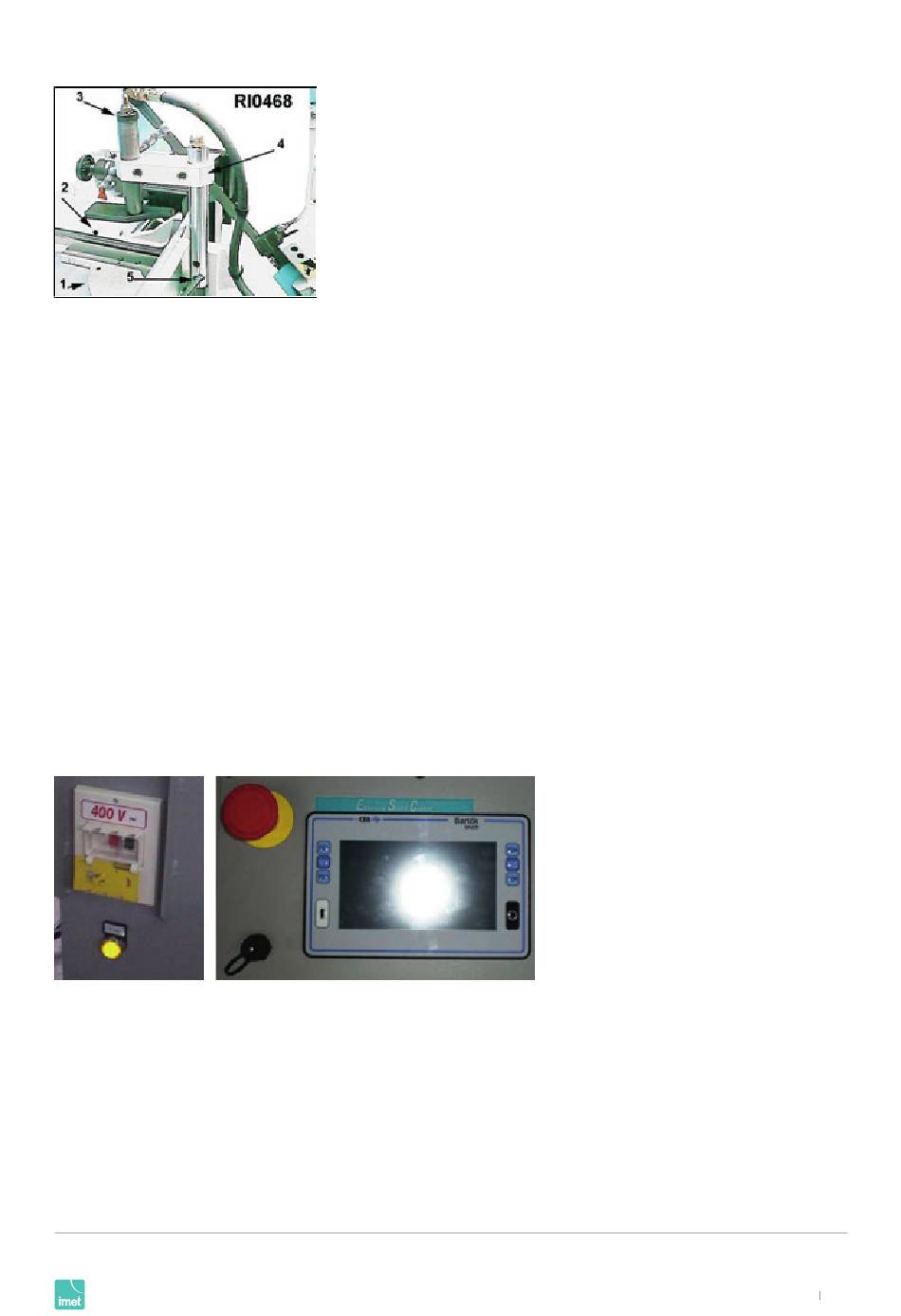

Het staande bedieningspaneel omvat:
1) een algemene schakelaar die met magnetische en thermische beveiliging voor de volledige installatie kan worden vergrendeld,
inclusief onderspanningsuitschakeling en een gele RESET-knop
2) 7 1/2" kleurenaanraakSCHERM als machine-interface.
3) noodstop: alle elektrische inrichtingen worden bij activering geblokkeerd. Om te herstarten de paddenstoeldrukknop een kwartslag
draaien
4) een USB-aansluiting voor updating of aansluiting (uiteindelijk)
Andere aandrijvingen bevinden zich op makkelijk toegankelijke plaatsen:
3- hydraulische inrichting om de zaagsnelheid te regelen - 12/RI0464 4- inrichting om de algemene druk te regelen - 1/RI0426
5- handmatig openen/sluiten van de hoofdschroefklem - 10/RI0464
6- vergrendeling/ontgrendeling van de werktafelrotatie voor het uitvoeren van versteksnedes, aan de rechterkant van de
werktafel - 5/RI0468-7- kranen van het koelsysteem - 7/RI0464
8- vergrendelen/ontgrendelen van de as voor de voorwaartse mobiele bladgeleider
- 8/RI0464 9- vergrendelen van de toevoerklem - pos. 5/RI0442.
AUTO MATIS CHE HY DR AUL IS CHE M ETA A L L IN TZA AG BS 400/60 A FI-NC MET NUM ERIEK E BES TURIN G, BRT
Deze procedure moet ook worden gevolgd bij het verwisselen van het zaagblad. In
dit geval zal een zorgvuldige reiniging van alle contactpunten met het zaagblad nodig
zijn.
22
