2.2 De rails met aangedreven rails
De meest gebruikte en beste methode om energie te leveren aan een K2 EasyFeed is het
gebruiken van een stroomrail
Deze stroomrail bestaat uit een kunststof rail met koperen strippen aan de binnenzijde en
sleepcontacten die de wagen volgen als de machine in bedrijf is.
Voor kortere sporen zijn kabels en kabelwagensystemen een goed alternatief.

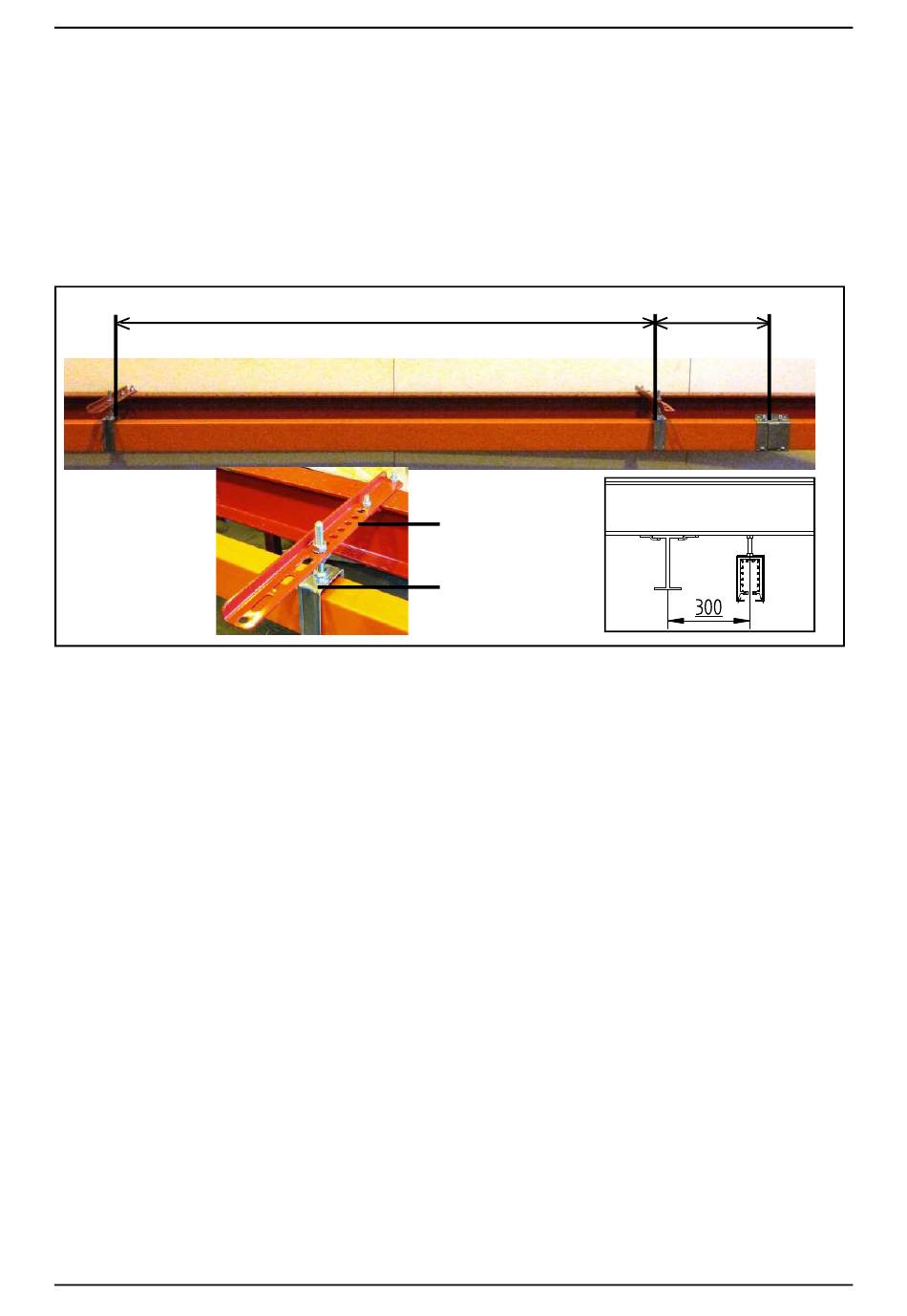

Afb. 10
De rails kunnen worden gebruikt als geleiders voor alle soorten baanconstructies, inclusief
gebogen banen.
De rail wordt geleid naar de geleiderail (A) die bevestigd is aan een hoekijzer (B) en wordt
vervolgens met klemmen aan de bovenkant van het I-profi el of direct aan het plafond bevestigd.
Zie Afb. 10
Alle stroomrail-eenheden moeten worden bevestigd met de gele lijn aan dezelfde kant, omdat
anders de extra afstandstrip niet past. De extra afstandstrip voorkomt dat u de stroomafnemer de
verkeerde kant op draait.
• Maximaal 2000 mm afstand tussen twee ophangpunten.
• Minimaal 500 mm afstand tussen geleiderail en verbinding
• Het hart van de geleiderail moet 300 mm van het hart van het spoor liggen.
• Altijd vaste ophanging vanaf stroomaansluitingspunt (eind-/middenaansluiting)
• Alle andere ophangingen moeten geleiderails zijn. De reden is dat de stroomrail vrij moet
2000mm
B
A
22
Bedieningshandleiding
500mm
