2.5

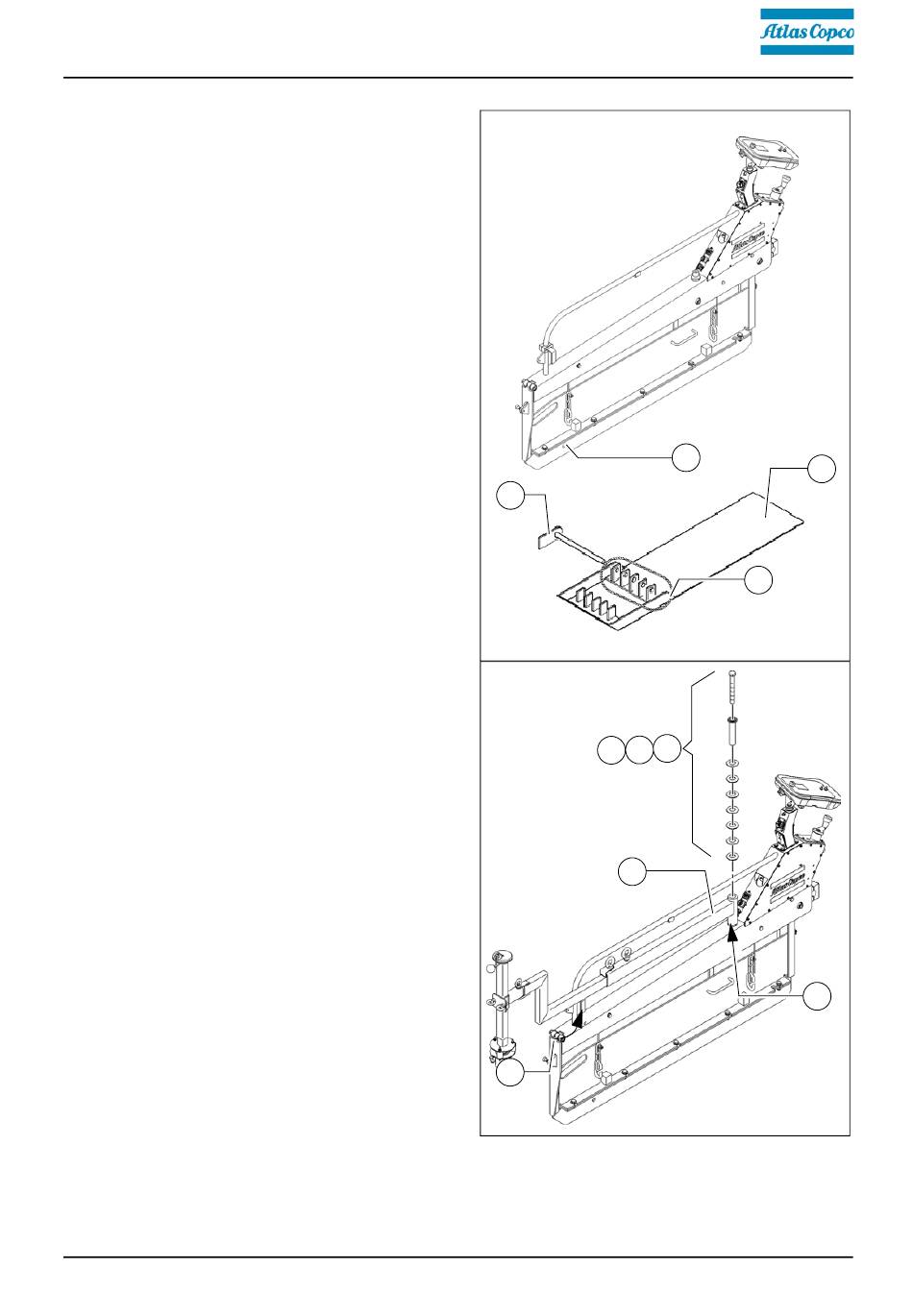

Reduceerschoen monteren
Aan de onderste delen van de zijplaten
kunnen reduceerschoenen worden be-
vestigd voor werkbreedten kleiner dan
de basisbreedte.
- Zijplaat neerlaten op de reduceer-
schoen (1).
- Met behulp van de bevestigingsstang
(2) de reduceerschoen verbinden met
de zijplaat (boring (3)).
Dankzij de verschillende aanslagmoge-
A
lijkheden (4) kunnen verschillende redu-
ceerbreedten worden ingesteld.
2.6
Niveausensoren monteren
De tastarm op de gewenste machinezij-
de monteren.
- Houder (1) op de desbetreffende pen
(2) van de zijplaat aanbrengen en
monteren met bout (3), bus (4) en
schijfveren (5).
- De bout (3) zo ver aandraaien dat de
tastarm nog slechts met moeite kan
bewegen.
Schijfveren (5) in tegengestelde richting
A
monteren.
De tastarm kan met vergrendeling (6) op
A
de zijplaat worden vastgezet.
2
5
3
4
1
6
3
1
4
2
E 9
