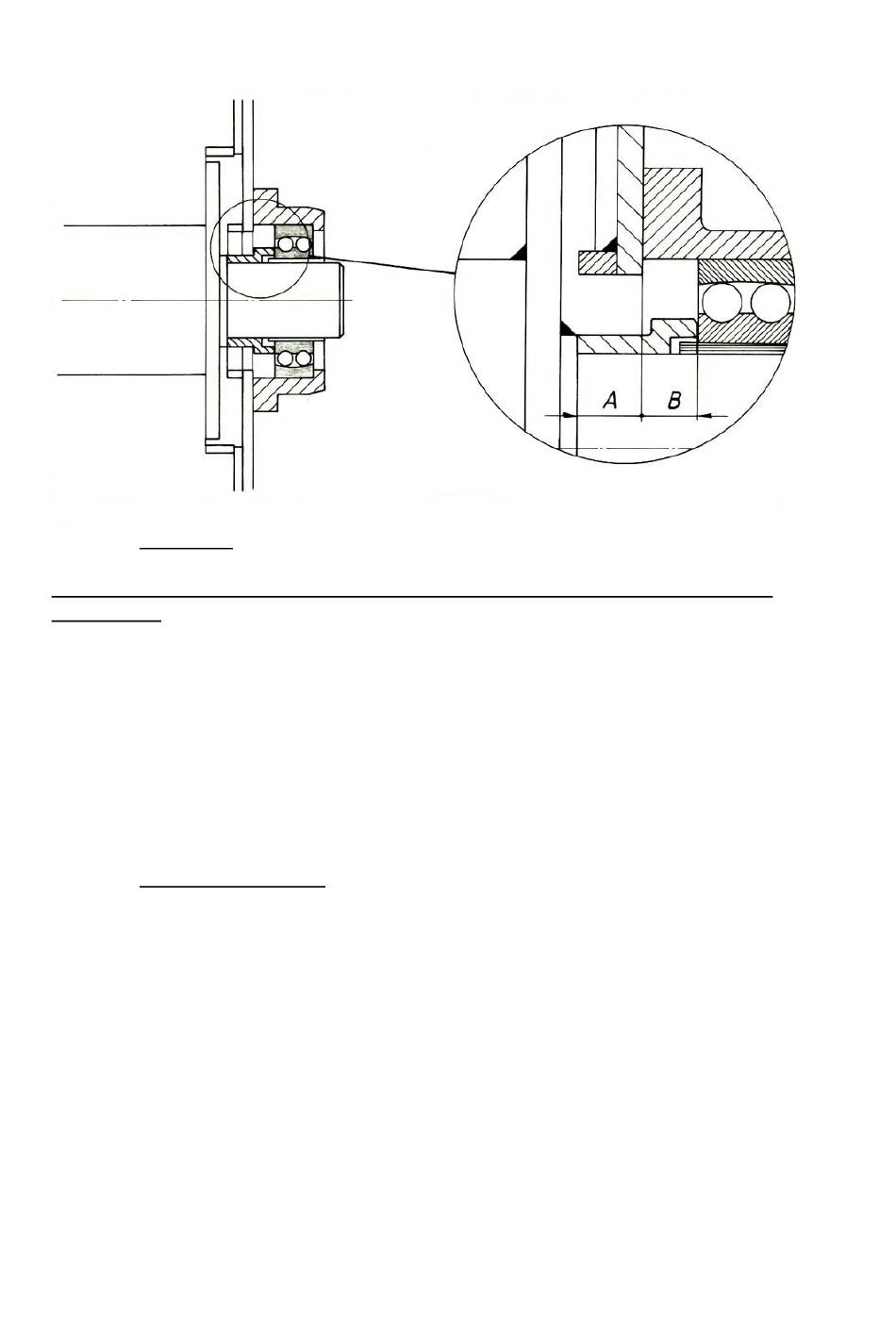

Afstelling speling eindlager rotoras.
7.8.
Koppeling.
Onderstaande werkzaamheden mogen alleen door fabrikant of dealer worden
uitgevoerd !
De koppeling kan in zijn geheel worden gedemonteerd (zie hoofdstuk 7.8.a.), maar
ook in delen (zie hoofdstuk 7.8.b.).
Demonteren in zijn geheel is nodig wanneer de tandwielkast verwijderd moet worden.
Gedeeltelijk demonteren is nodig, wanneer een van de koppelingsdelen vervangen
moet worden.
Demonteren en monteren van de koppeling mag alleen gebeuren, wanneer het
maaigedeelte verticaal staat en vergrendeld is.
7.8.a
Geheel demonteren.
-
demonteer de rotoras (zie 7.7.a),
-
verwijder de splitpen uit de uitgaande as van de tandwielkast,
-
draai de kroonmoer los,
-
verwijder de koppeling (wanneer deze zeer vast zit, kunnen in de
binnenste 2 draadgaten van de koppeling gelijkmatig twee M12
bouten gedraaid worden, zodat de koppeling afgedrukt wordt t.o.v.
het maaigedeelte),
-
montage van de koppeling geschiedt in omgekeerde volgorde
(aandraaimoment kroonmoer: 350 Nm),
-
Let op! Gebruik hierbij b.v. twee schroevendraaiers zodat u geen
risico loopt uw vingers te beknellen! (zie afbeelding7.8.1)
Votex RM 02-S
28
