De tandwielkast is ontworpen voor gebruik met SAE
80-90 tandwielolie. De tandwielkast is in de fabriek
gevuld met olie; het oliepeil moet echter worden
gecontroleerd voordat de maai-eenheid voor de eerste
keer wordt gebruikt. De inhoud van de tandwielkast
is 283 ml.
1.
Parkeer de machine en de maai-eenheid op een
horizontaal oppervlak.
2.

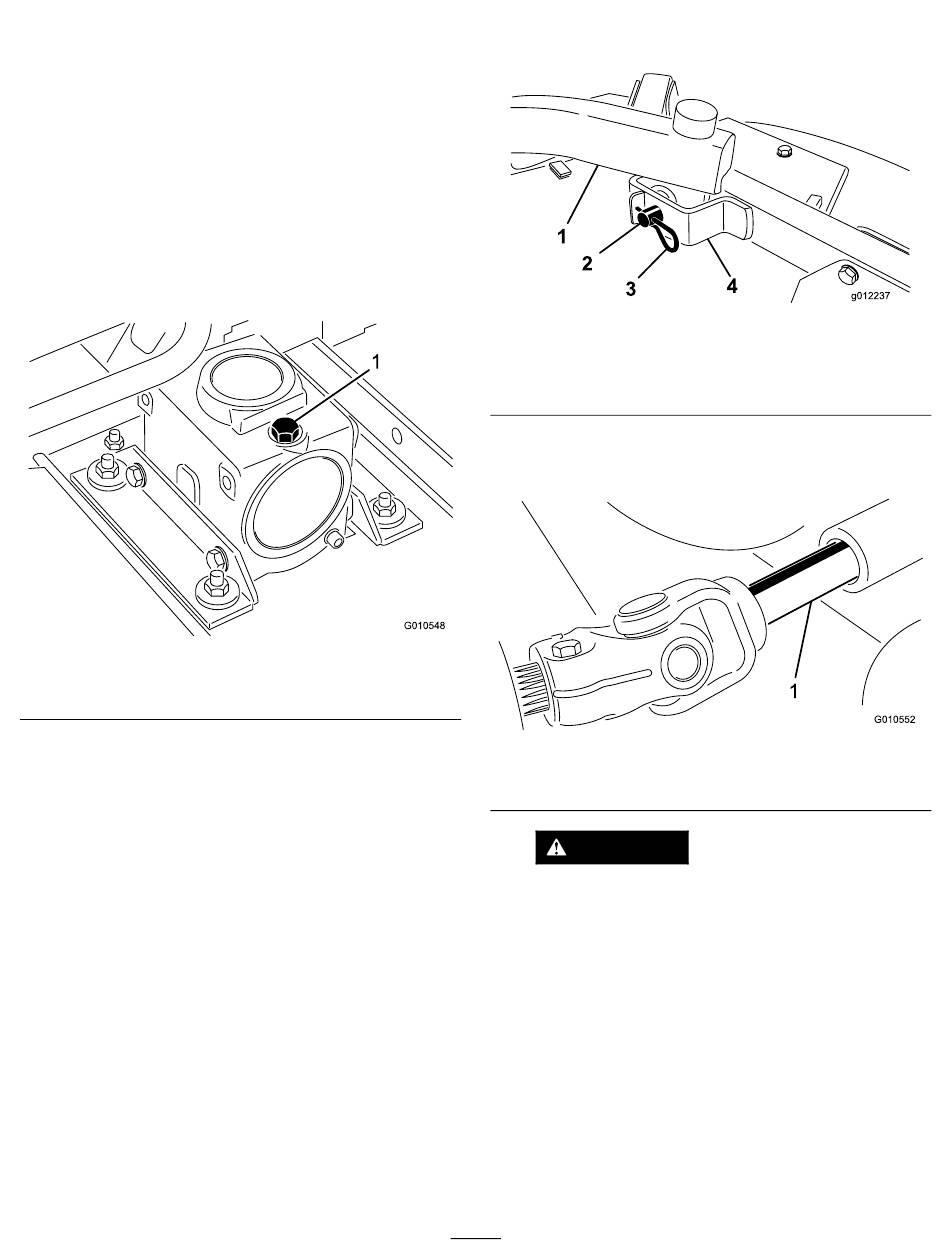

Verwijder de peilstok/vulplug op de bovenkant
van de tandwielkast
of het peil van de tandwielolie tussen de
merktekens op de peilstok staat. Als het oliepeil
te laag is, vult u voldoende olie bij totdat het peil
tussen de markeringen op de peilstok staat.
1. Peilstok/vulplug
De kap verwijderen
Belangrijk:
De bevestigingen op de deksels
van deze machine zijn zo ontworpen dat ze op
het deksel blijven zitten nadat de bevestiging
is losgemaakt. Draai alle bevestigingen op elk
deksel een paar slagen losser zodat het deksel
loszit maar nog wel bevestigd is en draai de
bevestigingen daarna pas helemaal los totdat het
deksel eraf komt. Hiermee voorkomt u dat u per
ongeluk de bouten van de borgringen losdraait.
Het maaidek van de
tractie-eenheid verwijderen
1.
Parkeer de machine op een horizontaal
oppervlak, laat de maai-eenheid neer, zet de
hefhendel in de
ZWEEFSTAND
stel de parkeerrem in werking.
(Figuur
23) en controleer
Figuur 23
, zet de motor af en
2.
Verwijder de R-pennen en de gaffelpennen
waarmee de hefarmen zijn bevestigd aan de
beugels van de zwenkwielarmen
1. Hefarm
2. Gaffelpen
3.
Rol de maai-eenheid bij de tractie-eenheid
vandaan en ontkoppel het mannelijke en
vrouwelijke gedeelte van de aftakas
g010548
1. Aftakas
GEVAAR
Als de motor wordt gestart en de aftakas
gaat draaien kan dit ernstig lichamelijk
letsel tot gevolg hebben.
U mag de motor niet starten en de
aftakashendel niet inschakelen als
de aftakas niet is aangesloten op de
tandwielkast van de maai-eenheid.
De maai-eenheid aan de
tractie-eenheid koppelen
1.
Plaats de machine op een horizontaal oppervlak
en zet de motor af.
2.
Plaats de maai-eenheid vóór de tractie-eenheid.
21
(Figuur
Figuur 24
3. R-pen
4. Beugel van zwenkwielarm
(Figuur
Figuur 25
24).
g012237
25).
g010552
