Handleiding Roxx

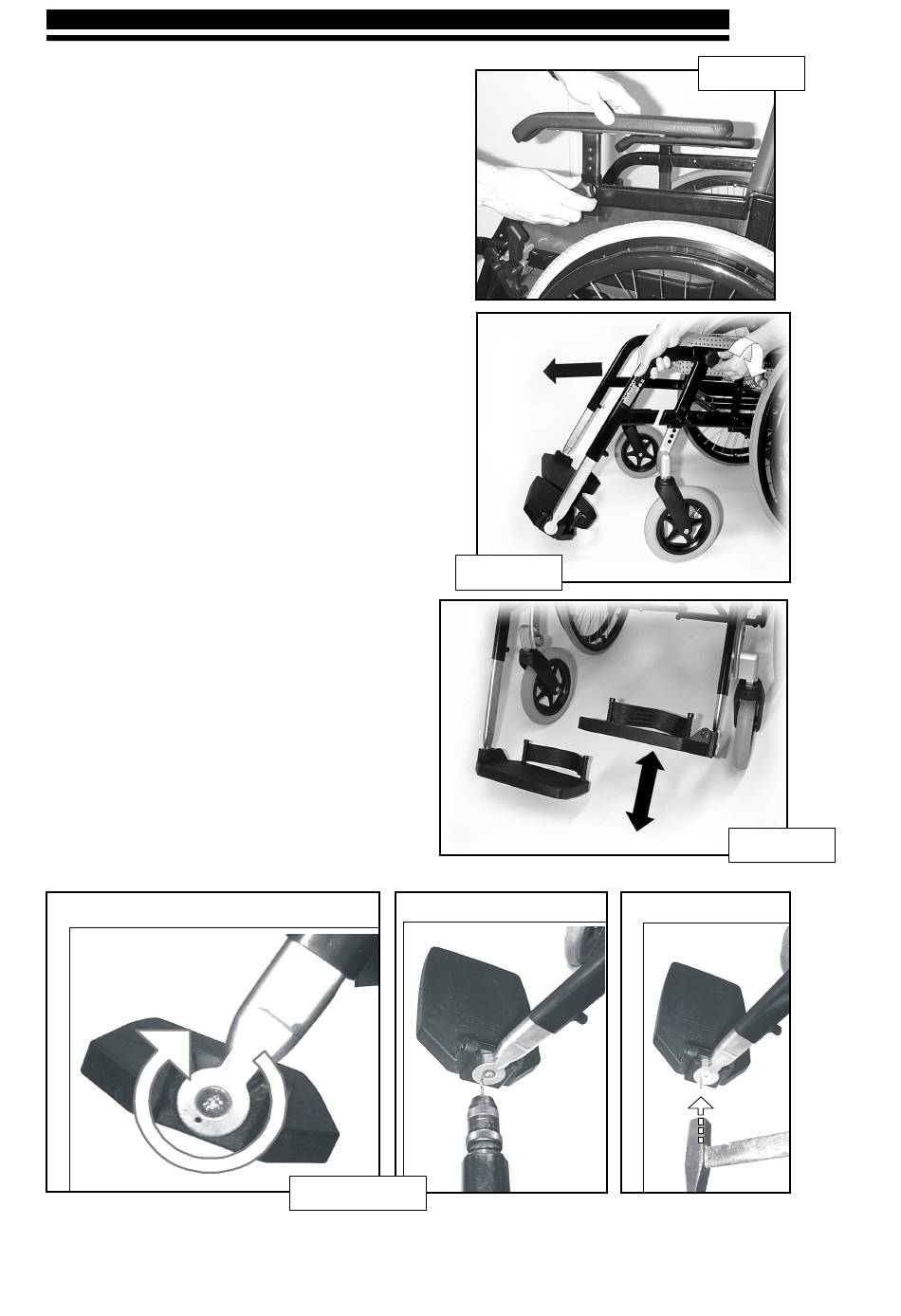

De hoogte instelling van de armlegger is eenvoudig
te regelen door het t-stuk van de armlegger te
deblokkeren door de sterknop los te draaien.
Vervolgens kan de gewenste hoogte gezocht
worden. Zie ook figuur 4.4.
4.4 Beensteun
De beensteunen van de Roxx zijn eenvoudig
uitneembaar. Hiervoor dient te sterknop aan het
zijframe losgedraaid te worden. Vervolgens kan de
beensteun voorwaarts worden uitgenomen. Zie
figuur 4.5.
Tevens is de onderbeenlengte instelbaar met een
onderbeenlengtebereik van 32 tot 62 cm. Hiervoor
worden diverse lengtes telescoop gebruikt.
Het instellen van de onderbeenlengte gaat als volgt:
(zie figuur 4.6)
Draai de inbusbouten los met inbussleutel 4
•
mm.
Schuif de telescopen naar boven of naar
•
onder totdat de gewenste onderbeenlengte
bereikt is.
Fixeer vervolgens de inbusbouten weer
•
Ook kan de enkelhoek op de voetplaten
ingesteld worden.
Het instellen en het fixeren van de enkelhoek
gaat als volgt (Zie figuur 4.7):
Kies eerst de gewenste enkelhoek
•
(Linker figuur)
Boor vervolgens in het kunststofblok
•
een fixeerpunt met een boor rond 3.0
mm. Gebruik hierbij het gat in het
stalen scharnierdeel als boormal
(Middelste figuur)
Sla vervolgens met een hamer de bijgeleverde
kerfpen in de twee gaten (Rechter figuur)
versie 10.09.02
Figuur 4.7 (3x)
Fig. 1
Figuur 4.5
Revab
Figuur 4.4
Figuur 4.6
7
