2.5 Bediening
De voorkant van het apparaat bestaat uit 24 functioneel van elkaar gescheiden bedieningsvlak-
ken (1), 24 driekleuren-LED's (14) en een programmeer-LED (13). De capacitieve bedienings-
vlakken bevinden zich achter de opgeschroefde design-glasplaat en maken de bediening van
de tastsensorfuncties van het apparaat mogelijk (afbeelding 6).

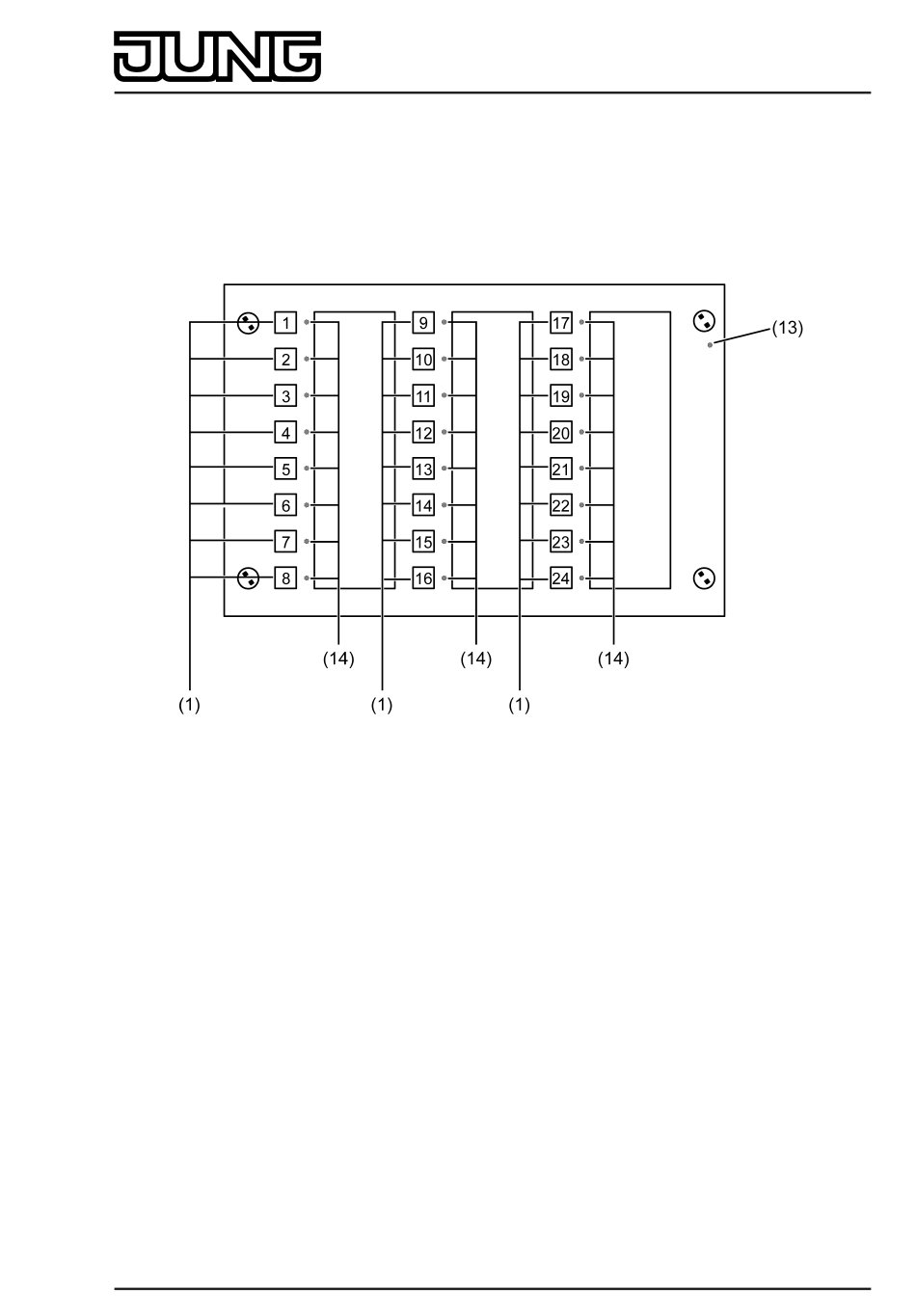

Afbeelding 6: Opstelling van de bedieningsvlakken en de LED's
(1) Capacitieve bedieningselementen
(13) Programmeer-LED
(14) Driekleuren-LED (status-LED)
De bedieningsvlakken worden aan de tastsensorfuncties toegekend. De functie van deze toet-
sen kan in de ETS op een willekeurige tastsensorfunctie worden geconfigureerd (schakelen,
dimmen, jaloezie,...). Als alternatief kan ook de aanwijsfunctie van de status-LED worden inge-
steld.
De tastsensorfunctie is een autark functiedeel van het apparaat met eigen parameterblokken in
de ETS. Een meer nauwkeuriger beschrijving van de bedieningsfuncties is opgenomen in
hoofdstuk 4 van deze documentatie.
Het bedieningsconcept voor een bedieningsvlak is vast ingesteld als toetsfunctie.
Rechts naast de bedieningsvlakken bevinden zich de driekleuren-status-LED's. Deze status-
LED's kunnen afhankelijk van de functie van de toetsen intern met de bedieningsfunctie verbon-
den zijn, en zo direct de bedieningsstatus weergeven. Deze kunnen echter ook volledig onaf-
hankelijke weergave-informatie in de kleuren rood, groen en blauw signaleren, daarbij ook knip-
peren of constant in- of uitgeschakeld zijn. Bovendien kunnen de LED's via de parametrering al-
tijd in- resp. uitgeschakeld worden.
In geval van de interne verbinding met de knopfunctie kunnen de status-LED's afhankelijk van
de knop resp. knopfunctie als bedieningsindicatie van de bijbehorende knop en als statusindica-
tie van de bijbehorende knopfunctie bij de functies schakelen en dimmen van het schakelobject
Art.-Nr.: MBT 2424
Pagina 13 van 98
