Demontage van de belangrijkste functiegroepen

Gevaar: door stroomschok!
B Voor het werken aan de elektrische de-
len altijd toestel spanningsvrij maken
(zekeringen, hoofschakelaar enz.).
Gevaar: Explosie!
B Bij werkzaamheden aan gasvoerende
delen altijd de gaskraan sluiten.
B Voor het juist functioneren van het toestel, dient het
onderhoud regelmatig door een erkend installateur te
worden verricht.
B Voor informatie over onderhoud raadpleeg het instal-
latievoorschrift van het toestel.
B Er mogen alleen originele onderdelen gemonteerd
worden.
B Maak voor het bestellen van vervangingsonderdelen
gebruik van de onderdelenlijst.
B Bij demontage van bouwdelen altijd nieuwe pakkin-
gen of O-ringen monteren.
B Alleen de navolgende vetsoorten gebruiken:
– Waterdeel: vet L 641, 8 709 918 413 0
– Schroefdraad: HFt 1 v 5, 8 709 918 010 0.
De inbouw vindt plaats in omgekeerde volgorde.

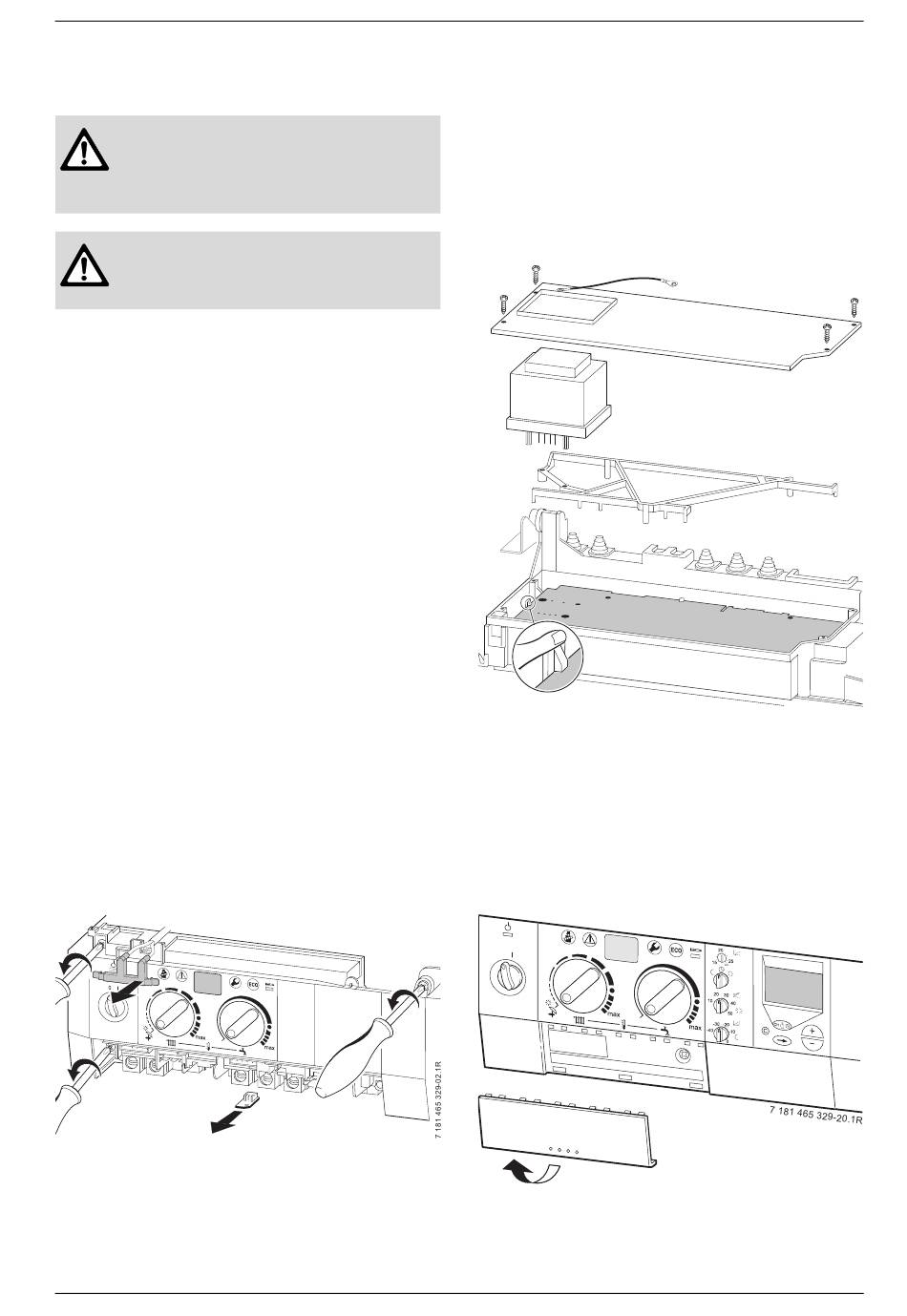

4.1

Printplaat en trafo

B Schakel het toestel uit.
B Onderbreek de netspanning naar het toestel.
B Maak alle stekkers van de schakelkast los (incl.
codeerstekkers).
B Maak de schroef van de aardleiding van de netstek-
ker los en verwijder de aardleiding.
B Maak de twee bevestigingsschroeven van de scha-
kelkast los.
3
4
2
5
1
E
Afb. 2
B Klap de schakelkast omlaag.
B Schroef de aardleiding los.
7 181 465 332 (04.02)
Demontage van de belangrijkste functiegroepen
B Schroef de vier bevestigingsschroeven van de afdek-
plaat.
B Til de afdekplaat omhoog.
B Trek de trafo los.
B Verwijder de printplaathouder.
B Verwijder de printplaat.
Afb. 3
Wordt de print verwisseld:
B Dan de servicefuncties opnieuw volgens het inbe-
drijfname protocol programmeren.
4.2

TA 211 E

B Afdekking onder los halen en wegnemen.
3
0
4
2
5
1
E
Afb. 4
7 181 465 330-10.1R
71
