Breedte van verbindingspunt
10
Materialen verbinden
■
Het dunnere werkstuk bepaald de maximale afschuifweer-
stand van het component.
−
Bij aluminium en V2A met smeermiddelen werken (stand-
tijdverhoging).
■
Richting van het verbindingspunt kan 90° worden gedraaid
(niet mogelijk als "Plaat voor kanaal" (bestelnummer
0243189) wordt gebruikt). Daarvoor wordt de matrijs in de
gewenste stand ingebouwd en overeenkomstig de stempel
uitgelijnd.
Opmerking
Als richtwaarde voor de keuze van de matrijsarm geldt de geme-
ten totale materiaaldikte. Er kunnen ook meer dan 2 werkstukken
met elkaar worden verbonden. In het algemeen geldt, dat de
houdkracht van het verbindingspunt kleiner wordt naarmate er
meer werkstukken met elkaar worden verbonden.
1
Kant van de matrijs
2
Verbindingspunt
Matrijs
Totale materiaaldikte staal
1
1.5 mm
2
2.0 mm
2+
2.5 mm
3-
3.0 mm
3
3.5 mm
3
Kant van de stempel
X
breedte van verbindingspunt (=
controlemaat)

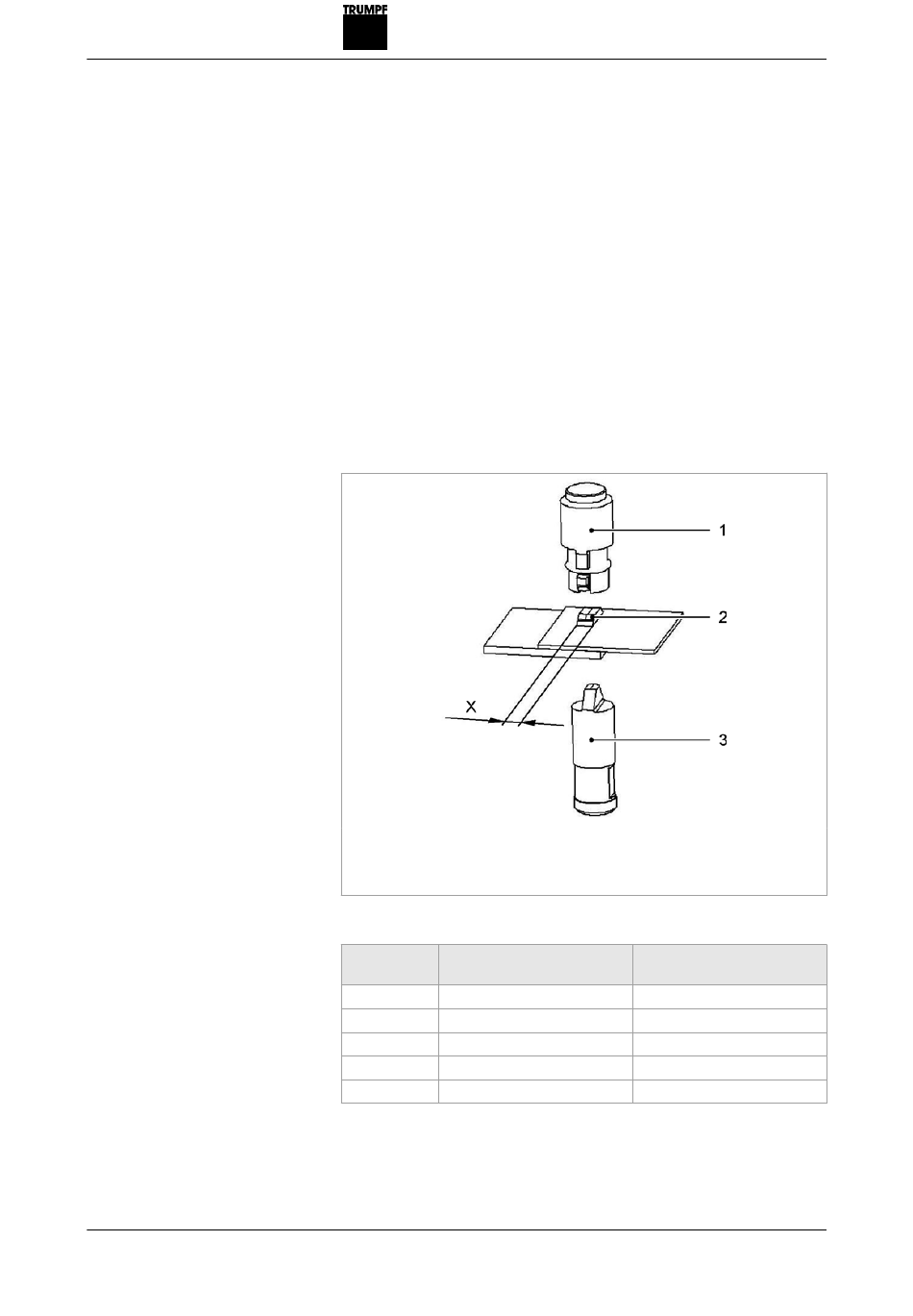

Fig. 50428
Controlemaat breedte van
verbindingspunt
4.0 - 4.5 mm
3.5 - 4.5 mm
3.4 - 4.5 mm
3.8 - 4.5 mm
3.6 - 4.5 mm
E460NL_07
Tab. 3
