Aanwezigheidsmelder en bewegingsmelder 360° compact
￭
Wanneer meerdere installatieautomaten gevaarlijke spanningen aan het appa-
raat of de last leveren, de installatieautomaten koppelen of met een waarschu-
wing zodanig beletteren, dat vrijschakelen is gewaarborgd.
Aansluiting
zwart, BK, L
bruin, BR, ↓
blauw, BU, N
grijs, GY, 1
PE
￭
Optioneel knop (14) aansluiten (zie afbeelding 9) of (zie afbeelding 10). Deze
is alleen nodig, indien ook handbediening is gewenst.
Aansluiting verlichte impulsdrukker alleen mogelijk, wanneer deze over een af-
zonderlijke N-klem beschikt.
Bij afzonderlijke apparaten kan als alternatief voor de impulsdrukker (14) ook
een 2-draads nevenaansluiting worden gebruikt.
￭
Sensorelement (2) met schroeven (10) en bevestigingsstuk (9) op de aansluit-
kast (1) schroeven (zie afbeelding 7).

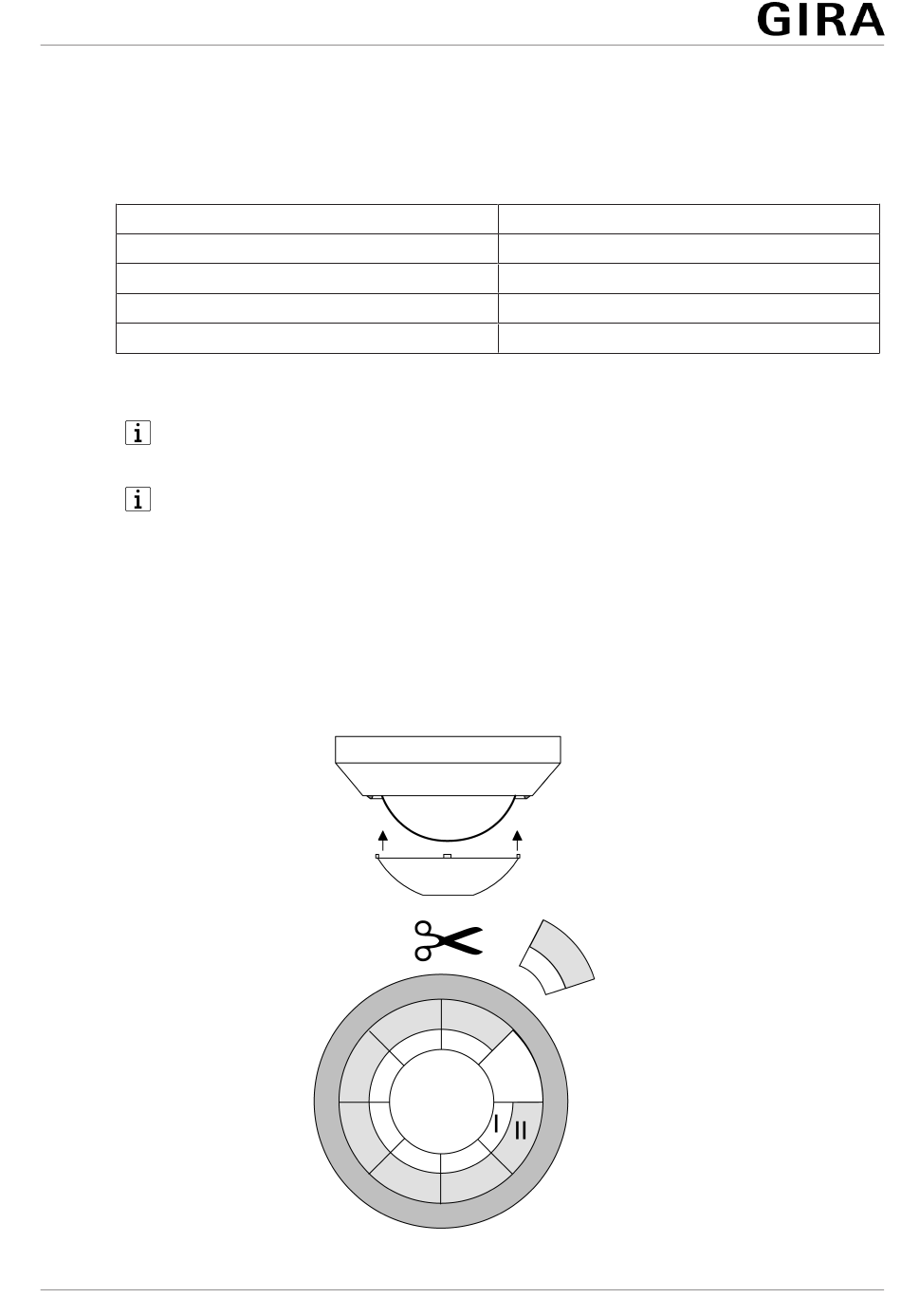

Registratiezone met opsteekplaat beperken
Met de opsteekplaat kan de registratiezone worden beperkt, om bijv. storingsbronnen
te onderdrukken.
82593232
Afbeelding 11: Opsteekplaat
25.09.2023
Fase
geschakelde Fase
Nulleider
Aansluiting impulsdrukker
Randaarde
16 / 25
