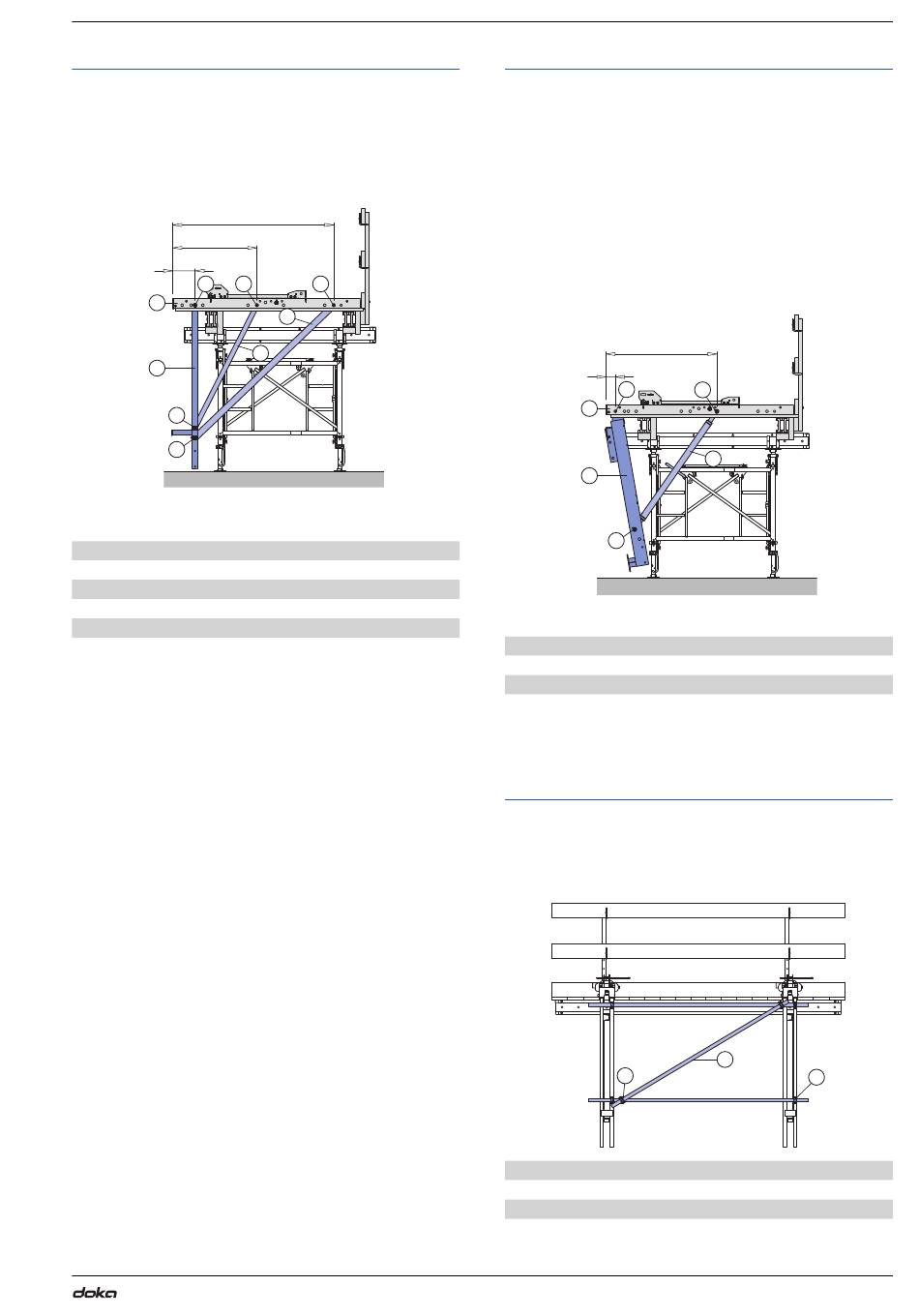

Gebruikersinformatie Klimbekisting MF240
Rechte wand (verticaal profiel MF80)
➤
Het verticale profiel MF80 met de veiligheidspennen
d32/145 in het horizontale profiel MF bevestigen en
met springclips 6x42 borgen.
➤
De drukregel MF met veiligheidspennen d32/145 in
het horizontale profiel MF en het verticale profiel MF
bevestigen en met springclips 6x42 borgen.
b
a
T
T
A
Q
T
T
9710-311-01
a ... 285 mm
b ... 1075 mm
c... 2055 mm
A Horizontaal profiel MF
Q verticaal profiel MF80,
R Drukregel MF lang
S Drukregel MF kort
T Veiligheidspen d32/145 + springclips 6x42
999710007 - 09/2017
c
T
R
S
Hellende wand (verticaal profiel MF160)
➤
Het verticale profiel MF160 met de
veiligheidspennen d32/145 in het horizontale profiel
MF bevestigen en met springclips 6x42 borgen.
➤
De gebruikslengte van de drukschoor MF240
volgens het uitvoerings- resp. montageschema
instellen.
Aan beide zijden van de drukschoor voor dezelfde
uittreklengte zorgen.
➤
De drukschoor MF240 met veiligheidspennen
d32/145 in het horizontale profiel MF en het verticale
profiel MF bevestigen en met springclips 6x42
borgen.
b
a
T
A
U
T
9710-302-01
a ... 120 mm
b ... 1415 mm
A Horizontaal profiel MF
U Verticaal profiel MF160
V drukschoor MF240
T Veiligheidspen d32/145 + springclips 6x42
Steigerbuizen in kruisverband
monteren
➤
Steigerbuizen in kruisverband aan het verticale
profiel MF monteren.
Afstand van de draaibare koppeling tot de halve
boutkoppeling: max. 160 mm.
Y
W Steigerbuis 48,3mm
X Halve boutkoppeling 48mm 50
Y Draaibare koppeling 48mm
Aanhaalmoment van de koppelingen voor de
kruisverbanden: 50 Nm
Montage
T
V
W
X
9710-343-01
51
