Koplamp vervangen
1.
Koppel de accu af; zie
(bladz.
35).
2.
Open de motorkap; zie
(bladz.
28).
3.
Koppel de elektrische aansluiting voor de
kabelboom los van de aansluiting van de lamp
(Figuur
39).

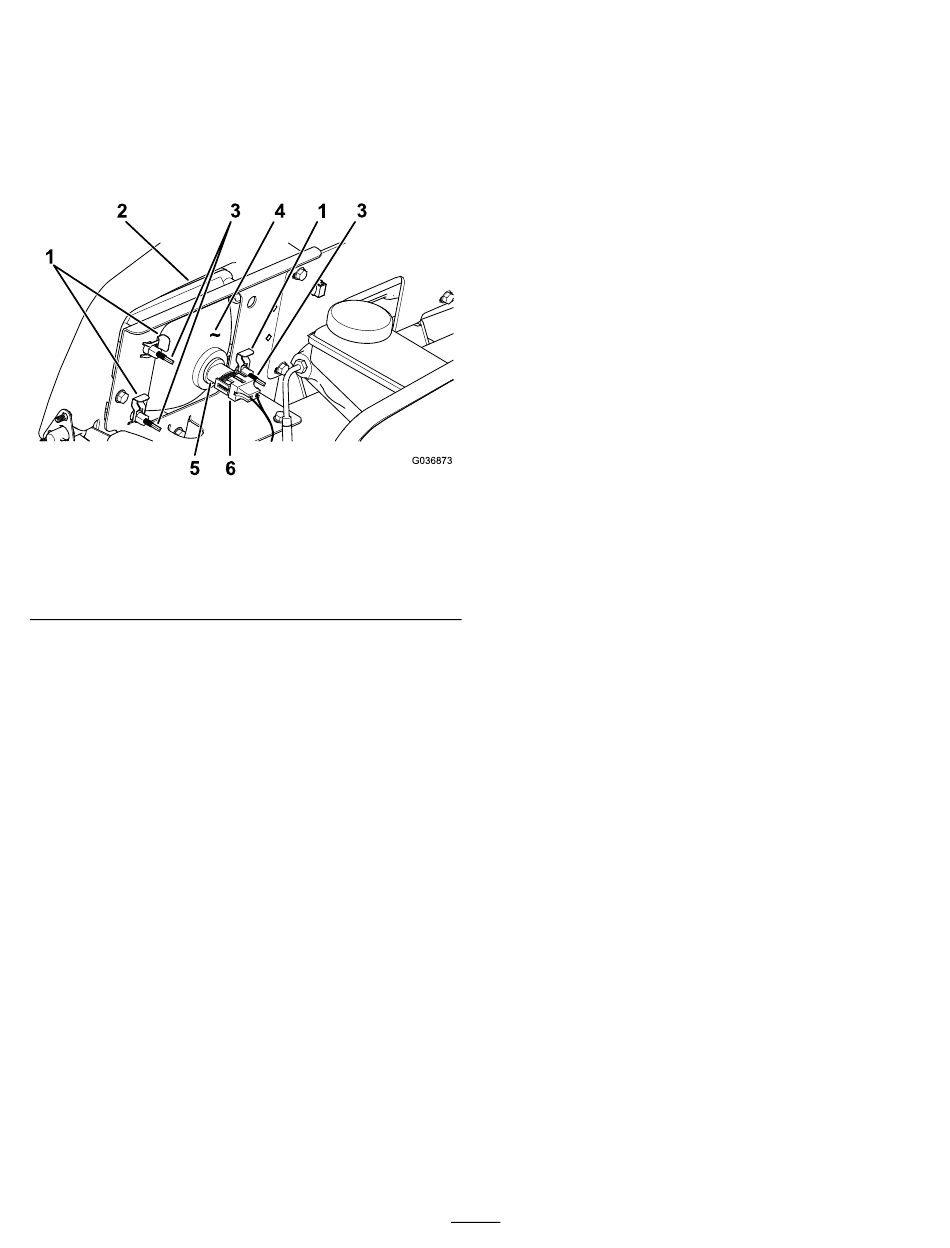

Figuur 39
1. Snelklem
2. Opening in de bumper
3. Stelschroef
4.
Verwijder de snelklemmen waarmee de koplamp
aan de koplampbeugel is bevestigd
Opmerking:
Bewaar alle onderdelen voor de
montage van de nieuwe koplamp.
5.
Verwijder de koplamp door deze naar voren
door de opening in de voorbumper te trekken
(Figuur
39).
6.
Monteer de nieuwe koplamp via de opening in
de bumper
(Figuur
Opmerking:
Zorg ervoor dat de afstelpennen
op één lijn zijn met de openingen in de
montagebeugel achter de bumper.
7.
Zet de koplamp vast met de snelklemmen die u
hebt verwijderd in stap 4.
8.
Koppel de elektrische aansluiting voor de
kabelboom aan op de aansluiting van de lamp
(Figuur
39).
9.
Verstel de koplampen om de lichtbundel in
de gewenste stand te zetten; zie
afstellen (bladz.
Koplampen afstellen
Ga als volgt te werk om de stand van de koplampen af
te stellen als een koplamp is vervangen of verwijderd.
De accu afkoppelen
De motorkap optillen
4. Koplamp
5. Lamp
6. Elektrische
kabelboomaansluiting
(Figuur
39).
Koplampen
38).
1.
Draai het contactsleuteltje op A
de koplampen.
2.
Draai achteraan de koplamp de stelschroeven
(Figuur
39) om de koplamp te draaien en de
straal te richten.
g036873
39).
38
en ontsteek
AN
